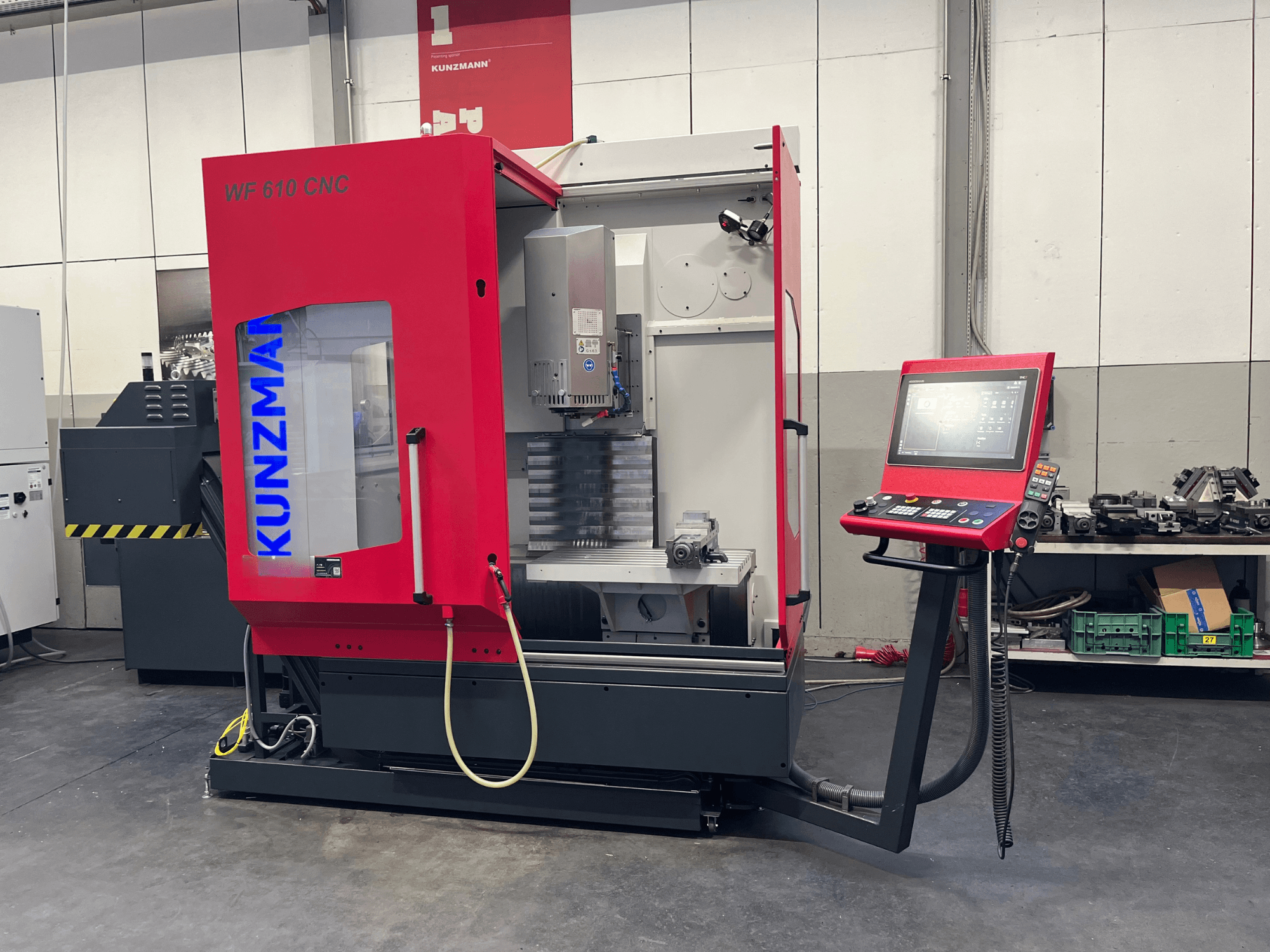

KUNZMANN - WF 610 CNCDE-MIL-KUN-2024-00001

- Näidismasin

- Spindli töötunnid: 332 h

- Programmi töötundid: 310 h

- Söötmiskäik (kiirliikumine): X/Y/Z kuni maks. 30/30/15 m/min

- Peaajam (paigaldatud lisavarustus): SK 40 mootoriga spindel, 1–12 000 p/min (valmistatud Šveitsis)

- Spindli võimsus: 8,5 kW (S1-100% ED) / 11,5 kW (S6-40% ED)

- Spindli pöördemoment: 43 Nm (S1-100% ED kiirusel 1 880 p/min) / 58 Nm (S6-40% ED kiirusel 1 880 p/min)

- Tööriista kinnitus: SK 40 DIN ISO 7388-1 vorm AD (varem DIN 69871 AD) koos tõmbetapiga DIN ISO 7388-3 vorm AD (varem DIN 69872)

- Tööriista kinnitus: mehaaniline, kinnitusjõud 10 000 N, hüdrauliline vabastus

- Vertikaalne freesipea: otsesõiduga, käsitsi kallutatav -5/+90°, pikendatav spindel pöördtappidega (liikumisulatus 70 mm, kinnitatav)

- Jäiga nurgalauda pind: 800 x 425 mm

- Laua T-soonid: 6 x 14 H7 (samm 63 mm)

- Laua maksimaalne koormus: 300 kg

- Tööriistavahetaja: 20-kohaline ketasmagasin, SK 40

- Tööriista maksimaalne läbimõõt: 75 mm (magasin täis) / 150 mm (kui kõrval asuvad pesad on tühjad)

- Tööriista maksimaalne pikkus: 250 mm

- Tööriista maksimaalne kaal: 8 kg

- Tööriista vahetamise aeg: u. 3 s (laastust laastuni u. 15 s)

- Positsioneerimistäpsus (ISO 230-2): 0,008 mm (otsesed lineaarsed mõõtesüsteemid)

- Korratavus (ISO 230-2): 0,006 mm (otsesed lineaarsed mõõtesüsteemid)

- Mõõtesüsteem: HEIDENHAIN absoluutne otsene lineaarne mõõtesüsteem (lahutusvõime 0,001 mm)

- Jahutusvedeliku juhtimine läbi spindli (IKZ): 50 baari kõrgsurvepump (26 l/min), 4-astmeline rõhu reguleerimine (15/25/40/50 baari), 25 µm kahekordne lülitusfilter

- Sisemine õhujahutus: õhujahutus läbi spindli, programmeeritav M-funktsiooniga

- Väline õhujahutus: painduv liigendvoolik, programmeeritav M-funktsiooniga

- Paberlindifiltri seade: trummel-mulden-filter 600 l välise mahutiga, tüüp VDF150/50/50 (150 g/m²) filtervilt (mõõtmed: 1800 x 860 x 1620 mm)

- Laastukonveier: 115 l jahutusvedeliku mahutisse integreeritud hingedega lintkonveier, kaldenurk 60°, külgväljalaskeava vasakul (kõrgus 870 / 1060 / 1200 mm)

- Töödetaili andur: HEIDENHAIN TS 460 3D-andur (infrapuna) koos SE 661 saatja-vastuvõtjaga

- Lisatelgede ettevalmistus: 4. telje ettevalmistus (teljekontroller elektrijaotuskapis, eelpaigaldatud liides)

- Automaatika liides: ettevalmistuskomplekt EDUCATION4.0 kobot-rakukompleksi jaoks (Harting-pistikuga I/O-liides, pneumaatiline ühendus, lisaks 2 pneumaatilist lauaühendust, maksimaalselt 6 bar)

- Kapi uks: rihmaajamiga juhitav automaatne lükanduks (käsitsi nupuvajutusega ja programmeeritav)

- Tarkvaravõimalus: OCM (Optimized Contour Milling) täiustatud trohoidseks freesimiseks

- Käsiratas: HEIDENHAIN HR 510 FS elektrooniline käsiratas telgede valiku ja hädaseiskamisnupuga

- Toitepinge: 400 V, 50 Hz

- Võimsustarbimine: u. 21 kVA

- Juhtpinge: 24 V - Suruõhu toide: 6,5–10 bar (masinal on vaja vähemalt 6,5 bar)

- Masina kaal: umbes 2 900 kg (tööriistavahetajaga)
