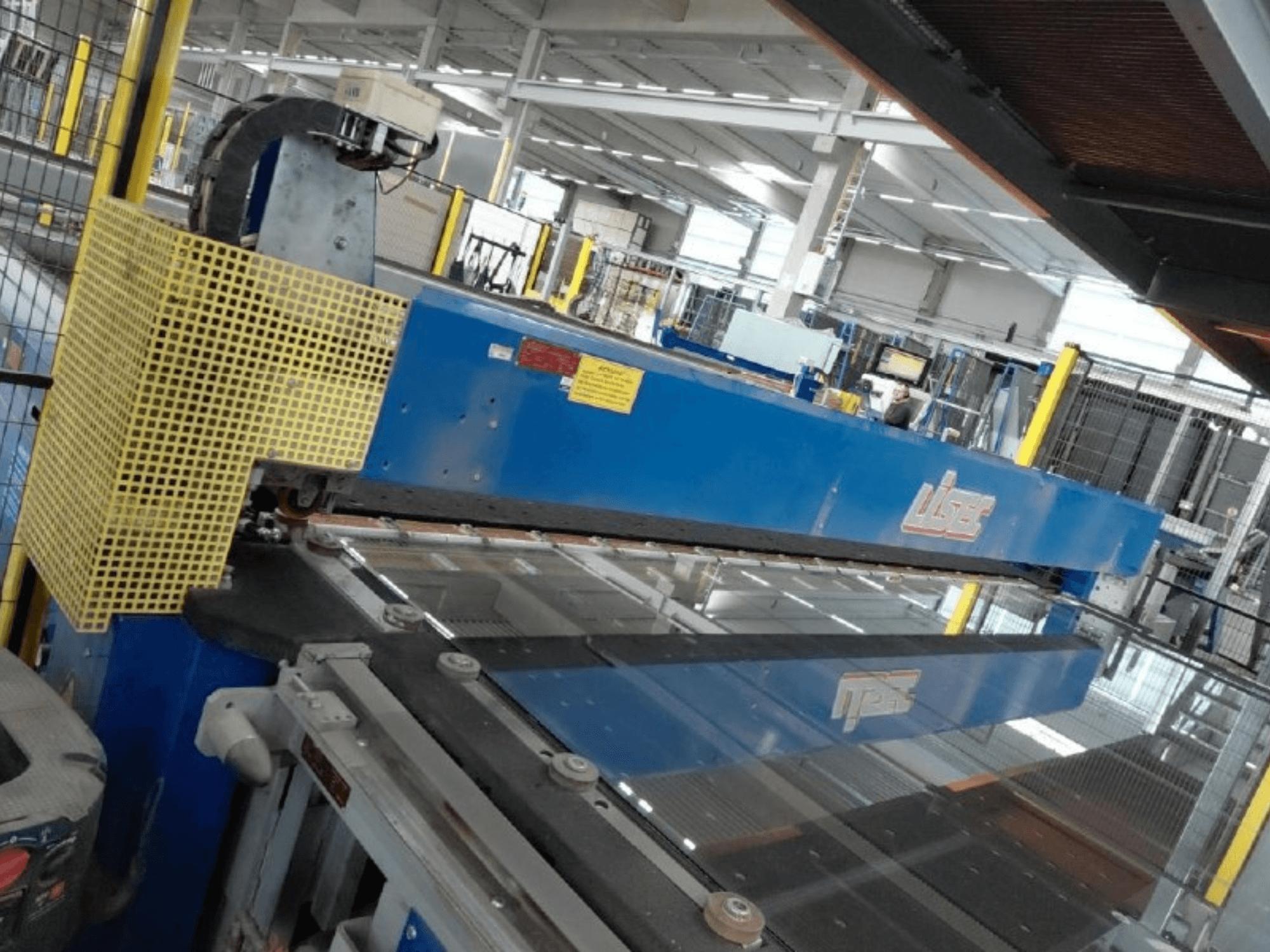

LISEC - Combined VSG & Float Glass Cutting LineDE-OTH-LIS-2009-00001

- Seadme konfiguratsioon: kombineeritud automaatne ujuklaasi ja lamineeritud turvaklaasi (VSG) lõikeliin koos tükeldamis-, transpordi- ja trimmimismoodulitega

- Süsteemi tootja: LISEC Austria GmbH / LISEC Maschinenbau GmbH

- Tootmisaastad (liini integreerimine): 2009 ja 2016 (segainstallatsioon)

- Töötamisstaatus: praegu paigaldatud ja aktiivselt tootmises (võimalik võtmed kätte-kontroll)

- Liini standardpinge: 400 V / 50 Hz (3/N/PE~ 400 V, juhtimine: 24 V AC/DC)

- Töösurve: 6,00 – 8,00 bar

- Paigaldatud seadmete kogukaal: > 28 400 kg

MOODULITE JAOTUS JA INDIVIDUAALSED SPETSIFIKATSIOONID:

1. VSG (lamineeritud turvaklaas) töötlemissektsioon:

- Pos 01: LISEC PTV-60/30RE (valmistamis aasta: 2009)

* Tüüp: lamineeritud klaasi lõikamismasin (Verbundglasschneidanlage)

* Kaal: 5 640 kg | Elektritoide: 400 V / 50 Hz

- Pos 02: LISEC VZ Linie 2 (valmistamis aasta: puudub)

* Tüüp: kokkupanekuüksus / liini ühendusosa

- Pos 03: LISEC LKT-45/45TS (valmistamis aasta: 2009)

* Tüüp: töötlemis-/toetusõhkpadjalaua

* Kaal: 3 200 kg | Ühendatud koormus: 61,28 kVA | Õhk: 8,00 bar

- Pos 04: LISEC VB-33 (valmistamis aasta: 2009)

* Tüüp: lamineeritud klaasi liini alakoost

* Kaal: 2 200 kg | Ühendatud koormus: 17,00 kVA | Õhurõhk: 6,00 bar

- Pos 05: LISEC FASV-33 (valmistamis aasta: 2016)

* Tüüp: automatiseeritud PVB-kile eemaldaja/lõikur

* Kaal: ei ole märgitud | Ühendatud koormus: 0,83 kVA | Õhurõhk: 6,00 bar

- Pos 06: LISEC VB-33 (valmistamis aasta: 2016)

* Tüüp: Lamineeritud klaasi lõikemasin

* Kaal: 2 200 kg | Ühendatud koormus: 18,83 kVA | Õhk: 6,00 bar | Maksimaalne koormus: 43 kg/m²

- Pos 07: LISEC AL-32/33N (valmistamis aasta: 2016)

* Tüüp: Klaasi paigutus- ja positsioneerimisseade

* Kaal: 1 830 kg | Ühendatud koormus: 25,88 kVA | Õhk: 6,00 bar

- Pos 08: LISEC BTA-20/26 (valmistamis aasta: 2016)

* Tüüp: horisontaalne lintkonveier

* Kaal: 1 020 kg | Ühendatud koormus: 6,08 kVA | Õhk: 6,00 bar | Maksimaalne koormus: 50 kg/m²

2. Lehtklaasi töötlemise ja edasitoimetamise sektsioon:

- Pos 09: LISEC BTA-20/26 (valmistamis aasta: 2016)

* Tüüp: horisontaalne lintkonveier

* Kaal: 1 020 kg | Ühendatud koormus: 6,08 kVA | Õhurõhk: 6,00 bar

- Pos 10: LISEC BTA-40/26 (valmistamis aasta: puudub)

* Tüüp: horisontaalne transport-/toetuslaud

* Kaal: ei ole märgitud | Elektrilised andmed: ei ole märgitud

- Pos 11: LISEC BTA-20/26 (valmistamis aasta: 2016)

* Tüüp: horisontaalne lintkonveier

* Kaal: 1 020 kg | Ühendatud koormus: 9,05 kVA | Õhk: 6,00 bar

- Pos 12: LISEC BTS-37/33 (valmistamis aasta: 2016)

* Tüüp: Käsitsi juhitav purustuslaud integreeritud purustuslatidega

* Kaal: 1 543 kg | Ühendatud koormus: 15,75 kVA | Õhk: 6,00 bar

- Pos 13: LISEC LKT-10/33 (valmistamis aasta: 2016)

* Tüüp: horisontaalne õhkpadjaline ülekandelaud

* Kaal: 250 kg | Ühendatud koormus: 4,50 kVA | Õhk: 6,00 bar | Maksimaalne koormus: 33 kg/m²

- Pos 14: LISEC BTA-40/26 (valmistamis aasta: 2009)

* Tüüp: horisontaalne lintkonveier

* Kaal: 1 154 kg | Ühendatud koormus: 2,30 kVA | Õhurõhk: 8,00 bar | Maksimaalne koormus: 50 kg/m²

- Pos 15: LISEC TBY-26/12 (valmistamis aasta: 2009)

* Tüüp: vahekonveierimoodul

* Kaal: 255 kg | Ühendatud koormus: 0,00 kVA | Õhurõhk: 6,00 bar

- Pos 16: LISEC RWF-33/25 (valmistamis aasta: 2009)

* Tüüp: Rull- ja lintkonveier

* Kaal: 975 kg | Ühendatud koormus: 4,59 kVA | Õhurõhk: 8,00 bar

- Pos 17: LISEC BTA-30/33 (valmistamis aasta: 2009)

* Tüüp: horisontaalne lintkonveier

* Kaal: 980 kg | Ühendatud koormus: 2,30 kVA | Õhk: 8,00 bar

- Pos 18: LISEC RBA-25 (valmistamis aasta: 2009)

* Tüüp: Ujukliini joondamise/käitlemise alakoost

* Kaal: 820 kg | Ühendatud koormus: 1,46 kVA | Sururõhk: 8,00 bar

- Pos 19: LISEC TBX-33/12 (valmistamis aasta: 2009)

* Tüüp: Lindi edasitoimetamise/tõstmise seade

* Kaal: 290 kg | Ühendatud koormus: 0,00 kVA | Õhk: 8,00 bar

- Pos 20: LISEC BTA-60/33 (valmistamis aasta: 2009)

* Tüüp: horisontaalne suure võimsusega konveierlaud

* Kaal: 1 560 kg | Ühendatud koormus: 18,22 kVA | Õhk: 0,00 bar

- Pos 21: LISEC ARS-33 (valmistamis aasta: 2009)

* Tüüp: mitmesuunaline kuulide edasitoimetamise ja paigutamise platvorm

* Kaal: 580 kg | Ühendatud koormus: ei ole märgitud | Õhk: 8,00 bar

- Pos 22: LISEC ESL-60/30RS (valmistamis aasta: 2009)

* Tüüp: automaatne CNC-juhtimisega lehtklaasi lõikamissild ja -laud

* Kaal: 6 380 kg | Ühendatud koormus: 14,90 kVA | Õhurõhk: 8,00 bar | Täiskoormus: 21,50 A
