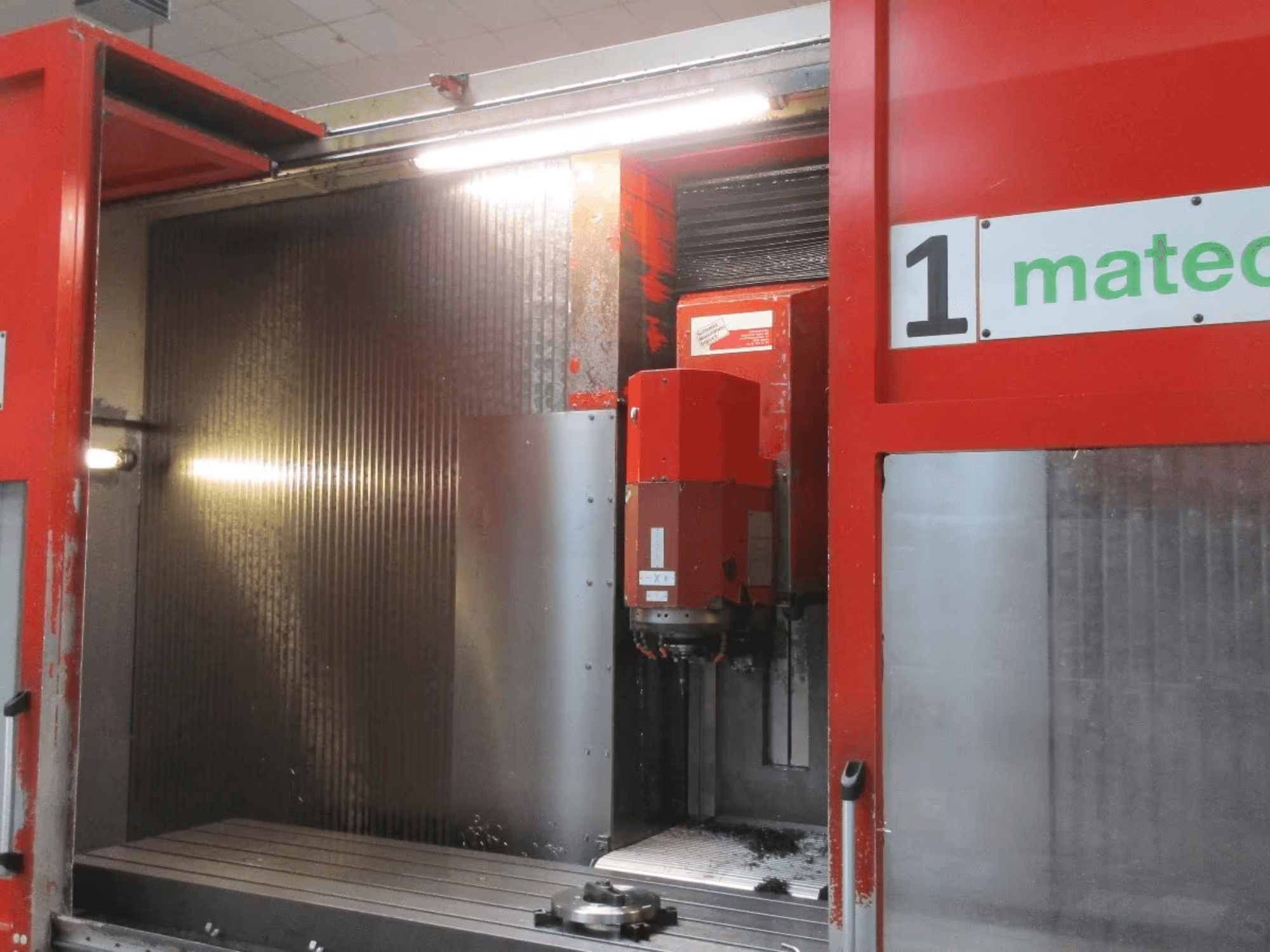

Matec 30 HV CNC vertikaalse töötluskeskuse esiosa, kus on näha lõiketööriistad, metallpind ja masina sisemuse üksikasjad.
Matec 30 HV CNC vertikaalse töötluskeskuse esiosa, kus on näha lõiketööriistad, metallpind ja masina sisemuse üksikasjad.

Matec - 30 HV CNCDE-MIL-MAT-1997-00002

22.000 €
gindumaci hinnakiri
(Ex works)
küsige ametlikku pakkumist
Külastage masinat
tehke vastupakkumine
Laadi PDF alla

Kas teil on lisaküsimusi? Võta meiega ühendust!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Võtke ühendust Whatsappis
Kuva algkeeles

See 4-teljeline Matec 30 HV CNC on valmistatud 1997. aastal. Selle X-telje liikumine on 4000 mm, Y-telje liikumine 600 mm ja Z-telje liikumine 800 mm. Masin on varustatud võimsa 10 kW võimsusega ajamiga ja 36 hoidikukohaga tööriistavahetaja. Kui otsite kvaliteetseid töötlemisvõimalusi, kaaluge meie müügil olevat Matec 30 HV CNC-püsttöötluskeskust. Lisateabe saamiseks võtke meiega ühendust.

Ülevaade

  • kaubamärk: Matec
  • aasta: 1997
  • MUDEL: 30 HV CNC
  • tootmistunnid: 36111
  • rakenduse tüüp: Freesimine
  • Asukoht: Saksamaa
  • seadme tüüp: Vertikaalne töötlemiskeskus
  • juhtseadme tootemark: HEIDENHAIN

Tehniline teave - Matec 30 HV CNC

Kontrollseade

  • Juhtimismärk: HEIDENHAIN
  • Juhtimismudel: LE 430 CA

Mõõtmed

  • Masina kaal: 16000 kg

Liikumine

  • Telgede arv: 4
  • X-telje liikumine: 4000 mm
  • Y-telje liikumine: 600 mm
  • Z-telje liikumine: 800 mm

Tehnilised andmed

  • Pöörleva jõud: 15 kW
  • Pöörlev kiirus: 15000 RPM

Lisainformatsioon

  • Telgede liikumine ja kiirused

    • X-telg; kiire liikumine: 30 m/min; söötmise kiirus: kuni 30 000 mm/min

    • Y-telg; kiirtraveerimine: 30 m/min; söötmise kiirus: kuni 30 000 mm/min

    • Z-telg; kiirtraveerimine: 30 m/min; söötmise kiirus: kuni 30 000 mm/min

  • Spindel

    • Ajami võimsus (100% töötsükkel): 10 kW alates 2000 p/min; pöördemoment 48 Nm kuni 2000 p/min; umbes 6 Nm 15 000 p/min juures (M = P*9550/n)

    • Ajami võimsus (25% töötsükkel): (M = P*9550/n): 15 kW alates 2000 p/min; pöördemoment 72 Nm kuni 2000 p/min; umbes 10 Nm 15 000 p/min (M = P*9550/n).

  • Jahutusvedelik: 20 baari sisemine jahutusvedelik

  • Pea: pöörlev pea 1° indekseerimisastmega

  • Tööriistad

    • Tööriistavahetaja: 36 positsiooni

    • Tööriista maksimaalne läbimõõt: 130 mm

  • Tööpiirkond ja kinnitus

    • Max. tooriku pikkus kahepoolse otsatöötluse korral: X = 3500 mm - 2 × max. tööriista pikkus

    • Kinnituspind: X = 4500 mm (kinnitusplaadi pikkus)

    • Y = 650 mm; 7 T-pesa, vahekaugus 125 mm.

  • Elektriline ühendus: Ühendatud koormus kokku 42 kVA

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
