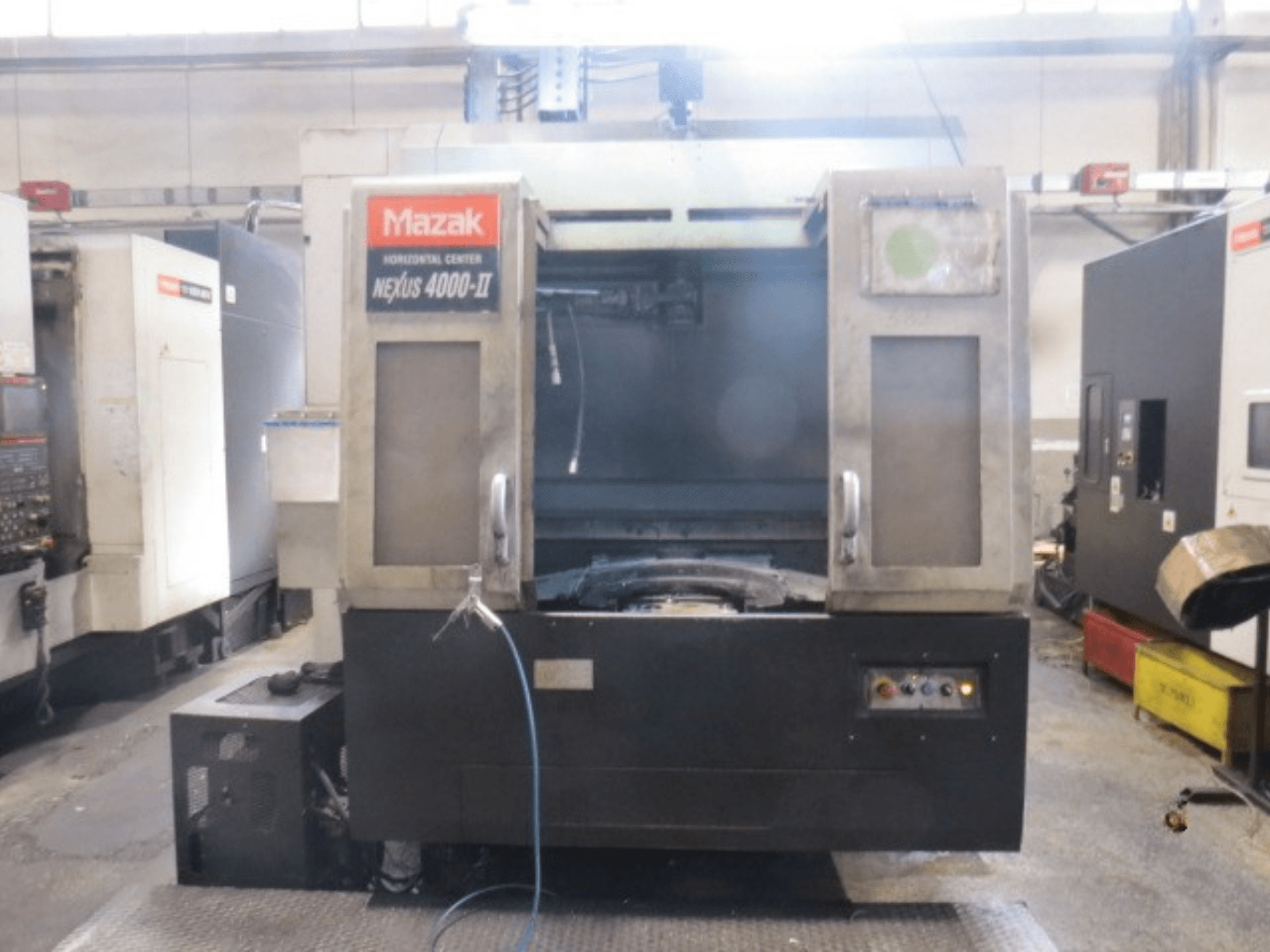

Mazak - NEXUS 4000 II TR-MIL-MAZ-2011-00001

• Liikumised

  • Kiirliikumine (X/Y/Z): 60 000 mm/min

  • Maksimaalne lõikeliikumise kiirus: 60 000 mm/min

• Töödeldava detaili mõõtmed

  • Tööeseme maksimaalne läbimõõt: Ø630 mm

  • Tööeseme maksimaalne kõrgus: 900 mm

  • Tööeseme maksimaalne kaal: 400 kg

• Alus / Laua

  • Paleti mõõtmed: 400 × 400 mm

  • Standardne alusvahetaja: 2 alust

  • Paleti vahetamise aeg: 6 sek

  • Standardne B-telje indeksimine: 1° × 360 positsiooni

  • B-telje indekseerimisaeg: 1,3 sek / 90°

  • Valikuline NC-positsioneerimislaud: 0,001°

  • Valikuline NC-pöördlaud: 0,0001°

  • Paleti positsioneerimise korratavus: ≤4 µm

• Spindel (kaks konfiguratsiooni)

  • 12 000 p/min suure pöördemomendiga spindel

    • 30 kW / 30 min; 22 kW pidev

    • Maksimaalne pöördemoment: 300 Nm

  • 18 000 p/min kiirpöörlev spindel

    • 35 kW / 30 min; 26 kW pidev

    • Maksimaalne pöördemoment: 168 Nm

  • Spindli pöörlemiskiiruse vahemik: 35–12 000 p/min või 35–18 000 p/min (sõltuvalt versioonist)

• ATC / tööriistamagasin

  • Standardne magasiin: 40 tööriista

  • Valikuliselt: 60 / 80 / 120 / 160 tööriista

  • Tööriistahoidik: ISO BT40

  • Tööriista maksimaalne läbimõõt: Ø95 mm

  • Tööriista maksimaalne läbimõõt ilma kõrvalasuvate tööriistadeta: Ø150 mm

  • Tööriista maksimaalne pikkus: 420 mm

  • Töötsükli aeg: 2,7 s tööriistadega <6 kg; 3,2 s tööriistadega 6–12 kg

• Jahutusvedelik

  • Jahutusvedeliku mahuti: 500 L

  • Standardne üleujutusjahutus

  • Spindli jahutusseade kuulub standardvarustusse

• Laastude eemaldamine

  • Standardvarustus: spiraaltranspordöörid laua mõlemal küljel

• Täpsus

  • X/Y/Z kahepoolne positsioneerimistäpsus: 0,012 mm

  • X/Y/Z kahepoolne korratavus: 0,008 mm

• Elektriline / õhk

  • Pinge (sõltuvalt sihtkohast): 200 / 220 / 380 / 400 / 415 / 440 / 460 / 480 V

  • Sagedus: 50/60 Hz

  • Õhurõhk: 0,5–0,9 MPa

  • Standardne õhutarbimine: 200 L/min

Lisavarustus

• Spindli kaudu suunatava jahutusvedeliku (CTS) valikud: 0,8 MPa, 1,5 MPa, kõrgsurve 6,9 MPa

• Laastude käitlemise valikud: külgväljalaske laastutransportöör, tagaväljalaske laastutransportöör

• Filtreerimine: erinevad jahutusvedeliku/laastude filtreerimissüsteemid
