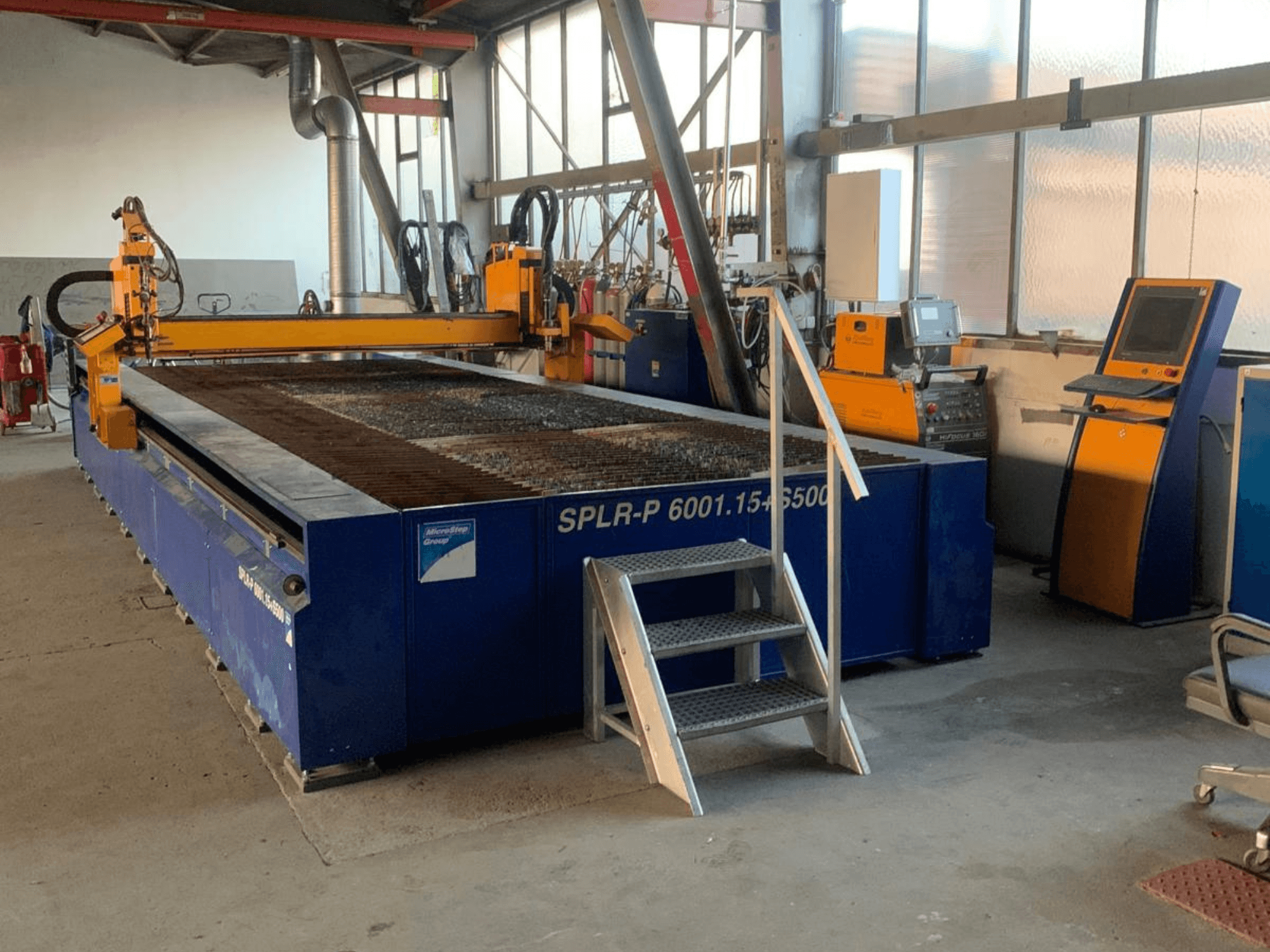

MicroStep - SPLR-PDE-CUT-MIC-2007-00001

- Pinge (Sp.): 400 V, 50/60 Hz

- Nimitõhusus: 3 kW

- Plasmaallika tootja: Kjellberg Finsterwalde

- Plasma toiteallika mudel: HiFocus 160i PLUS

- Plasmaallika seerianumber / tootenumber: Art.-Nr. 11.033.702 / 07057

- Plasma toiteallika tehnilised andmed:

- Tühjaringi pinge (U0): 330 V

- Võrgupinge (U1): 400 V (3~ 50 Hz)

- Maksimaalne vool (I1max): 47 A

- Efektiivne vool (I1eff): 47 A

- Võimsus / rõhk: P1/min = 0,7 kW, Pmax = 0,5 MPa

- Lõikamisvoolu vahemik: 10 A / 84 V – 160 A / 144 V

- Töökord: 100% voolul 160 A / 144 V; 100% voolul 25 A / 90 V

- Toiteallika mass: 196 kg

- Kaitse- ja isolatsiooniklass: IP 22, isolatsiooniklass F

- Jahutustüüp: AF

- Gaasikonsolid / juhtseadmed: Kjellberg PGC ja PGV 1

- Põletisüsteemid / lõikepäid:

- 1x plasmalõikepea

- 1x hapnik-kütuse / leegilõikepea

- Juhtpult: integreeritud CNC-operaatoriterminal klaviatuuri ja ekraaniga

- Filtratsioon / tolmuärastussüsteem: Donaldson Torit DCE
