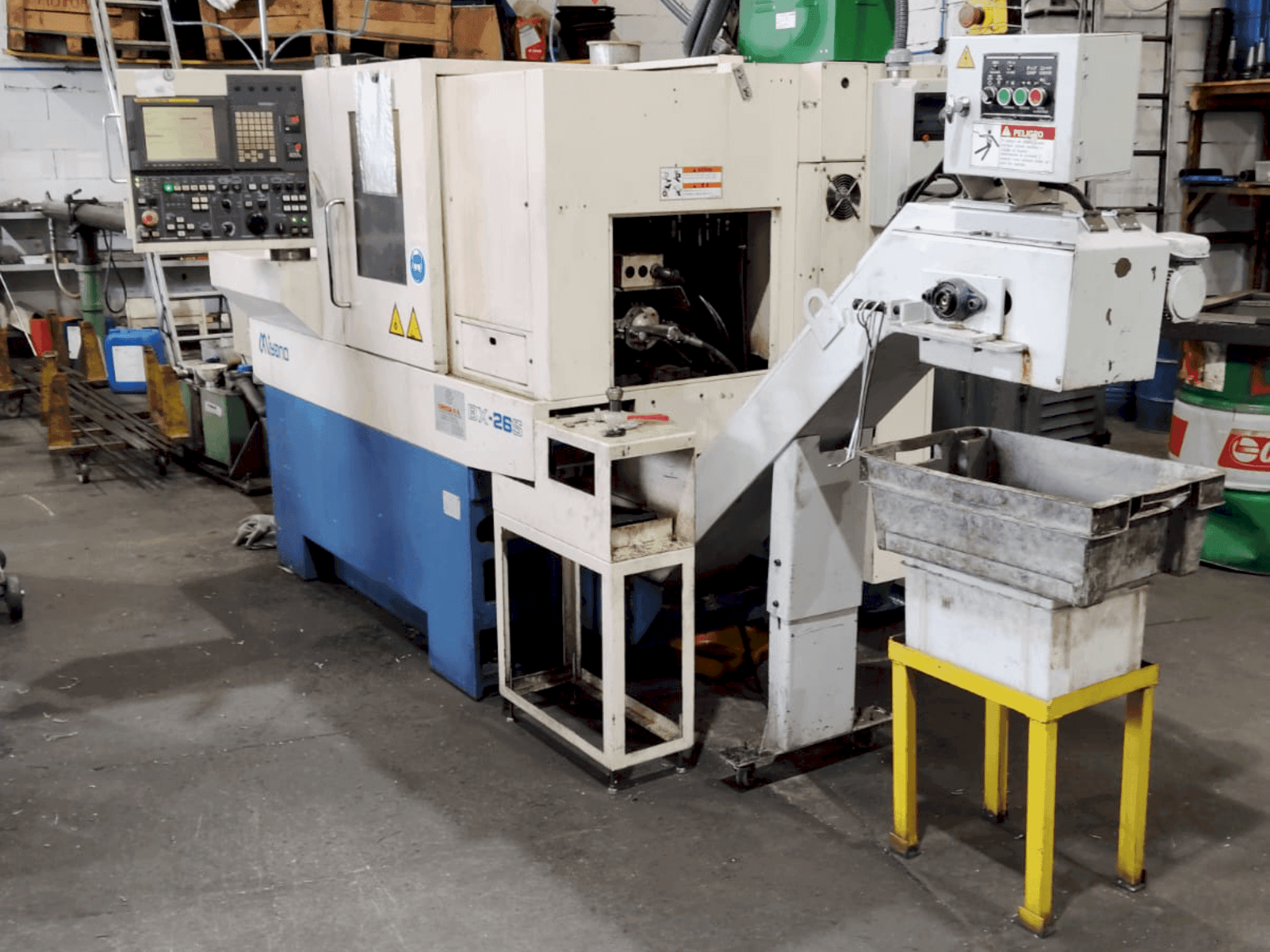

Miyano - BX-26SES-TUR-MIY-2010-00001

Masina eelised

Masina tehnilised eelised

• Maksimaalne tooriku läbimõõt: Ø26 mm (Ø20 mm bx-20s puhul)
• Maksimaalne tööpikkus: 330 mm
• Voodi tüüp: lame

Lisainformatsioon

Revolver Revolveri tüüp: Lineaarne Tööriistade koguarv: 18 Pöörlevad tööriistad (liugur 1 / liugur 2): 6 / 4 Lamedad tööriistad (liugur 1 / liugur 2): 4 / 4 Tööriista suurus: Liug nr 1: Ø16 mm Liug nr 2: Ø16 mm Keermepuurimise võimsus (L-SP / SP): M8 Puurimisvõimsus (L-SP): Ø12 mm Sissepritseseade Padruni hülsi tüüp: AR-16 Padruni hülss: AR-16 Kinnitusjõud Tõukejõud (Z1 / Z2 L-SP ja R-SP): 3325 N Teised teljed: 1847 N Liikumine Liug nr 1 käik: X1: 135 mm Y1: 260 mm Z1: 70 mm Liug nr 2 käik: X2: 215 mm Y2: 75 mm Z2: 180 mm Jahutusvedeliku paagi maht: Hüdraulika: 10 L Jahutusvedelik: 140 L Elektrilised andmed: Toiteallika võimsus: 20 KVA Pinge: AC200/220V Sagedus: 50/60 Hz Nõutav õhurõhk: 0,5 MPa Kaitsme mahtuvus: 40 A Juhtseade Numbriline juhtimine (NC): FANUC 18i-TB Juhitavad teljed: 6 telge (X1, Z1, Y1, C1, X2, Z2, Y2, C2) Samaaegne interpoleerimine: 4 telge Käsklused: G00, G01, G02/G03, G32, G04, G98/G99 Erifunktsioonid: Tööriista kompenseerimine, korduvad tsüklid, makroprogrammeerimine, lõtku kompenseerimine Ekraan: 9,5-tolline CRT Juhtpaneel: Lame klaviatuur Sisend/väljund: RS-232-C Elektrimootorid: Spindlid (L-SP / R-SP): 3,7 / 2,2 kW Liugurid (X1, Y1, Z1, Y2, X2, Z2): 0,5–0,75 kW Pöörlev tööriist: 0,5 kW Hüdrauliline mootor: 0,75 kW jahutusvedeliku pump: 0,2 kW kõrgsurve-jahutusvedeliku pump: 0,821 / 1,349 kW
