TRAUB - TNL 32 PDE-TUR-TRA-2012-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

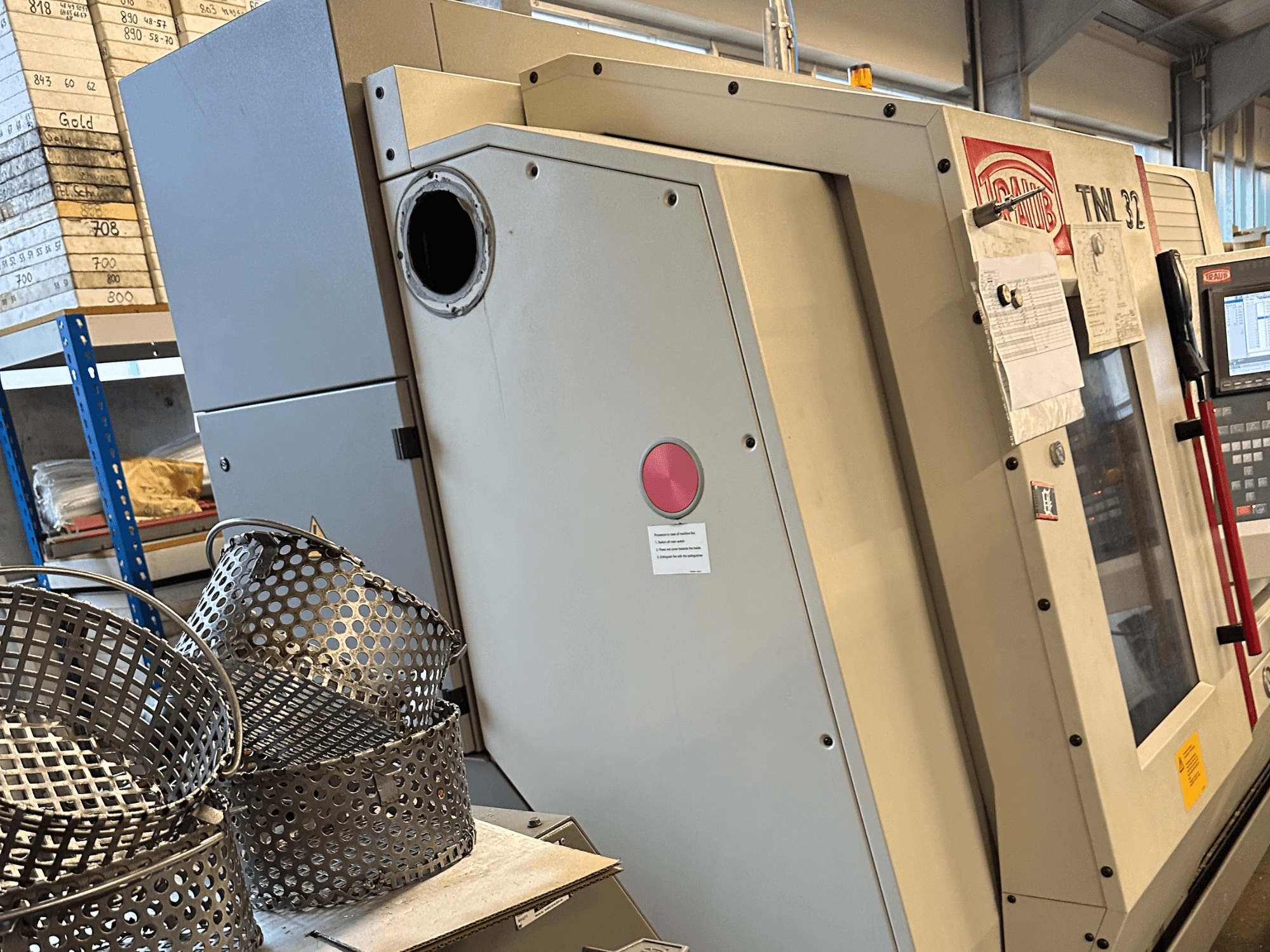

See 7-teljeline TRAUB TNL 32 P on toodetud 2012. aastal. Selle maksimaalne riba läbimõõt on 32 mm ja maksimaalne Z-telje liikumine 305 mm. Masin sisaldab kahte rekonstrueerimisvõimalusega revolvrit, mis pakuvad vastavalt 10 ja 9 tööriistakohta. Kui otsite kvaliteetseid treimisvõimalusi, kaaluge TRAUB TNL 32 P Šveitsi tüüpi treipingi, mis meil on müügil. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: TRAUB
- aasta: 2012
- MUDEL: TNL 32 P
- tootmistunnid: 19295
- rakenduse tüüp: Treimine
- Asukoht: Saksamaa
- seadme tüüp: Šveitsi tüüpi treipink
- juhtseadme tootemark: TRAUB
Tehniline teave - TRAUB TNL 32 P
Kontrollseade
- Juhtimismärk: TRAUB
- Juhtimismudel: TX 8i-p
Mõõtmed
- Masina kõrgus: 2600 mm
- Masina pikkus: 4500 mm
- Masina kaal: 6000 kg
- Masina laius: 2500 mm
Liikumine
- Telgede arv: 7
- X-telje liikumine: 140 mm
Tehnilised andmed
- Vastupidav spindel: Jah
- Ajendatud tööriistad: Jah
- Maksimaalne vara läbimõõt: 32 mm
- Pöörleva jõud: 10.7 kW
- Pöörlev kiirus: 8000 RPM
- Pöördvarda jahutus: Jah
Lisainformatsioon
Torni arv: 2
Maksimaalne Z-telje liikumine: 305 mm
Peaspindli pöördemoment: 21 / 32 Nm
Põhispindli C-telje resolutsioon: 0.001°
Revool 1 Tööriistakohad: 10
Revool 1 töövahendite statsionaarid: 10
Torni 1 töövahendite kiirus: 12,000 p/min
Revool 1 töövahendite võimsus: 1,5 / 2,5 kW
Revool 1 tööriistahoidja läbimõõt: 45 mm
Torni 1 treipingi tööriistavars: 16 x 16 mm
Revolver 1 X-telje liikumine: 140 mm
Revool 1 Z-telje liikumine: 305 mm
Revool 1 H-telje resolutsioon: 0.001°
Turret 1 kiibistamisaeg: 0,3 sek.
Revool 2 tööriistajaamad: 9
Turret 2 Live Tool Stations: 9
Torni 2 töövahendi kiirus: 12 000 pööret minutis
Turret 2 töövahendite võimsus: 1,5 / 2,5 kW
Turret 2 tööriistahoidja läbimõõt: 45 mm
Turret 2 treipingi tööriista varre: 16 x 16 mm
Turret 2 X-telje liikumine: 140 mm
Turret 2 Y-telje liikumine: -25 / +40 mm
Revolver 2 Z-telje liikumine: 320 mm
Revolver 2 kiibistamisaeg: 0,3 sek.
Vastasspindli kiirus: 8,000 p/min
Vastaspindli võimsus: 1,5 / 2,5 kW
Vastaspindli pöördemoment: 4,5 / 7,7 Nm
Counter Spindle C-telje resolutsioon: 0.001°
Maksimaalne kinnituspikkus: 250 mm
Maksimaalne riba läbimõõt (vastasspindel): 32 mm
Tagatöötlemise tööriistakohad: 8
Tagatöötlemise töövahendite statsionaarid: 3
Tagatöötlemise kiirus: 12 000 pööret minutis
Tagasi töötava tööriista võimsus: 1,5 / 2,5 kW
Tagatöötlemise tööriistahoidja läbimõõt: 36 mm
Kiirliikumine (X / Y / Z): 20 / 20 / 20 m/min
Maksimaalne söötmise kiirus: 20 000 mm/min
Koguvõimsuse vajadus: 46 kW
Ruumivajadus koos vardasööturiga: 8 000 x 2 500 x 2 600 mm
Laastukonveier: Lisavarustus:
Jahutussüsteem: Jah
Tööriistapuurid: 2
Tagatöötlusüksus: Jah
Stangesöötja liides: Jah
Tangosöötur: LNS Hydrobar Express 332 S2 / 3 m
Elektrooniline käsiratas: Jah
Hüdrauliline seade: Jah
Töötundide arv: umbes 19,295 h
Masina defektid: Pikaajalise kasutamatuse tõttu ei ole vastaspindel praegu kasutuskõlblik. Kas andur või mootor on defektne.
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
