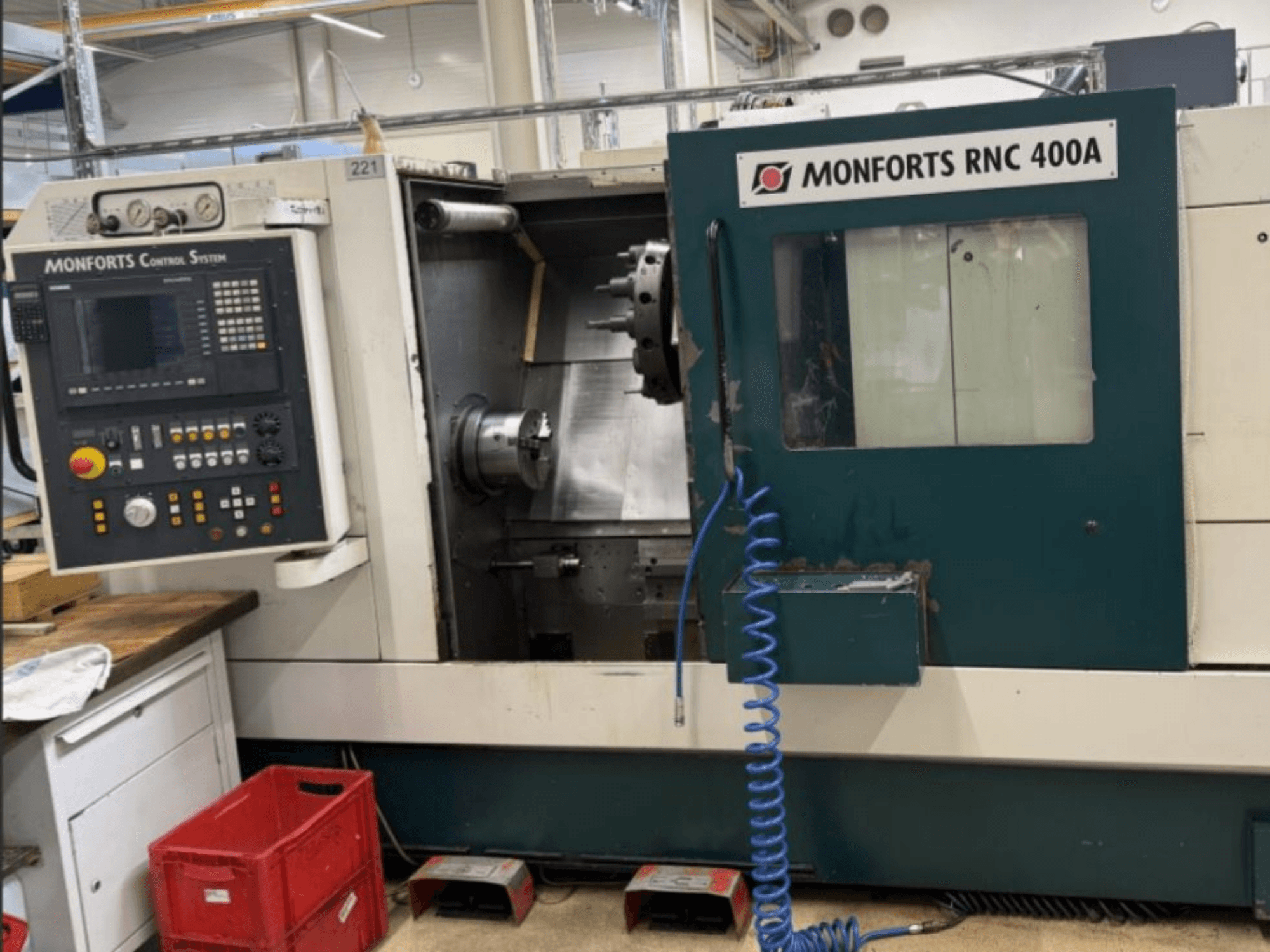

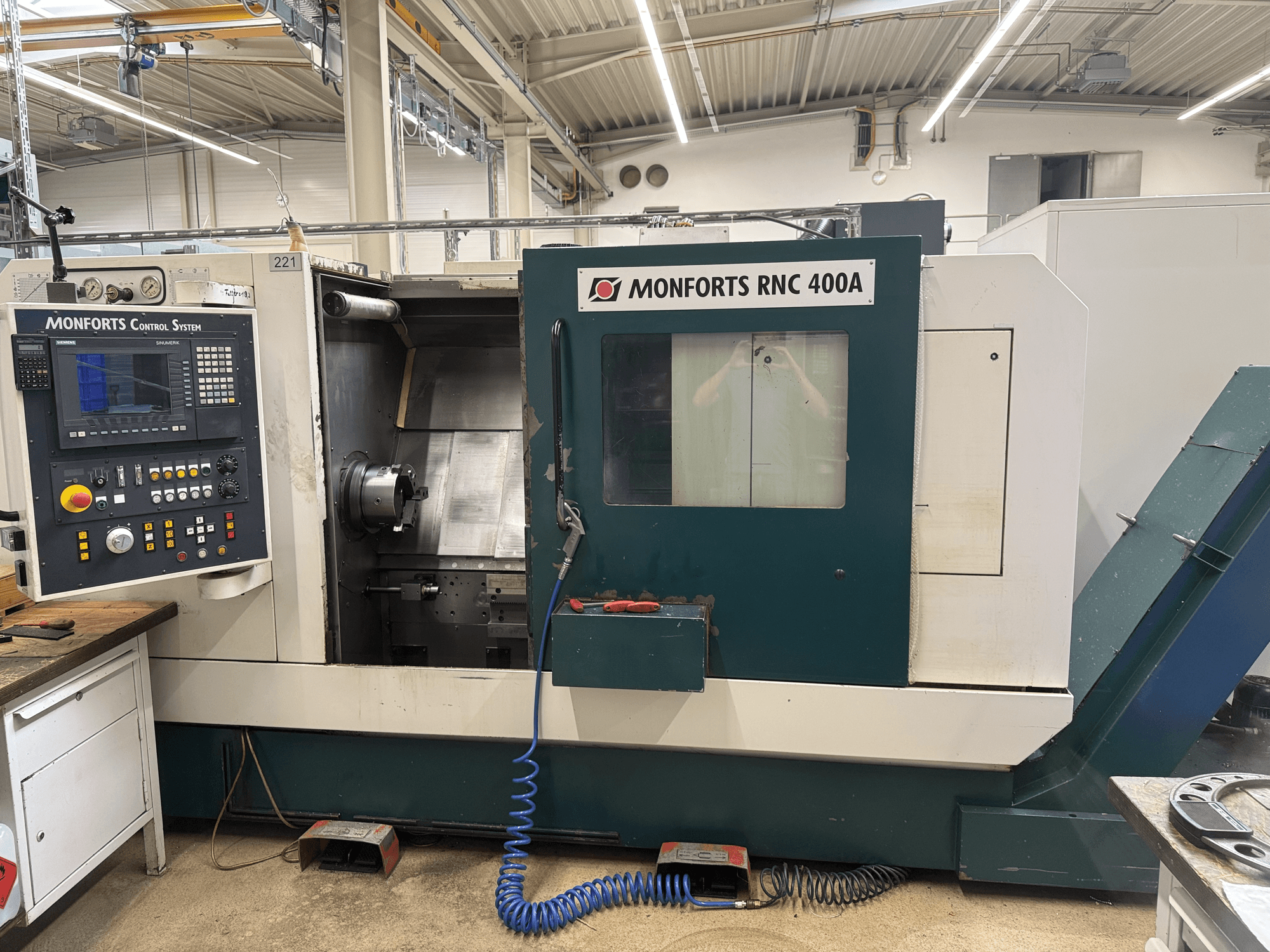

2001. aastal toodetud horisontaalne treipink. Sellel Monforts RNC 400 A mudelil on tööpiirkonna laius 410 mm ja treimispikkus 600 mm. See on varustatud 12-positsioonilise ketasrevolveriga ja võimsa kolmefaasilise induktsioonmootoriga, mille pöörlemiskiirus on 30–4000 p/min. Kui soovite kvaliteetset treimisvõimalust, kaaluge meie müügil oleva Monforts RNC 400 A masina ostmist. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: Monforts
- aasta: 2001
- MUDEL: RNC 400 A
- rakenduse tüüp: Treimine
- Asukoht: Saksamaa
- seadme tüüp: Horisontaalsed treipingid
Tehniline teave - Monforts RNC 400 A
Mõõtmed
- Masina kaal: 6800 kg
Liikumine
- Telgede arv: 2
- X-telje liikumine: 410 mm
- Z-telje liikumine: 280 mm
Tehnilised andmed
- Vastupidav spindel: Ei
- Ajendatud tööriistad: Ei
- Pöörleva jõud: 30 kW
- Pöörlev kiirus: 4000 RPM
Lisainformatsioon
Külgmine liikumisulatus: 410 mm
Pöördeulatus radiaalse liuguri kohal: 280 mm
Pöördepikkus: 600 mm
Spindli laagri läbimõõt: 130 mm
Spindli ots: DIN 55026 A6
Vardakapasiteet/materjali vaba ruum: 65 mm
Peamootor: kolmefaasiline induktsioonmootor (100% ED/40% ED), 20,5/30 kW
Maksimaalne pöördemoment: 500 Nm
Toiteajam: kolmefaasilised servoajamid elektroonilise ohutusjärelevalvega
Kiirliikumine (X/Z): 24/24 m/min
Toitejõud (X/Z): 7,2/10,7 kN
Tagapink: eraldi juhikul, käsitsi kinnitamine, 900 mm liikumisulatus, 90 mm puuri liikumisulatus, 12 000 N jõud
Tööriistaturret: 12-positsiooniline ketasturret, DIN 69880 / VDI 3425/2, võlli läbimõõt 40 mm (VDI 40), suunaloogika ja tasapinnaline hammasülekande positsioneerimine
Hüdraulika: keskne rõhuõli varustus hüdrostaatikale ja kinnitusele; hüdrauliline õõnes kinnitusseade (max 65 mm)
Jahutussüsteem: 310 l paak, 3 bar, 40 l/min
Juhtimine ja funktsioonid: 256 kB mälu (laiendatav kuni 1,5 MB), DIN 66025 programmeerimine, 2D/3D simulatsioon, RS-232C jadaliides, tööriistade kompenseerimine (kuni 600 tööriista), konstantne lõikekiirus, keermestamine/keermete lõikamine
Konstruktsioon: 60° kaldu alus, terasest keevitatud konstruktsioon raudbetoonalusel 3-punktilise toega; hüdrostaatilised juhikud (X-telg)
Tööriista mõõtmise seadistus
Laastutranspordiliides (ainult liides)
Toiteallikas: 3x400 V (+10%), 50 Hz, ühendatud koormus kokku 20,5 kW (41 kVA)
VALIKULISED: kinnitused, äärikud ja reduktoritorud
Tagapink on võimalik paigutada ainult käsitsi, samas kui puuri liikumine on programmeeritav.
Kinnituspadruni esikülje ja maksimaalse treimispikkuse vaheline kaugus on umbes 610 mm.
Kinnituspinnast kuni pikendatud spindli otsani on umbes 1000 mm.
Vahekaugus padruni esikülje ja tagasitõmmatud tagapinkide vahel ilma spindliotsata on umbes 1160 mm.
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
