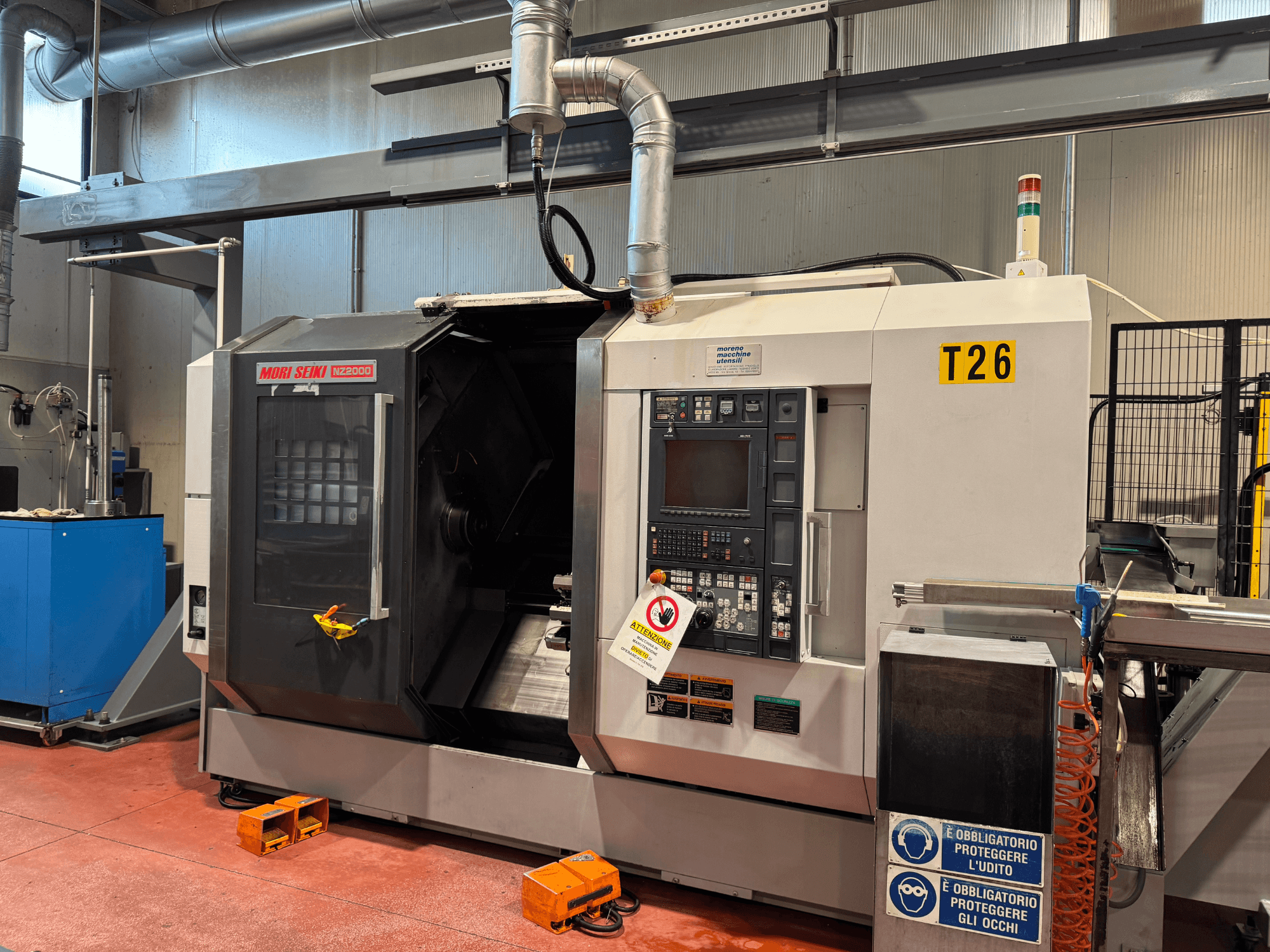

MORI SEIKI - NZ-2000/T2/Y2 IT-TUR-MOR-2008-00001

• Juhtimine/NC

  • Juhtimisüksus: MORI SEIKI MSX-701

  • NC-süsteem: FANUC FS-31iA (MAPPS 3); MAPPS versioon: 3

  • Tarkvara/omadused: Tööriistamälu; Tööriistade eluea haldamine; Salvestatud programmide arv: 250; Kasutajamälu: 50 MB; Tööriistade nihkepaarid: 99; Kohandatud makromuutujad: 600

  • Keeled: NC ja MAPPS ekraanid itaalia keeles

• Elektrijuhtmed/sihtkoht

  • Pinge: 380-480 V; Sagedus: 50 Hz; Sihtkoht: Euroopa

• Masina konfiguratsioon

  • Voodi pikkus: 800 mm

  • C-telg mõlemal spindlil

  • 2 revolvrit X-Y-Z telgedega

  • Mõlemad revolvrid on algselt varustatud elava tööriistaga

  • Alumine reaktiivi töövahendid praegu EI tööta (treimisfunktsioonid OK).

  • Sobib keerukateks mitme protsessiga treimis- ja freesimistöödeks

• Spindlid

  • Põhispindel (spindel 1)

    • Läbiva ava läbimõõt: 73 mm

    • Tellingutüüp: Läbimõõduva augu: 65 mm; Tooriku tootja: Hollow chuck 8"; Tooriku tootja: Hollow chuck 8"; Chuck through-hole: 65 mm; Chuck manufacturer: KITAGAWA

    • C-telg: Kaasas; Spindli orientatsioon: C-telje pidur: Kaasas (ilma lukustuseta); C-telje pidur: Kaasas

  • Allspindel (Spindel 2)

    • Võimsus: 25/22 kW; pöörlemiskiirus: 5000 p/min

    • Läbiva ava läbimõõt: 73 mm

    • Tihvli tüüp: Läbimõõduga taldriku: 65 mm; Taldriku tootja: 8"; Läbimõõduga taldriku: 65 mm; Taldriku tootja: KITAGAWA

    • C-telg: Kaasas; Spindli orientatsioon: C-telje pidur: Kaasas (ilma lukustuseta); C-telje pidur: Kaasas

• Telje liikumisteed

  • B: 810 mm

  • Maksimaalne vahemaa spindli ninade vahel: 1,130 mm

• Revolutsioonid

  • Revool 1: teljed X-Y-Z; 16 tööpunkti; sisaldab freesimisfunktsiooni; pöörlemiskiirus: 6000 p/min; tööriista kinnitamine: Poltide abil

  • Revool 2: teljed X-Y-Z; 16 jaama; freesimisfunktsioon olemas, kuid EI tööta; pöörlemiskiirus: 6 000 p/min; tööriista kinnitamine: Poltide abil

  • Tööriista maksimaalne pikkus tagantjärele: 155 mm (ülemine revolver), 100 mm (alumine revolver)

• Tööriistade eelseadistus

  • Spindel 1 masinasisene tööriista eelhäälestus: Käsitsi (eemaldatav)

  • Spindel 2 masinasisene tööriistade eelseadistus: Käsitsi (eemaldatav)

• Jahutusaine/laast (masinasse integreeritud)

  • Kõrgsurve jahutusvedeliku süsteem: 635 W / 1040 W

  • Jahutusvedeliku tüüp: Vees lahustuv

  • Õhupuhastus läbi spindli: Lisatud

  • Laastude kõrvaldamise suund: Paremal

• Liidesed

  • Vardasööturi liides: Sisaldab (mitme riba söötja spetsifikatsioon; LNS)

  • Roboti liides: Lisatud

• Keeled/dokumentatsioon

  • Käsiraamatud: Itaalia keel

  • Dokumentatsioon: Vastavusdeklaratsioon; CE sertifikaat.

• Oluline märkus

  • Alumise revolvri mootoriga tööriistade funktsioon on mõlemal masinal vigane. T2 revolvriosa on praegu kasutatav ainult treimisoperatsioonideks.

Lisavarustus

• Automaatika/käitlus

  • RR Robotica laadimisportaal (kaasas)

  • Laadimisalused (lisatud)

  • Töölaadur (spindli 2 pool)

  • Töödetaili väljapaiskamise seade

  • Tööde mahalaadimise konveier

  • Osade vastuvõtja

  • Kohandatud ülemise ukse luuk portaali laadimiseks/välja laadimiseks (mitte originaal)

• Kiipide/jahutusseadmed

  • Laastukonveier

  • Jahutusvedeliku paak koos pesupumpadega

  • Täiendav mitteoriginaalne 20-baarine kõrgsurvepump

• Tööriistad ja tööriistad

  • Peaspindli ja allspindli toorikute komplekt (KITAGAWA 8" õõnes)

  • Fikseeritud tööriistahoidikud: kokku 8 (4 ülemist + 4 alumist)

  • Ajatavad tööriistahoidikud: 2 aksiaalset, 2 radiaalset

• Elektrilised/muud

  • Väline masina trafo

  • Signaaltulede torn: 3-astmeline (punane / piimvalge / roheline)

  • Kaksikpingi jalalüliti
