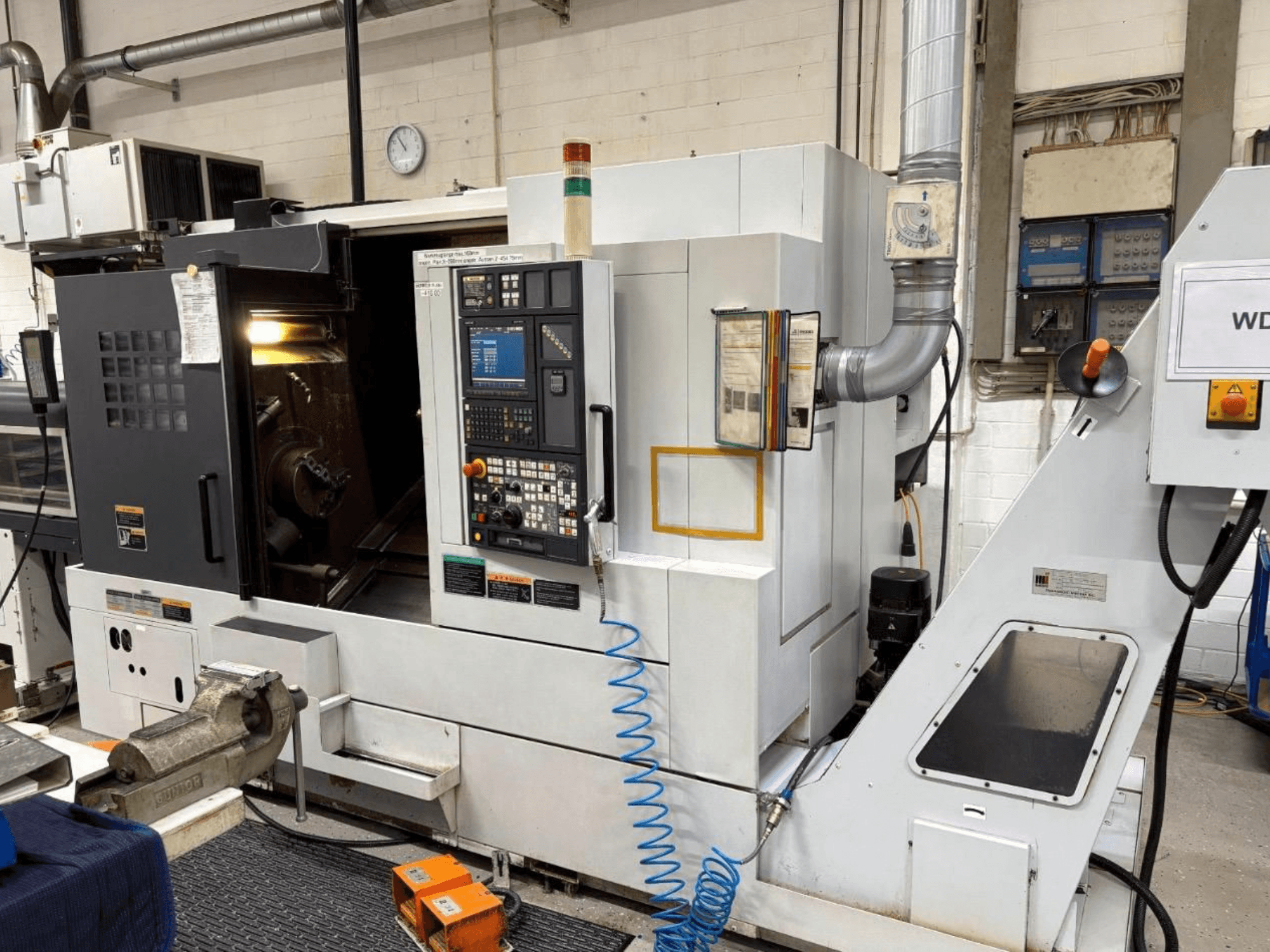

MORI SEIKI - NL 2500 SYES-TUR-MOR-2009-00002

• Kiire läbisõidu kiirus:

  • X: 30 m/min

  • Z: 30 m/min

  • Y: 10 m/min

• Põhispindel:

  • Spindli nina: A2-8

  • Maksimaalne tala läbilaskevõime: 80 mm

  • Taldrik: Kitagawa B-210, Ø250 mm

  • C-telg: 360° positsioneerimine

• Alamspindel:

  • Spindli nina: A2-6

  • Integreeritud mootori võimsus: 15 kW

  • Taldriku: Kitagawa B-208, Ø210 mm

  • C-telg: 360° positsioneerimine

  • Osade teisaldamise võime: Jah

• Freesimine/ajamiga tööriistad:

  • Torni võimsus: 12 jaama

  • Ajamiga tööriistade jaamad: 12

  • Tööriistamootori võimsus: 5,5 kW

  • Maksimaalne pöörlemiskiirus: 6000 pööret minutis

  • Otseajamiga tööriistad, freesimine otsejoonega, keskpunktiväline töötlemine

• Revool ja tööriistad:

  • Revolveri indekseerimisaeg: 0,2 sek.

  • Automaatne tööriista mõõtmine: Kaks Renishaw tööriistade mõõtmisvarre

• Mehaaniline konstruktsioon:

  • Juhtsiinid: Kõigil telgedel on karastatud karpide (prismaatilised).

  • Spindli ajam: Sisseehitatud integreeritud mootorid

  • Käigukast: Otsevedu (ei ole rihma/käigukasti).

  • Käivitusmoment: 640 Nm

• CNC-juhtimine:

  • Juhtimine: CNC-juhtimine: CNC-juhtimine: CNC-juhtimine: CNC-juhtimine: Mori Seiki MAPPS IV

  • Suhteline programmeerimine, koormuse jälgimine, tööriista kulumise/kulumise jälgimine

• Jahutus ja määrimine:

  • Õlijahutus: Peaspindli õlijahuti: Daikin

  • Alamspindli õlijahuti: Daikin

• Ühendatavus:

  • USB, PCMCIA, RS-232

  • Riba sööturi liides: Kaasas:

• Töötlemisvõimalused:

  • Samaaegne treimine ja freesimine

  • Y-teljeline mehaaniline töötlemine

  • Polaarkoordinaatide interpolatsioon

  • Puurimine ja keermestamine väljaspool keskpunkti

  • Ees- ja tagantitöötlus allspindliga

  • Täielik detailide mehaaniline töötlemine ühes seadistuses

  • Keeruline mitmikteljeline mehaaniline töötlemine

• Tüüpilised rakendused:

  • Täpselt treitud detailid

  • Lennundus- ja kosmosetööstusdetailid

  • Autotööstuse komponendid

  • Hüdraulikakomponendid

  • Meditsiinilised komponendid

  • Üldine täppistehnika

Täiendavad seadmed

• LNS automaatne vardasöötur, 1,5 m võimsus

• Automaatne detailide püüdja

• Laastukonveier: Küljele paigaldatud liigendlint tüüpi

• Sõltumatud taldriku jalgpedaalid (põhi- ja allspindel)

• Elektriline trafo

• Dokumentatsioonipakett:

  • Kasutusjuhend

  • Programmeerimisjuhend

  • Varuosade nimekiri

  • Elektriskeemid

• Tööriistahoidjad: Kaasa arvatud staatilised ja ajatavad tööriistapidikud
