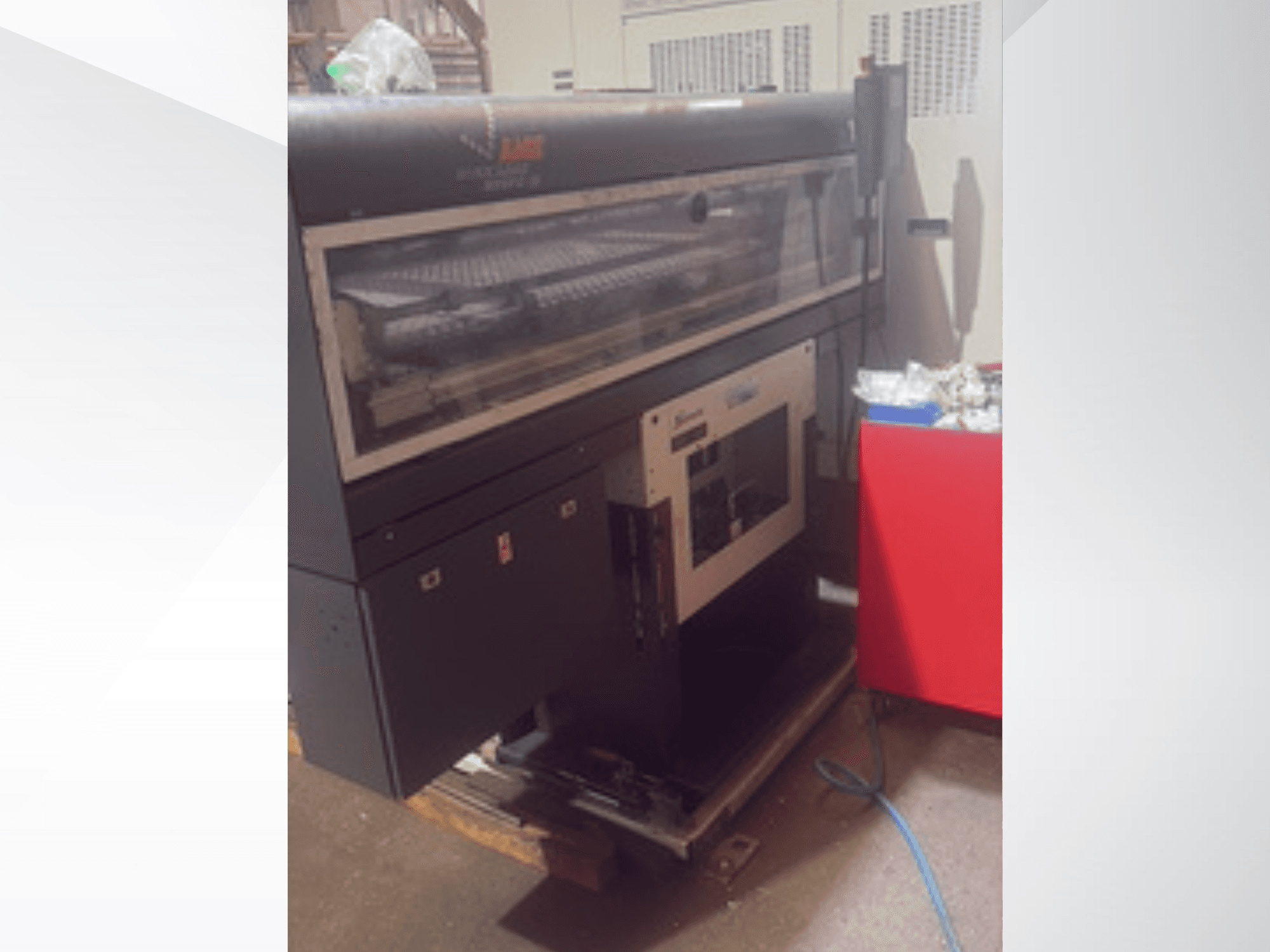

CMZ - TTL66ES-TUR-CMZ-2025-00001

• Üldine

  • Maksimaalne pöörlemisläbimõõt: 800 mm

  • Maksimaalne treimisdiameeter: 515 mm

  • Spindlite otste vaheline kaugus: 614 mm

  • Paigaldatud võimsus: 35,5 kVA

  • Mahutite mahud: jahutusvedelik 510 L, määrdeõli 18 L, hüdraulikaõli 100 L

• Telgede liikumisulatus

  • Ülemine revolver (T1): X1 240 mm, Z1 800 mm, Y1 ±45 mm

  • Alumine revolver (T2): X2 240 mm, Z2 800 mm, Y2 ±45 mm

  • Abispindli teljed: X3 +120/-120 mm, Z3 580 mm

• Kiirliikumise kiirused

  • X-teljed: 30 m/min

  • Z-teljed: 30 m/min

  • Y-teljed: 20 m/min

• Telgede kiirendus

  • Kõik lineaarsed teljed: 1G (9,8 m/s²)

• Põhivõll

  • Tüüp: integreeritud sisseehitatud mootor

  • Padruni suurus: 210 mm

  • Spindli ots: ASA A2-6

  • Varraste läbimõõt: 66 mm

  • Spindli ava: 72,5 mm

  • Tõmbetoru siseläbimõõt: 66 mm

  • Laagri välisläbimõõt: 170 mm

  • Võimsus (maks / S3 25% / S1): 35,5 / 28,3 / 23,5 kW

  • Pöördemoment (maks / S3 25% / S1): 205 / 180 / 150 Nm

• Abispindel

  • Maksimaalne pöörlemiskiirus: 4 000 p/min

  • Varraste läbimõõt: 66 mm

  • Spindli ava: 72,5 mm

  • Tõmbetoru siseläbimõõt: 66 mm

  • Laagri välisläbimõõt: 170 mm

  • X3 liikumisulatus: ±120 mm

  • Z3 liikumisulatus: 580 mm

  • Võimsus (maks / S3 25% / S1): 35,5 / 28,3 / 23,5 kW

  • Pöördemoment (maks / S3 25% / S1): 205 / 180 / 150 Nm

• Revolverid (ülemine ja alumine)

  • Jaamade arv: 24

  • Aktiivsete tööriistade positsioonid: 12

  • Tööriista suurus: 20×20 mm / 25×25 mm

  • Indekseerimisaeg: 0,1 sek

  • Kinnitusjõud: 3 200 kgf

  • Curvic-ühenduse läbimõõt: 150 mm

• Liikuvad tööriistad

  • Mootori tüüp: sisseehitatud sünkroonmootor

  • Maksimaalne pöörlemiskiirus: 12 000 p/min

  • Võimsus (maks / S1): 14 / 10 kW

  • Maksimaalne pöördemoment (maks / S1): 42 / 32 Nm

  • Jahutus: täielik õlijahutus

  • Standardne tööriista liides: NT-55

• Konstruktsioon

  • Raskete tingimuste jaoks mõeldud GG-25 malmist 60° kaldu alus, FEA-optimeeritud

  • Aluse kaal: 4 450 kg

  • NSK rull-liugjuhid ja eelpingestatud kuulkruvid

  • 8 sisseehitatud õlijahutusega mootorit

  • Termiliselt stabiilne konstruktsioon, mille spindlid asuvad 90° nurga all X–Z tasapinna suhtes

• Jahutusvedeliku ja soojuse juhtimine

  • Õlijahuti võimsus: 5 000 W

  • Standardne jahutusvedeliku pump: 6 bar / 60 l/min

  • Jahutusvedeliku paagi mahutavus: 510 L

  • Õlijahutus mõlemale spindlile, kõigile sisseehitatud X/Y-mootoritele ja mõlemale töötava tööriista mootorile

  • Soojuskompensatsioon reguleeritava õlitemperatuuri abil

• CNC-juhtimine

  • Fanuc 31i-T Plus koos iHMI-ga, 15-tolline puutetundlik ekraan

  • Manual Guide i dialoogipõhine programmeerimine

  • Etherneti ja USB-ühendus

  • Kaugabi võimalus

  • Tööstus 4.0-valmidus

  • 14 juhitavat telge: X1, X2, X3; Y1, Y2; Z1, Z2, Z3; T1, T2; M1, M2; C1, C2

  • 4 telje samaaegne juhtimine kanali kohta

  • Funktsioonid: jäik keermestamine, polügoonpöörlemine, silindriline interpolatsioon, polaarkoordinaatide interpolatsioon, hammasrataste freesimine ja võimsuslõikamine

• Peamised müügiargumendid

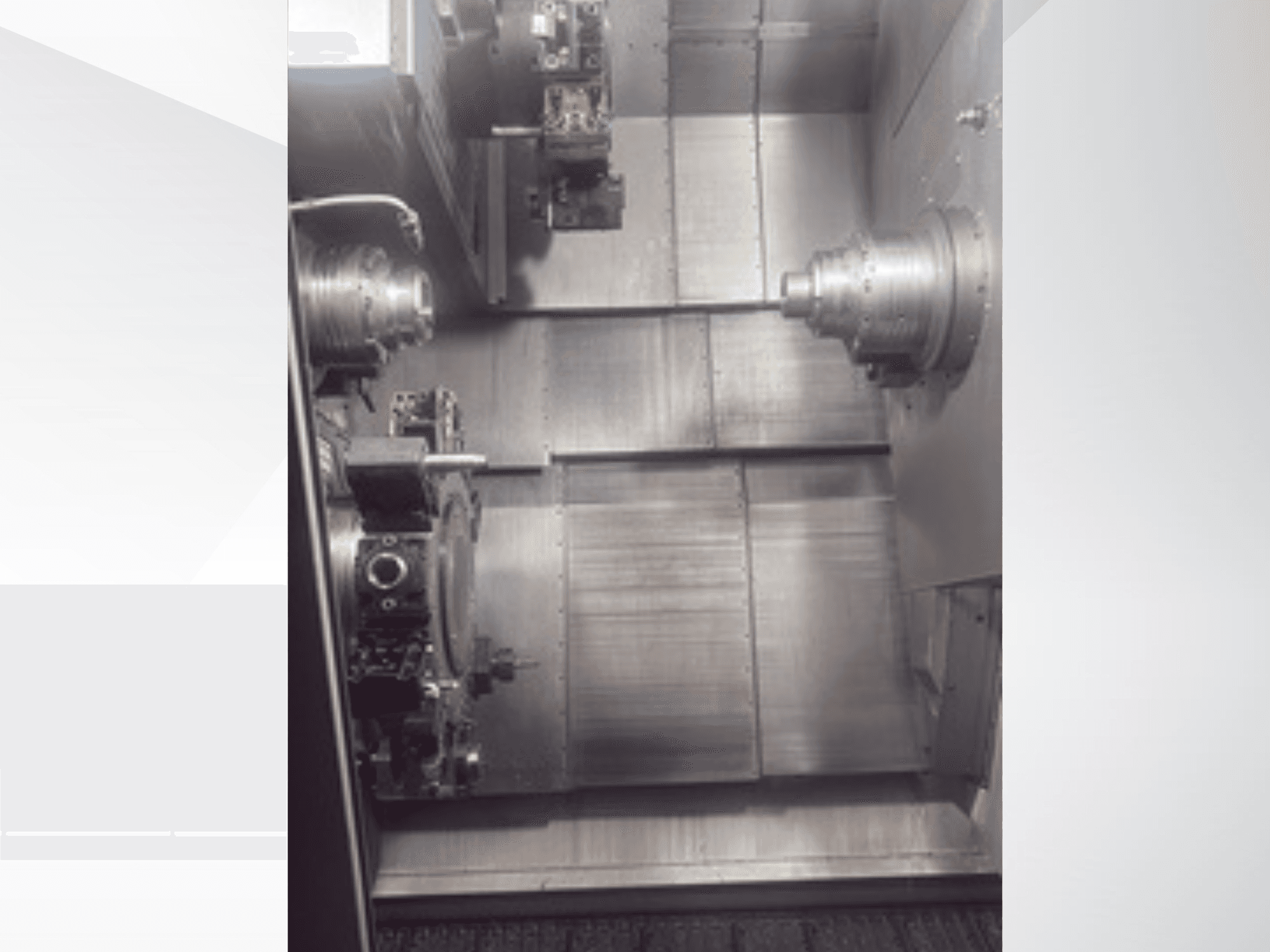

  • Kaks spindlit + kaks Y-telje revolverit

  • Võimalus töötada samaaegselt nelja tööriistaga

  • Täielikult sisseehitatud mootorite arhitektuur (ilma rihmadeta)

  • 66 mm varraste läbimõõt mõlemal spindlil

  • 12 000 p/min ajamiga tööriistad

  • Kattuv töötlemine liikuvate alaspindlitega

  • Sobib suuremahulise autotööstuse, hüdraulika, lennunduse ja täppispöörlemisega detailide tootmiseks

Lisavarustus

• Valikuline kõrgsurve jahutusvedeliku pump: 15 bar

• Valikuline tagapink

• Esitatud teabes ei ole täpsustatud: robotid, automatiseerimine, laastutranspordilint, varraste etteandur
