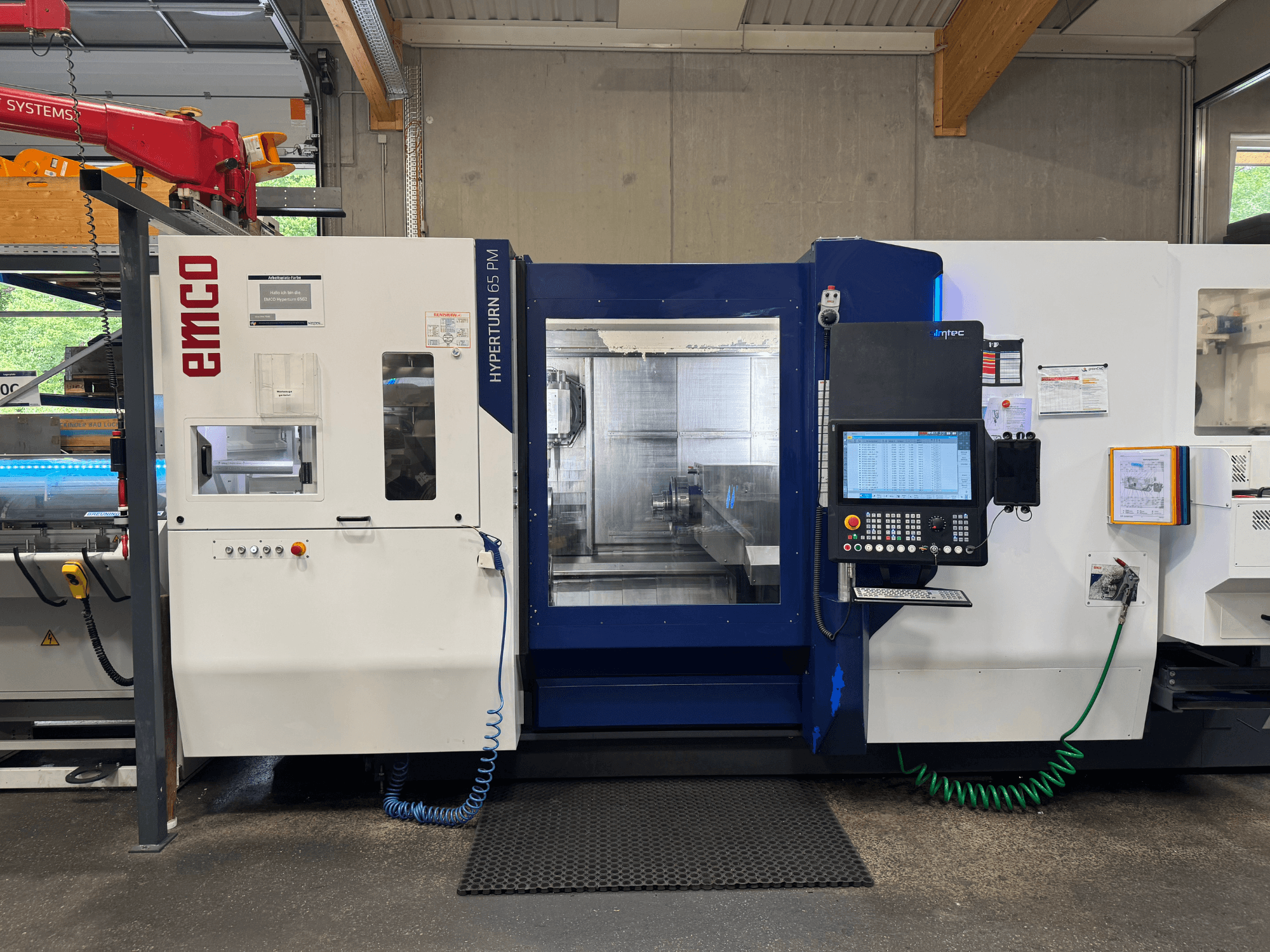

EMCO - Hyperturn 65 Powermill G2AT-TUR-EMC-2022-00001

• Põhivõll (otsesõiduga):

  • Maksimaalne pöördemoment: 250 Nm

• Abispindel (otsesõiduga):

  • Maksimaalne ajamivõimsus: 29 kN (vastavalt tarnele)

  • Maksimaalne pöördemoment: 250 Nm

  • Pöörlemiskiiruse vahemik: 0–5000 p/min

• Freespindli (otsesõiduga):

  • Maksimaalne ajamivõimsus: 37 kW

  • Maksimaalne pöördemoment: 30 Nm

  • Pöörlemiskiiruse vahemik: 0–12 000 p/min

• Tööriistatorn (otsesõiduga):

  • Maksimaalne ajamivõimsus: 10 kW

  • Maksimaalne pöördemoment: 30 Nm

  • Pöörlemiskiiruse vahemik: 0–12 000 p/min

• Kinemaatika ja teljed:

  • Ülemine ristliugur, millel on treimis-/freesispindel mootorispindlina; hüdrauliline kinnitus treimise ajal

  • Y-telje liikumisulatus: +/- 120 mm

  • B-telg otsese ajamiga: +/- 120°, hüdrauliline kinnitus

• Tööriistad:

  • 40-positsiooniline tööriistamagasin, HSK-T63

  • 12-positsiooniline radiaalne revolver otsese ajamiga, BMT55P tööriista liides

• Spindlid ja kinnitus:

  • Kõrge kinnitusega silinder tõmbetoruga peavõlli jaoks

  • Täiskinnitussilinder osalise õõnsakinnitusega 66 x 550 mm sügavusega vastuspindlis

  • Programmeeritav kinnitusrõhk pea- ja vastuspindlile

  • Välise etteandega loputus peavõlli ja vastuvõlli puhul

  • Mehaaniline pidurdus peavõlli ja vastuvõlli jaoks

  • C-telg peavõlli ja vastuvõlli jaoks

• Juhtimine ja kasutajaliides:

  • SINUMERIK ONE / OPERATE, EMCONNECT rakendusepõhine kasutajaliides

  • 22-tolline multitouch-ekraan

  • IPC 240 GB mäluga

  • SHOPTURN dialoogiprogrammeerimine

  • 3D-simulatsioon ja joonistamine

  • Jääkmaterjali tuvastamine

  • Välismälust blokeeringu eemaldamine

  • CAD-lugeja (DXF-import)

  • TRANSMIT ja TRACYL C-telje programmeerimiseks

  • USB-liides, võrguketas (Ethernet)

  • Arvuti klaviatuur, sh HMI kiirklahvid

  • LED-olekuriba

• Vedelikud ja abiseadmed:

  • 2 jahutusvedeliku toru rõhuga 25 bar

  • 2 loputuspumpa rõhuga 4,3 bar

  • Juhtimiskapi kliimaseade

  • Spindlimootorite, freesispindli, B-telje pöördemootori ja revolveripea otsese ajami jahutussüsteem

  • Hüdraulikaseade

  • Masina valgustus

  • 8 tasanduselementi

• Tagasiside/mõõtmine:

  • Klaasskaalad: X1 (sh õhusüsteem), Y1, Z1, X2 (HT65-PM-G2 / 840D-sl)

Lisavarustus

• Laastude käitlemine ja filtreerimine:

  • Liigendiga lintkonveier, väljastuskõrgus 1200 mm

  • Lintfiltrisüsteem, 980 liitrit

  • Reoveepump

• Juhtimis- ja seirevõimalused:

  • BAOD-SL elektrooniline käsiratas (kantav, magnetkinnitus Siemens-kontrolleritele)

  • EMCO tööriista purunemise ja kulumise seire / B40D-SL

  • Traadita andur / HSK puuri purunemise kontroll BK-MICRO

  • 4-teljeline treimine / tasakaalustatud lõikamine (SINUMERIKi lisavõimalus)

  • Alternatiivne spindli pöörlemiskiirus (SINUMERIKi lisavõimalus)

  • Revolver kui tagapink (SINUMERIKi lisavarustus)

  • Vastuspindel tagapinkina (SINUMERIKi lisavarustus)

• Varraste etteandur (spetsifikatsioonid vastavalt esitatule):

  • Varraste pikkus: 300–1200 mm

  • Varraste läbimõõt: 10–104 mm

  • Materjali toetuspind (esivaade): 800 x 1250 mm

  • Materjali mahutavus: 12 varrast läbimõõduga 65 mm

  • Maksimaalne kandevõime: 400 kg (maks. 74 kg/varras)

  • Ristkülikukujuline materjal: serva minimaalne pikkus 6 mm; maksimaalne ümbermõõt 105 mm

  • Kuusnurkne materjal: SW 5–85 mm

  • Ümmargune materjal: <15 mm

  • Tõukevarre tagasitõmbe sügavus: 1470 mm

  • Toitepinge: 24 V DC (liides)

  • Mõõtmed: pikkus 1800 mm; laius 1315 mm

  • Liuguri/spindli kõrgus: 1090–1330 mm

  • Kaal: u. 620 kg

• Lisavarustus:
  Kinnituspadrun, Hainbuch Centrotex M kiirvahetussüsteem.
  Axzug SE100
  Axzug SE65
  Axfix SE 65
  Axfix SE100
  Span Dorn T210 GR0
  4 Bachen Futter INOFlex® VT-S 016 (160 futter)
  Kaupade väärtus umbes: 70 000 €

  Samuti BMT 55 alumine hoidik
  ja 40 HSK-hoidikut (kauba väärtus umbes: 30 000)

• Komplektis on kaasas 3D-andur (HSK63)
