EMCO - E45AT-TUR-EMC-2019-00001

• Ühendus: KK5 (DIN 55026)

• Varraste läbimõõt: 45 mm

• Ajamivõimsus: 13 kW

• Pöörlemiskiiruse vahemik: 0–6300 p/min

• Peavõlli C-telg

Tööriistatorn

• 12-positsiooniline VDI30 telg

• Suunamislogika kuni 6 ajamiga tööriistale

• Ajamiga tööriistad: maks. 4 kW / maks. 16 Nm

• Ajamiga tööriistade pöörlemiskiirus: 0–5000 rpm

Tagapink

• Programmeeritav, hüdrauliliselt käivitatav

• Maksimaalne kinnitusjõud: 6000 N

• Morse-koonus: MK4

• Õõnes kinnitussilinder, sh tõmbetoru

Juhtimine ja tarkvara

• SINUMERIK 828D OPERATE

• SHOPTURN dialoogprogrammeerimine

• USB-liides

• Võrk / Ethernet

• 10,4-tolline TFT-värvimonitor

• 3D-simulatsioon

Meedia ja masina omadused

• Masina valgustus

• Jahutussüsteem koos pumbaga (3,5 bar)

• Hüdraulikablokk

• Laastutranspordiliides

• CE-sertifikaat

• Dokumentatsioon

Tööriista mõõtmine (E45)

• Tööpiirkonnas kinnitatud mõõtearm

• Tööriista mõõtmine revolveril

• Lühikesed seadistamisajad / täpne mõõtmine / kulutõhus

Tööeseme kinnitamine

• 3-lõuaga padrun KK5

• Maksimaalne pöörlemiskiirus: 6300 p/min

• Läbimõõt: 20 mm

• Pehmed + kõvad lõuad

Muu (seadmega seotud)

• Veepüstol

• Õhk spindlile

• Õli/jahutusvedeliku eraldaja

• Automaatne jahutusvedeliku seire

• Elektrooniline käepidur

• Tööriista vahetamise kaitse

• Hüdraulilised ühendused

• Pneumaatilised ühendused

• Masina pakend: kaubaalune + rullkattega kate

Lisavarustus

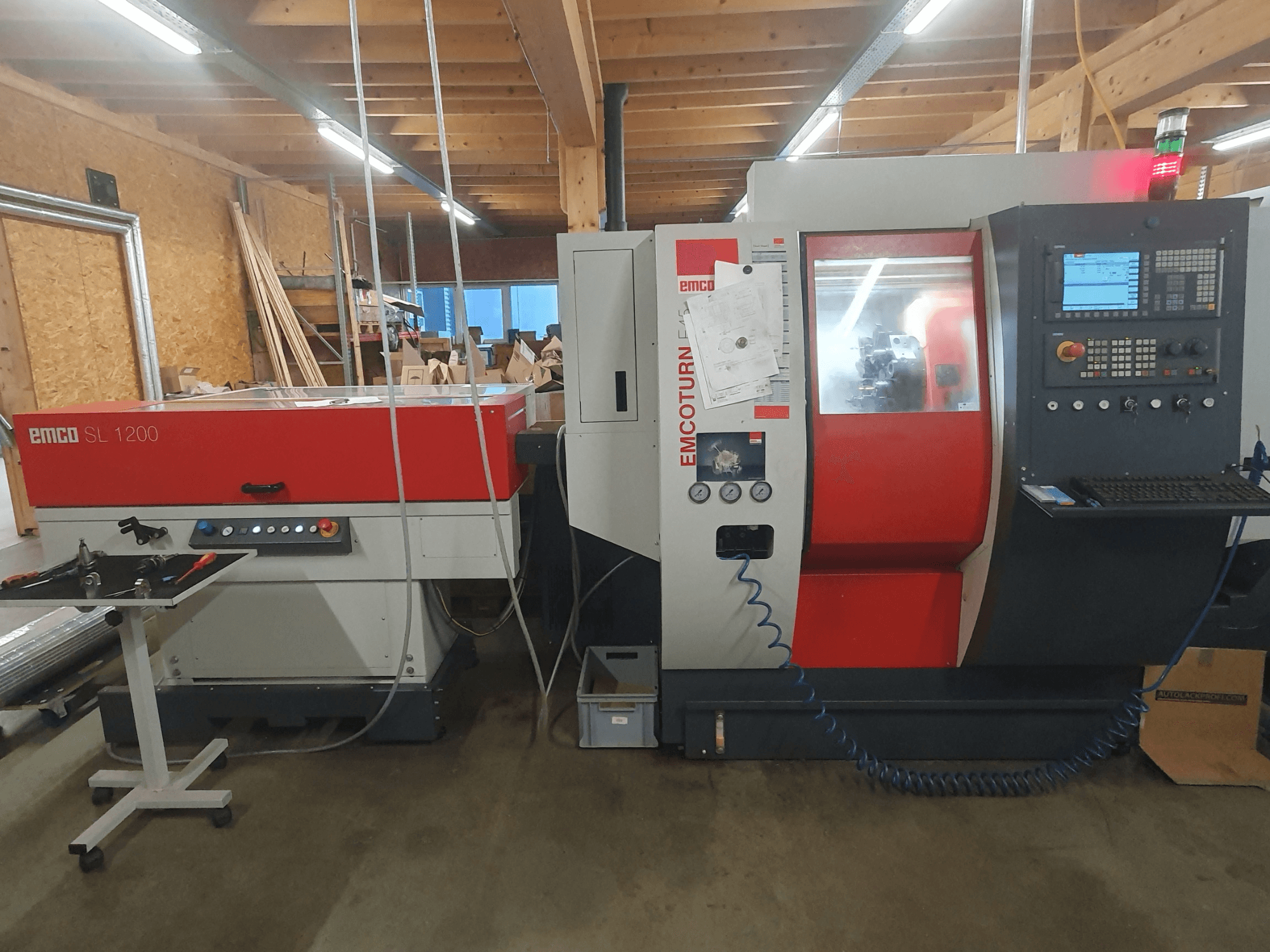

Varraste etteandur / hoidja (SL1200 – vastavalt viitele)

• Varraste pikkus: 850–1200 mm

• Varraste läbimõõt: Ø 8–95 mm

• Maksimaalne etteandekiirus: 60 m/min

• Varraste vahetus: u. 3 s

• Magasini vahetus: u. 15 s

• Materjali toetusala: 550 × 1210 mm

• Materjali mahutavus: 10 × Ø 55 mm

• Töökülg: parem

• Toitepinge: 240 V DC/DC

• Õhuvarustus: 6 bar

• Mõõtmed: 1700 × 1250 × 1090–1380 mm

• Kaal: u. 500 kg

• Ohutusseade: CE

• Kiirfunktsioon

• Dokumentatsioon

Spindli pikendus (varraste etteanduri kasutamiseks)

• E45 / MT45 / HT45 → DM45

• 45 mm spindlile

• Lühikesed varraste pikkus kuni 1100 mm

• Koos reduktorhülsidega (3 tükki)

• Vajalik kasutamiseks koos SL1200-ga

Laastukonveier

• Liigendiga lintkonveier

• Väljastuskõrgus: 1200 mm

Kõrgsurve jahutusvedeliku seade

• 14 bar / 50 Hz

• Lisakõrgsurvepump

• Sisemise jahutusvedelikuga tööriistadele

• Liides ja tarkvara

Roboti liides

• PROFI-NET-liides

• 24 V signaalid

• Ohutusvabastus

• Automaatse ja käsitsi töö režiimi vahetus

Lisakomponendid

• USB-ühendusega arvutiklaviatuur (QWERTY)

• Seadme oleku LED: roheline (automaatne), punane (häire), valge (materjali käitlemine)

Paigaldus- ja kinnitusdetailid

• 4× vibratsioonivaigistajat

• 4× kinnitusklambrit

• 4× raskekasutuseks mõeldud ankurit

Osade kogumisseade

• Pneumaatiline

• Osade maksimaalne pikkus: 120 mm

• Maksimaalne läbimõõt: 45 mm (51 mm)

• Maksimaalne kaal: 2 kg

• Kogumiskast / konveierilint
