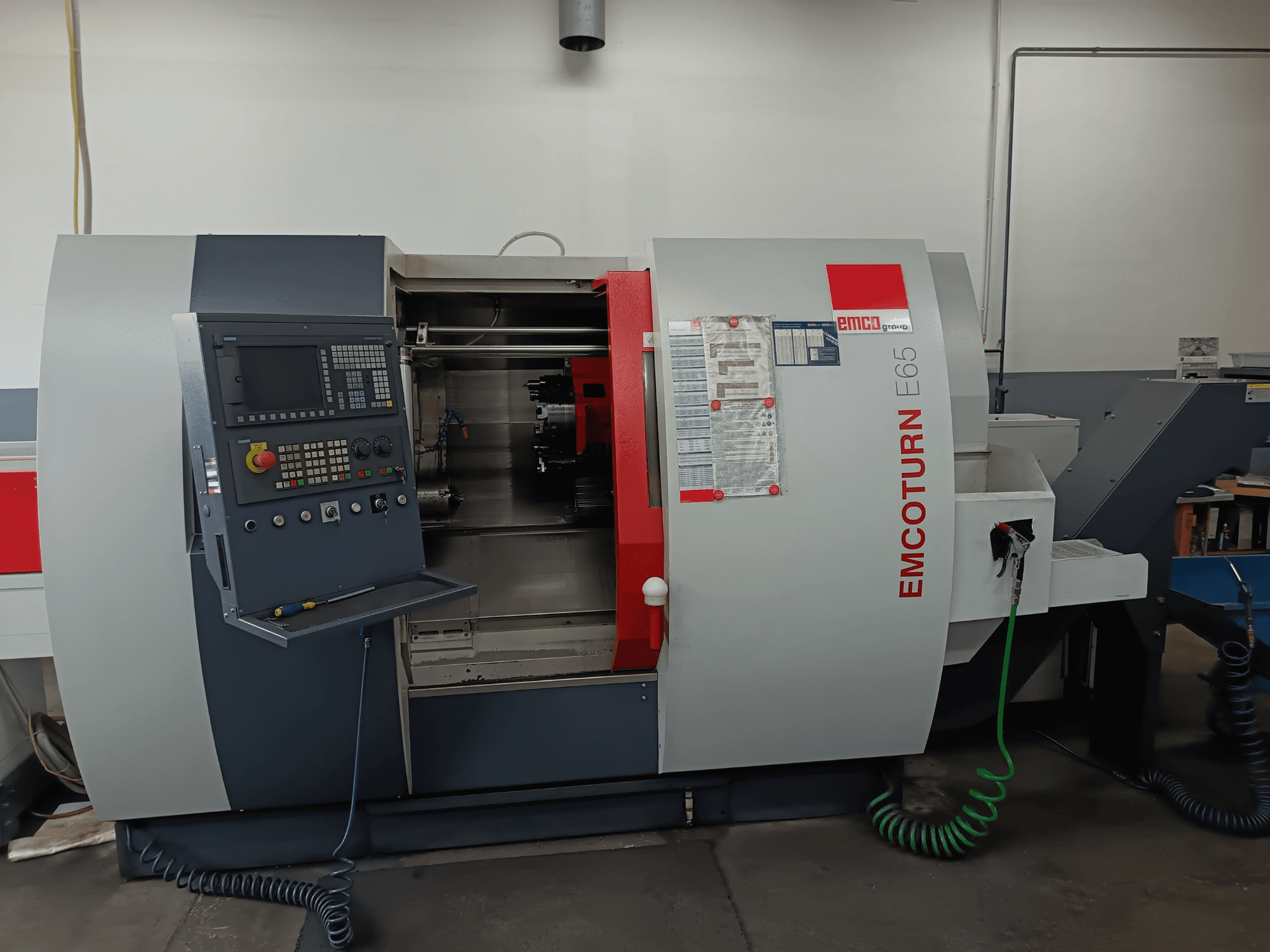

EMCO - EMCO EMCOTURN E65 SI-TUR-EMC-2018-00001

• Tööpiirkond:

  • Kiikumine üle voodi: Ø610 mm

  • Ümberpööratav ristliugur: Ø360 mm

  • Keskuste vaheline kaugus: 682 mm

  • Spindli ninade vaheline kaugus: 840 mm

  • Maksimaalne töötlemisläbimõõt: Ø500 mm

  • Maksimaalne töötlemispikkus: 520 mm

  • Max: Ø65 mm

• Põhispindel (rihmamootoriga):

  • Pöördemoment (40% DC): 305 Nm

  • Spindli nina: A2-6

  • Laagri Ø: 105 mm

  • Spindli puur: Ø73 mm

  • Max: Suurus: Ø250 mm

• Vastaspindel:

  • Kiirus: 60-5000 p/min

  • Võimsus (40% DC): 11 / 16,5 kW

  • Pöördemoment (40% DC): 80 / 125 Nm

  • Spindli nina: A2-6

  • Spindli puur: Ø73 mm

  • Max: Ø200 mm

• C-telg:

  • Eraldusvõime: 0.001°

  • Kiiruse kiirus: 100 p/min

• Revolutsioon (VDI30):

  • Tööriistad: 12

  • Juhitavad tööriistad: jah

  • Maksimaalne kiirus: 5000 p/min

  • Maksimaalne võimsus: 6,7 kW

  • Maksimaalne pöördemoment: 25 Nm

  • Indekseerimisaeg: 0,2 s

• Pöörlevad tööriistad (VDI30):

  • kiirus: 0-5000 p/min

  • Pöördemoment: 25 Nm

  • Võimsus: 6,7 kW

• Söötmisajamid:

  • (X/Y/Z): 30 / 15 / 30 m/min

  • Söötmise tõukejõud X: 5000 N

  • Söötmise tõukejõud Z: 7000 N

  • Kiirendus: 0,4 m/s²

• Tailstock:

  • Liikumine: 500 mm

  • Jõud: 8000 N

  • Koonus: MT4

• Jahutusvedeliku süsteem:

  • Mahuti maht: 230 l

  • Pumba võimsus: 0,57 / 2,2 kW

  • Rõhk: 3,5 baari (valikuliselt 14 baari)

  • Vooluhulk: Vooluhulk: 1,5 mm: 15 / 65 l/min

• Hüdrauliline seade:

  • Paak: 10 l

  • Maksimaalne rõhk: 50 bar

• Pneumaatika:

  • rõhk: 6 bar

  • Õhutarbimine: 5 l/min

• Toide:

  • Pinge: 3x400V

  • Sagedus: 50/60 Hz

  • Ühendatav koormus: 1,5 mm: 25 / 39 kVA

• Müratase: Müra: 1,5 KVA

  • Keskmine: 75 dB(A)

• Peamised omadused:

  • C-teljeline põhispindel

  • Käitatavad tööriistad

  • Hüdrauliline sabapuks

  • ShopTurn programmeerimine

  • USB + Ethernet

  • 15" puuteekraan + 3D simulatsioon

  • CE-dokumentatsioon

Lisavarustus

• Riba söötur: EMCO SL1200

  • Varda läbimõõt: 8-95 mm

  • Varda pikkus: 150-1200 mm

  • Söötmise kiirus: 60 m/min

  • Võimsus: 10 latti Ø55 mm / 70 latti Ø8 mm

  • Kaal: ~500 kg

• Kinnituspinkide taldriku: HAINBUCH BZI 100 (A2-8)

  • Maksimaalne võimsus: Ø100 mm

  • Kaasa arvatud osa stopper

  • Maksimaalne kiirus: 5000 p/min

• Osa püüdja:

  • pikkus: 175 mm

  • Maksimaalne läbimõõt: 65 mm (valikuline 95 mm)

  • Maksimaalne kaal: 4,5 kg

• Laastukonveier:

  • Pikkus: 1200 mm

  • Sobib: pikkade laastude, keerdunud laastude, kuiva ja märja töötlemise jaoks.

• Jahutuspüstol (Multiflow):

  • Reguleeritav joator + magnetventiil

  • Magnetiline hoidja + spiraalvoolik
