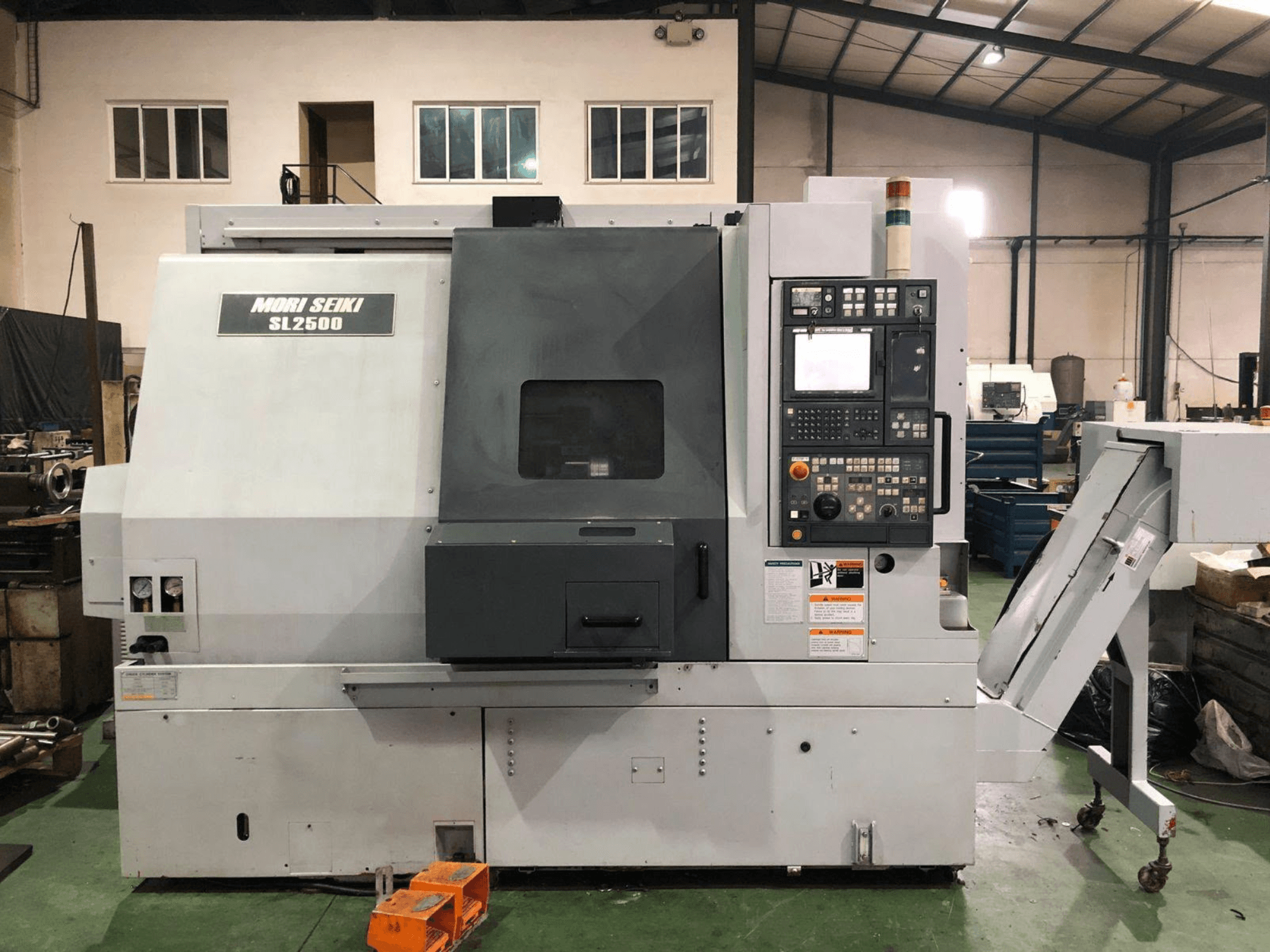

DMG Mori Seiki - SL 2500 YES-TUR-DMG-2005-00001

• Mahutavus ja tööala:

  • Maksimaalne pöörlemisdiameeter: 755 mm

  • Maksimaalne töötlemisdiameeter: 390 mm

  • Maksimaalne töötlemispikkus: 655 mm

  • Varraste läbimõõt: 75 mm

  • Kiirliikumine: 18 m/min (X) / 24 m/min (Z)

  • Juhikud: Kasti-tüüpi juhikud kõigil telgedel

• Peavõll ja esipink:

  • Spindli pöördemoment: 640 Nm

  • Spindli ots: A2-8

  • Padrun: 250 mm Kitagawa B-210 (meetriline)

  • Jahutus: Daikini spindliõli jahuti

• Revolver ja liikuvad tööriistad:

  • 12-positsiooniline revolver (kõik positsioonid mootoriga)

  • Revolveri indekseerimisaeg: 0,2 s

  • Liikuvate tööriistade pöörlemiskiirus: 4 000 p/min

  • Liikuvate tööriistade mootor: 5,5 kW

  • Tööriistasüsteem: Sandvik Capto kiirvahetussüsteem (väärtusega 22 000–24 000 eurot)

• Tagapink ja teljed:

  • Telgede konfiguratsioon: 4-teljeline (X, Z, Y, C)

  • Tagapink: programmeeritav hüdrauliline tagapink

  • Tagapinkide koonus: MT5 Morse'i koonus

• Juhtimine, tarkvara ja mõõtmine:

  • 3D-graafiline simulatsioon patenteeritud CAM-tarkvara abil

  • Tsükli aja kontroll

  • Automaatne koormuse reguleerimine ja tööriista kulumise seire

  • Tööriista mõõtmine: automaatne Renishaw tööriista eelseadistamise käsi

  • Ühenduvus: USB, PCMCIA, RS-232

Lisaseadmed

• Varraste etteanduri liides (masin on selleks ette valmistatud)

• Liides Autoblok hüdraulilisele toetustugile (paigaldusvalmis)

• Automaatne detailide kogumisseade

• Hingedega külgmine laastutransportöör

• Suur valik staatilisi ja pöörlevaid tööriistahoidikuid

• Kahejalgne pedaal (peapadruni ja tagapadruni juhtimine)

• Elektritransformaator

• Täielik dokumentatsioon: osade nimekiri, elektriskeemid, programmeerimis- ja kasutusjuhendid
