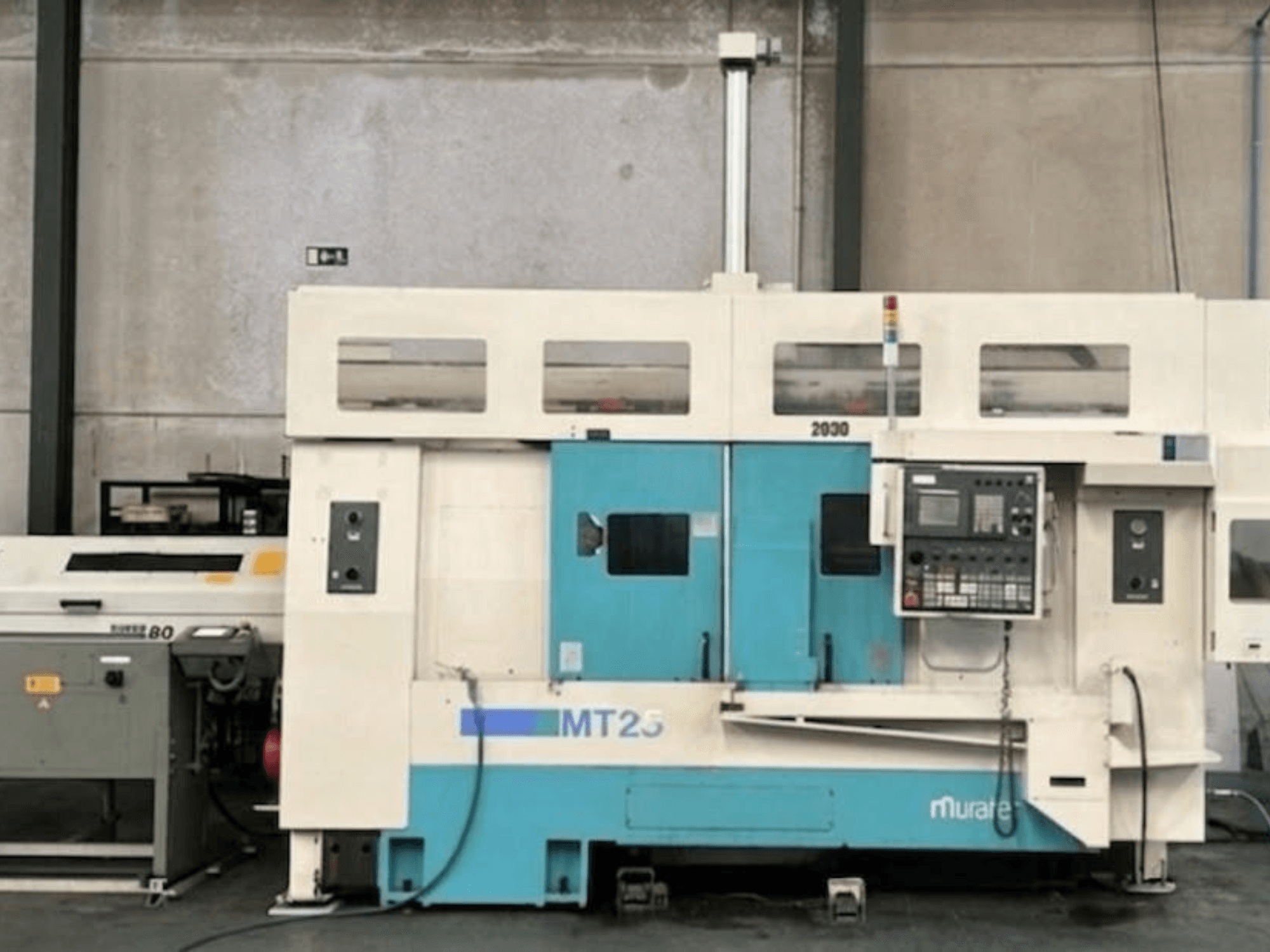

Muratec - MT 25 MYES-TUR-MUR-2001-00002

• Konfiguratsioon: (9 juhitavat telge): kaks spindlit / kaks revolvrit / kaks Y-telge (9 juhitavat telge).

• Juhtimisüksus: Fanuc CNC (mootorid, servod, elektroonika)

• Seisund: Tingimus: Hetkel kasutusel; kohene tarne.

• Käigud:

  • X1: 230 mm

  • X2: 230 mm

  • Z1: 250 mm

  • Z2: 700 mm

  • Y: 100 mm (±50 mm)

  • Z3 (allspindel): 750 mm

• Maht ja ümbrus:

  • Maksimaalne töötlemisläbimõõt: 370 mm

  • Maksimaalne töötlemispikkus: 920 mm

  • Raua maht: 67 mm

  • Kiirliikumine (X/Z): 20 / 25 m/min

• Spindlid (kaksikud, identsed):

  • Spindli nina: A2-6

  • Pöördemoment: 420 N-m

  • Töödetaili ülekanne: Automaatne ülekanne spindlite vahel koos pöördemomendi kontrolliga

• Revolutsioonid ja tööriistade võimekus:

  • 2 (mõlemad Y-telje ja C-teljega): Revolutsioonid: 2 (mõlemad Y-telje ja C-teljega)

  • Statsionid: 15 ühe revolvri kohta (kõik töötavad/juhitavad)

  • Tööriistade kiirus: 3000 pööret minutis

  • Tööriistamootor: 4 kW

  • Indekseerimisaeg: 0,2 s

• Ehitus ja omadused:

  • Juhikud: Kõigil telgedel tahke kastikeeris (prismaatiline).

  • Puhastamine: Automaatne õhk/jahutusvedeliku puhastus spindli allosa puhastamiseks.

  • Järelevalve: Koormuse kontrollsüsteem ja tööriista kulumise jälgimine

Lisavarustus

• Gantry-laadur: Kiire 3-teljeline portaalrobot, 8 kg kandevõime (automaatne laadimine/laadimine).

• Varraste söötja: 1,5 m pikkune CNC-varraste laadur

• Varuosade püüdja: Automaatne kiikhoidik väikeste valmisosade jaoks

• Osade konveier: Integreeritud konveierilint valmisosade jaoks

• Proovivõtukamber: Sõltumatu ala tootmisprotsessis toimuvaks kontrolliks

• Laastukonveier: Tagant väljuv hinge-tüüpi laastukonveier

• Tööriistad: 2 × Kitagawa 250 mm hüdraulilised pingid

• Tööriistad kaasas: Täielik staatiliste hoidikute komplekt (OD/ID) ja liikuvate hoidikute komplekt (aksiaalne/radiaalne).
