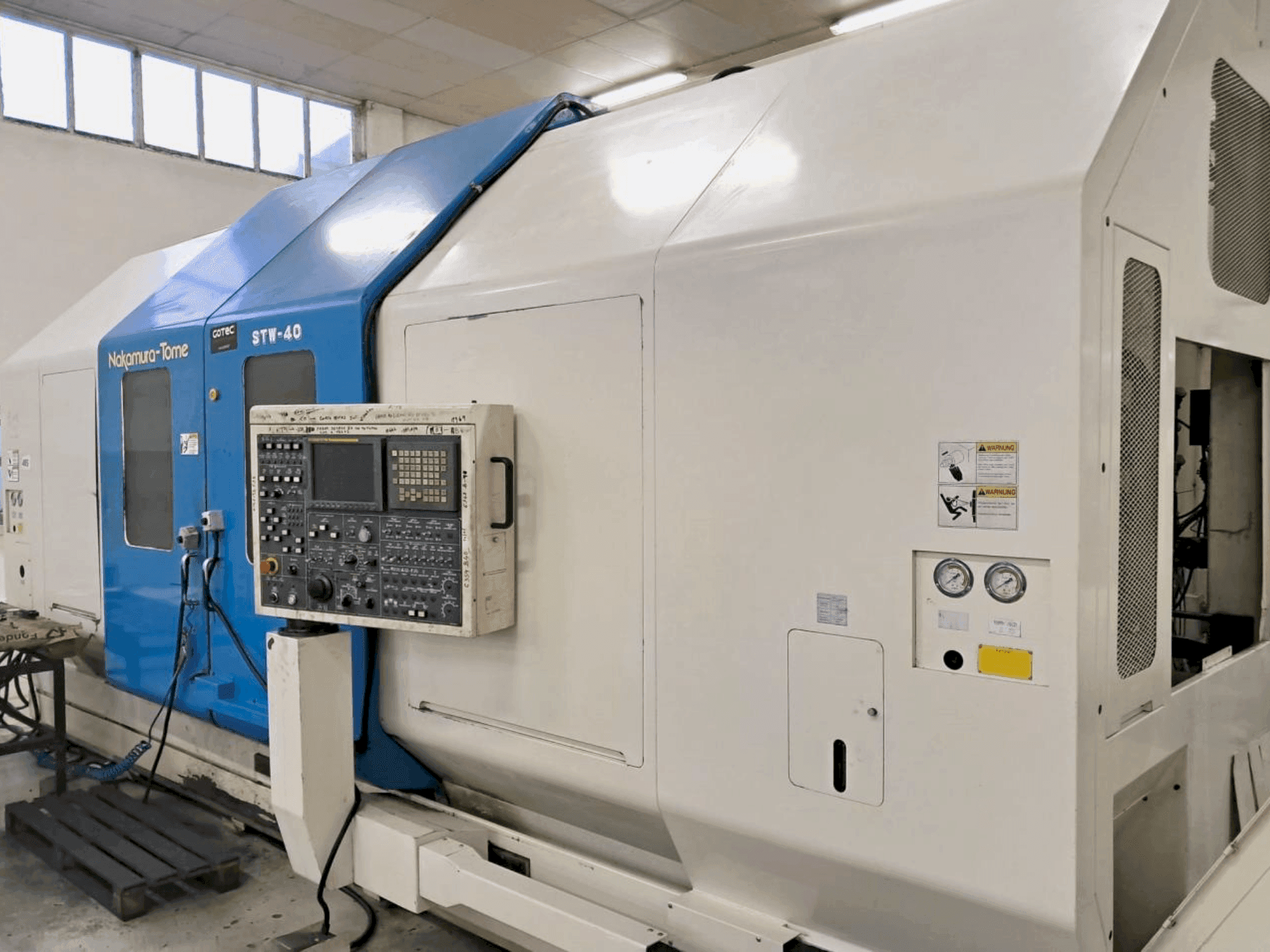

Masina NAKAMURA-TOME STW-40   eestvaade

NAKAMURA-TOME - STW-40PT-TUR-NAK-2000-00001

79.000 €
gindumaci hinnakiri
(Ex works)
küsige ametlikku pakkumist
Külastage masinat
tehke vastupakkumine
Laadi PDF alla

Kas teil on lisaküsimusi? Võta meiega ühendust!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Võtke ühendust Whatsappis
Kuva algkeeles

See 9-teljeline Nakamura-Tome STW-40 on toodetud 2000. aastal, selle maksimaalne treimisläbimõõt on 570 mm ja treipikkus kuni 1550 mm. Selle spindli pöörlemiskiirus on kuni 3500 pööret minutis ja kiire liikumiskiirus 25 m/min X-teljel ja 30 m/min Z-teljel. See on ideaalne keerukate töötlemisülesannete jaoks ning sisaldab 80-kordset WZG-magasinat ja hingedega lintlaastukonveierit. Lisateabe saamiseks selle masina kohta võtke meiega ühendust.

Ülevaade

  • kaubamärk: NAKAMURA-TOME
  • aasta: 2000
  • MUDEL: STW-40
  • rakenduse tüüp: Treimine
  • Asukoht: Portugal
  • seadme tüüp: Treipingi-keskus
  • juhtseadme tootemark: FANUC

Tehniline teave - NAKAMURA-TOME STW-40

Üldandmed

  • Mõõtmislaius: 3500 mm
  • Mõõtmissügavus: 6200 mm
  • Mõõtmiskõrgus: 3200 mm
  • Masina kaal: 22000 kg

Juhtseade

  • Kaubamärk: FANUC
  • Mudel: 16i-TA

Põhiajam

  • Spindli kiirusvahemik: 30-3500 1/MIN
  • Spindli ava läbimõõt: 85 mm
  • Telgede arv: 9

Liikumine

  • X-TELG Liikumine: 400 mm
  • X-TELG Kiire traavers: 25 m/min
  • Y-TELG Kiire traavers: 20 m/min
  • Z-TELG Liikumine: 1550 mm
  • Z-TELG Kiire traavers: 30 m/min

    Täiendav varustus

    • - 12000 p/min ülemise WZG spindli jaoks, ajamivõimsus 11/7,5 kW ja pöördemoment 79/47 Nm
    • - 80-kordne WZG salv
    • - Masina automaatne käivitamine ja väljalülitamine soojendusprogrammi funktsiooniga
    • - WZG purunemiskontroll skaneerimismärgiga ülemise WZG spindli jaoks
    • - 2 HD - Brinkmanni pumpa ülemise WZG spindli ja alumise revolvri jaoks (pumba tootlikkus = 45 liitrit minutis)
    • - Hingedega lintkonveier, millel on paremale suunatud väljastus

    Lisainformatsioon

      Masina eelised

      • Masina tehnilised eelised:
        • - Maksimaalne treimise läbimõõt ülemisel laiusspindlil: 570 mm // maksimaalne treimise läbimõõt revolveril alumisel vasakul ja paremal: 400 mm
        • - Standardne treimise läbimõõt: 300 mm
        • - Maksimaalne pöördepikkus torntellist alla vasakule ja paremale: 500 mm
        • - Maksimaalne treimispikkus ülemisel spindlil: 1550 mm
        • - Spindli ninade vaheline kaugus: 1900 mm
        • - Kahe kolmelõualise padruni vaheline kaugus: 1500 mm
        • - Võimsusvajadus: ühendatud kogukoormus 160 kva
        • - Õhutarve: umbes 500 liitrit minutis
        • - C1 + c2: 400 p/min
        • - B-telg: 12,5 p/min

      Lisainformatsioon

      • - Vasak/parem spindel: Ajami võimsus ja pöördemoment: 22/15 kW Pöördemoment: 500/794 Nm Spindli kiirus: 30-3500 p/min Spindli ninaosa: A1-8 Eesmise laagri siseläbimõõt: 130 mm Spindli ava: 85 mm Maksimaalne varda läbimõõt: 71 mm Maksimaalne padruni suurus: 315 mm C - telg 3 telge samaaegselt: X, Z, C Sisselülitusaeg: 0,5 sek Kiirliikumiskiirus: 400 p/min (144000 °/min) Etteandekiirus: 1 - 4800 °/min Gradueerimise täpsus: 0,011° (30 nurksekundit) Korduvus: ± 0,006° (± 20 nurksekundit) Spindli ketaspiduri pöördemoment: 25 kgfm Freesimine ja Bphr ajam ülemise WZG spindli jaoks: CAPTO-C6 Ajami võimsus: 15/11 kW alates 800 p/min Mootori kiirus: 60 kuni 6000 p/min Pöördemoment: WeldonS, 10, 12, 14, 16, 20, 25 Kinnituskinnitused, kinnitatud tööriistad: ER-25/ER-32 tsangpadrun

    *näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
