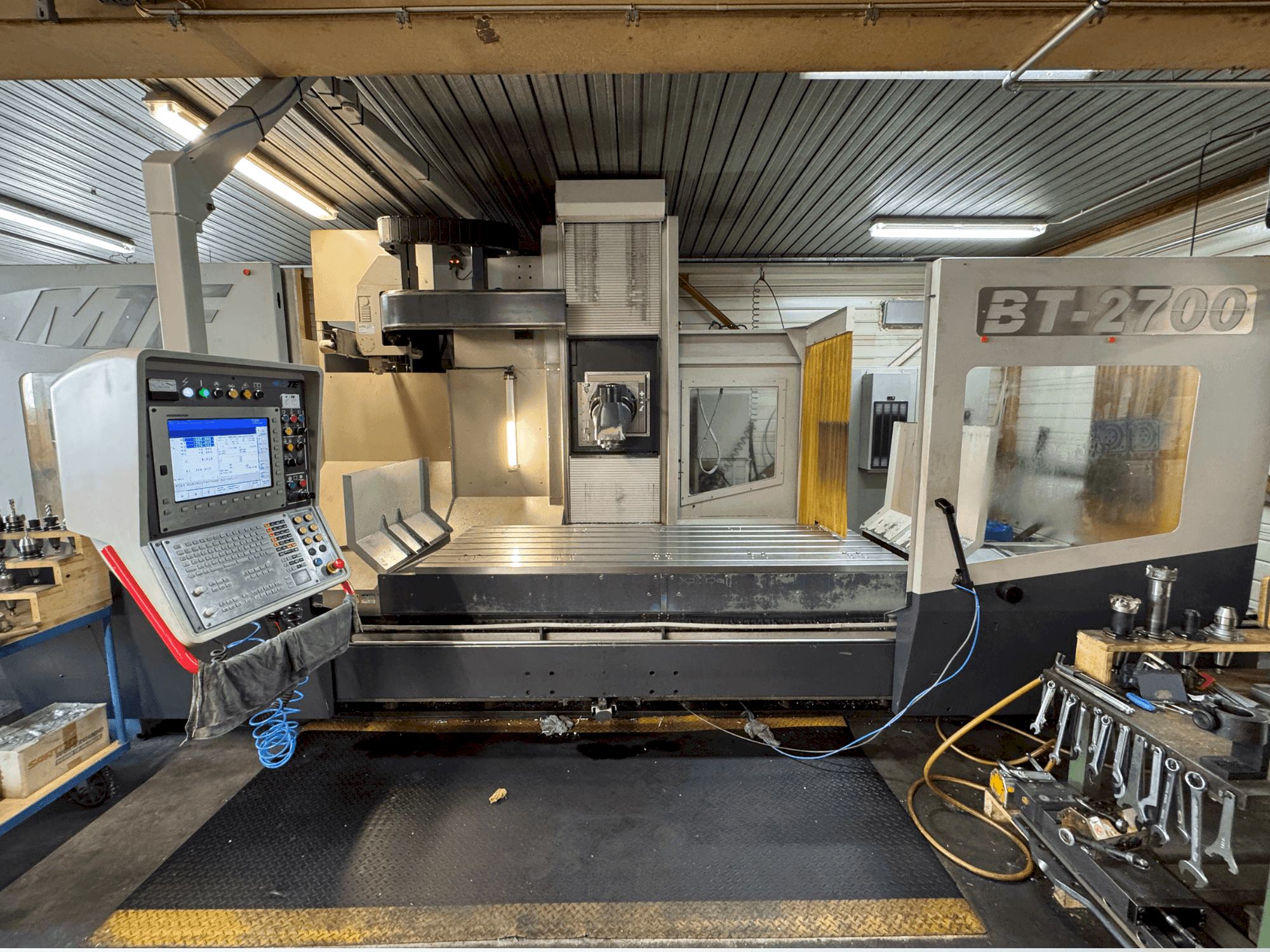

MTE - BT-2700DE-MIL-MTE-2015-00001

Täiendav varustus

• - Hüdraulikasüsteem / Jahutusseade temperatuuri reguleerimisega / Jahutus- ja määrdesüsteem Juhtkapp valgustuse ja kliimaseadmega / Teleskoopkate / Tööala valgustus / Turvapiire ja turvauks

Lisainformatsioon

Masina eelised

• Masina tehnilised eelised:
  • - Kinnituslaua/kinnituspinna pikkus: 2700 mm / laius: 1000 mm
  • - Maksimaalne ajamivõimsus: 32 kw alates 198 p/min / maksimaalne pöördemoment: 1120 nm (püsiv kuni 376 p/min) / kiirusvahemik: 0–6000 p/min / spindli kiirused 6000 p/min: madal vahemik 0–984 p/min, keskmine vahemik 918–2456 p/min, kõrge vahemik 2404–6000 p/min
  • - Cnc-juhtimine 15,1-tollise lameekraaniga ja pööratava juhtpendeliga
  • - Tunnidel 32000

Lisainformatsioon

• - Kandevõime/käik: X-telg (pikisuunaline liikumine): 2500 mm Z-telg (vertikaalne liikumine): 1250 mm (valikuline) Y-telg (külgsuunaline liikumine): 1200 mm (valikuline) Kinnituslaud/kinnituspind: Pikkus: 2700 mm Laius: 1000 mm Maksimaalne transpordikoormus: 9000 kg Konstruktsioon: Diagonaal (pöörleb kahes tasapinnas) Kiirusvahemik: 0–6000 p/min Sammu/pöörlemise asendid: 2,5 x 1 (Hirthi hammasülekandega) 144 asendit diagonaalliigendiga, 360 asendit vertikaalliigendiga Tööriistahoidik: DIN 69871 AD Tõmbetapp: DIN 69872 Vorm A Koonus: DIN 69871 Tööriista kinnitusjõud: 15 000 N Ajam Peavõll: Mootor / Mark: Heidenhaini peavõlli ajam Maksimaalne ajamivõimsus: 32 kW alates 198 p/min Maksimaalne pöördemoment: 1120 Nm (konstantne kuni 376 p/min) Kiiruse reguleerimine/ülekanne: 3 kiirust (õlijahutusega) automaatse ümberlülitusega Spindli kiirused 6000 p/min: madal vahemik 0–984 p/min, keskmine vahemik 918–2456 p/min, kõrge vahemik 2404–6000 p/min Telje ajami etteanded: Telje ajamimootorid: Heidenhain (digitaalajamid) Maksimaalne kiirliikumine: (X/Y/Z-teljed) 25 000 mm/min Maksimaalne tööetteandmine: (K/Y/Z-teljed) 15 000 mm/min Maksimaalne keskmine kiirendus: 2 minutit* Maksimaalne etteandejõud: (X/Y/Z-telg) 21 500 N Telje ajamisüsteemid: X-telg (pikisuunaline) Kuulkruvi (eelpingestatud) ® 63x40mm Z-telg (vertikaalne) Kuulkruvi (eelpingestatud) © 50x20mm Y-telg (põikisuunaline) Kuulkruvi (eelpingestatud) ® 50x20mm Kinnituslaud/laua pind: T-soonte arv: 7 T-soonte suurus: mm22 H12 Võrdlussoone: mm22 H 7 T-soonte vahe: 140 mm Ruumivajadus: Pikkus u. Kõrgus u. Laius u. BT 2700 (1250 mm juures) (Y = 1200 mm juures) Masina kaal: Kaal BT 2700 kg Ühendusvõimsus: u. 7200 mm (ilma ristkonveierita + 1280 mm) u. 3250 mm (ilma tööriistavahetita) u. 4900 mm u. 18 500 mm KVA u. 45 Põhimasina varustus: HEIDENHAIN ITNC 530 (HSCI) CNC-juhtseade 15,1-tollise lameekraani ja pööratava juhtpendeliga masina juhtimiseks masina ees ja taga. Masinaalus, kinnituslaud, masina sammas ja vertikaalne sadul on valmistatud GG30 lamellgrafiitmalmist, et parandada summutusomadusi. Freesliugur on valmistatud kvaliteetsest GJS-500 sferoidgrafiitmalmist, et tagada liugtelje maksimaalne jäikus ja seega maksimaalne mehaaniline täpsus. Automaatne freespea valuterasest (GS 60) diagonaalse konstruktsiooniga, kallutatav, 2,5° / 2,5° (valikuline 2,5° x 1°) ja kiirusega 4000 p/min (valikuline 3000/6000 p/min). Spindli orienteerimine NC-juhtimise kaudu Õlijahutusega peavõlli käigukast, 3 astet automaatse ümberlülitusega, maksimaalne võimsus 32 kW ja maksimaalne pöördemoment 1520 Nm Käigukasti hammasrattad on spiraalhammastega. Hammasrattad on valmistatud Kroomnikkelteras, karastatud ja täppislihvitud. INA lineaarsed retsirkulatsioonirull-laagrid kõigil 3 teljel X-telg (pikkused): 10 ühikut, tüüp: INA RUE 45 EL Z-telg (vertikaalne): 4 laagrit, tüüp: INA RUE 55 EL Y-telg (põiki): 8 ühikut, tüüp: INA RUE 45 EL ja täiendavad lamedad juhikud summutusliugudena Hüdraulikasüsteem: Rexroth Jahutusseade temperatuuri reguleerimisega käigukastiõli jahutamiseks. Peamine spindli ajam ja telgede ajamid Heidenhaini vahelduvvoolumootorite (digitaalsed) kaudu Heidenhaini lineaarmõõtesüsteem (0,001 mm) kõigil telgedel Hüdrauliline vastukaal vertikaalteljel Freesliugurid vertikaaltelje kohal ja all on kaetud rullkattega, et kaitsta tagumist masinaruumi Vertikaaltelg (tagumises masinaruumis) vertikaalse sadula kohal ja all on kaetud lõõtskattega, et kaitsta juhikuid, kuulkruvi ja mõõtesüsteemi saastumise eest Telgede ja kuulkruvide automaatne tsentraalne määrimine Jahutus- ja määrdesüsteem jahutusmäärdeaine varustamiseks väljastpoolt töötlemisriistadele Juhtkapp valgustusega ja kliimaseade Teleskoopkate X-telje juhikute ja ajamite kaitsmiseks Kaasaskantav elektrooniline käsiratas "Heidenhain HR-410" teljevalikuga Automaatne temperatuuri kompenseerimine Täiendav elektriline jalgpedaal käsitsi tööriistade vahetamiseks Pritsmekaitse 4 küljel suure vaateaknaga. Masina esiküljel olevad lükanduksed saab avada kogu kinnituslaua pikkuses. Täiendav lükanduks tööala tagaosas. Lükanduksed on varustatud CE-määrustele vastavate ohutuslülititega ja integreeritud masina avariiseiskamisahelasse. Turvapiire Langetus Kaitseb masina tagumist ala turvalise juurdepääsuuksega Tööala valgustus Värvitoon: grafiithall RAL 7024 / ahhaathall RAL 7038 Masina vertikaalse liikumise pikendamine Z = 1000 mm-lt Z = 1250 mm-ni Masina põiki liikumise pikendamine Y = 1000 mm-lt Y = 1200 mm-ni Automaatselt pööratav freespea diagonaalselt, jaotusega 2,5°x 1° (Hirthi hambaprofiil) Kiirus 6000 p/min BIG Plus tööriistaspindel: Tööriistaspindlil on tööriista samaaegne kooniline ja pindkontakt. Õhujahutus spindli kaudu: Tööriista jahutamiseks saab alternatiivselt tarnida suruõhku läbi tööriista keskpunkti (IKZ) vastavalt standardile DIN 69871 vorm AD. Õhujahutus jahutusvedeliku düüside kaudu (väline): Õhu tarnimine tööriistale/toorikule alternatiivina jahutusvedeliku tarnimisele tööriistaspindli väliste jahutusvedeliku düüside kaudu. Minimaalse koguse määrimine. Lubrix-süsteem: Tööriista jahutamiseks ja määrimiseks saab alternatiivselt tarnida õli-õhu segu läbi tööriista keskpunkti (IKZ) vastavalt standardile DIN 69871 vorm AD. Automaatne tööriistavahetaja HN: Masinaversioon automaatse tööriistavahetajaga, mis on paigaldatud masina alusele. Tööriista maksimaalne läbimõõt: Tööriista maksimaalne läbimõõt vabade abiruumidega magasinis: 125 mm 250 mm Tööriista maksimaalne pikkus: 380 mm Tööriista maksimaalne kaal: 20 kg Laastukonveier: Laastukonveier, mis on paigaldatud masina pikisuunas masina aluse ja kinnituslaua vahele, hingedega lindikonstruktsioon. Väljastus paremal. Teine laastukonveier: Laastukonveier, mis on paigaldatud masina pikisuunas. Masin masinalaua ees, hingedega lindiga disain. Väljastus paremal. Ristkonveier: Masina kogupikkuse vähendamiseks 1300 mm võrra, kasutades vasakul küljel hingedega lindiga disainiga ristkonveierit tagumise väljaviskega. Lihtne pritsmekaitse: Masin on varustatud lihtsa pritsmekaitsega standardse ohutus- ja pritsmekaitse asemel: Masinalaua esiküljele ja paremale tagaküljele on paigaldatud suured vaateakendega lükanduksed. HH TS 460 raadiomõõteanduri süsteem: Heidenhain TS632 raadiomõõteanduri süsteem võimaldab toorikute usaldusväärset elektroonilist mõõtmist ja joondamist freespea kõigis asendites tänu raadiolainete piiramatule signaaliedastusele praktiliste mõõtmistsüklite abil. - TS460 raadiomõõteanduri süsteem Kahesuunaline aktiveerimine Järsk koonus DIN69871 SK40 M4 mõõtetihvt (keraamiline vars), pikkus = 53 mm - Raadiovastuvõtja Painduv antenn TNC-pistikuga, ühenduskaabel (2 m) pistikuga Heidenhain juhtimiseks i TNC 530 HSCI ühendus X 112
