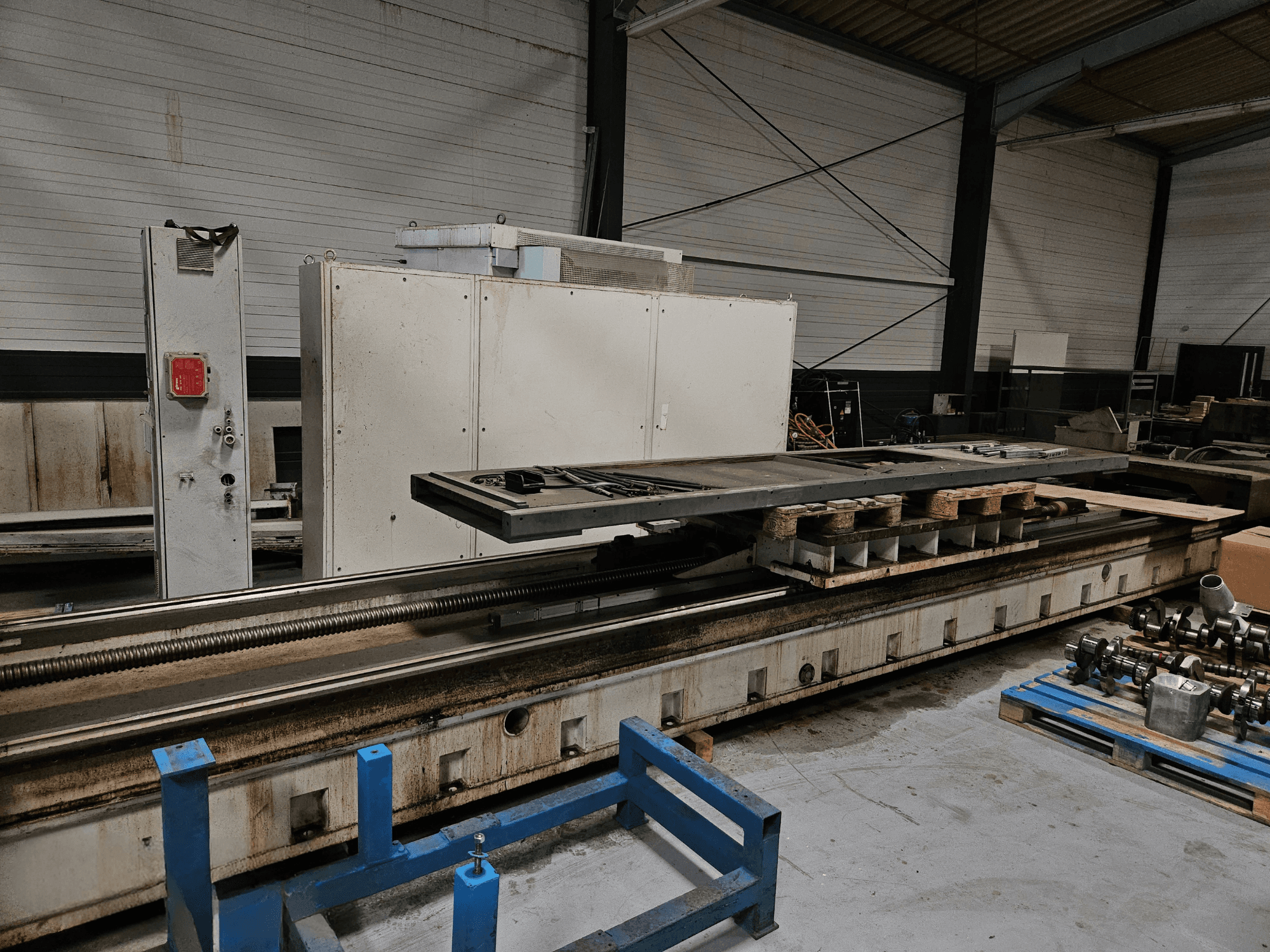

SHW - UFZ 6LDE-MIL-SHW-2008-00001

• W-telje liikumine: 1500 mm

• Digitaalsed etteandmisajamid

  • X-telg: 2-20000 mm/min

  • Y-telg: 2-24000 mm/min

  • Z-telg: 2-24000 mm/min

• Kiirliikumine

  • X-telg: 20000 mm/min

  • Y-telg: 24000 mm/min

  • Z-telg: 24000 mm/min

• Spindel

  • Pea: automaatne universaalne freespea

  • Peaspindli mootor: Siemens 1PH7 167

  • Käigukast: ZF 2K300 / SEW FF37 / FA47 B / KA Z37

  • Korratavus: ±0,002 mm

• Tööriistavahetaja

  • Tüüp: Automaatne

  • Maht: 150 tööriista

  • Maksimaalne tööriistade pikkus: 400 mm

  • Maksimaalne tööriistade kaal: 25 kg

  • Tööriista koonus: SK50 DIN 69871

  • Jaam: Pickup-punkt:

• Laud/plaadid

  • Kinnitusplaadi pind: 3600 x 3750 mm

• Elektroonika ja juhtimine

  • Juhtpaneel: Tööplatvormi integreeritud CNC

  • Servomootorid: Siemens 1FT6 seeria

  • Ajamid/regulaatorid: Indramat ECOdrive 3

  • Mõõtesüsteemid: Heidenhain LS 186C / LB 382C / ROD 480 / ROQ 425

  • Elektrooniline rõhulüliti: ifm PN 5, PN 7

• Toiteallikas

  • Pinge: 400 V, 3-faasiline, 50 Hz

  • Toiteühendus: umbes 80 kVA

  • Peakaitselüliti: 160 A (aeglaselt suletav)

  • Juhtmete ristlõige: 70 mm²

• Pneumaatika ja hüdraulika

  • Rõhk: 4-6 baari

  • Ühendus: Voolutugevus: 1,5 mm: G1/4

  • Õhutarbimine: umbes 320-400 l

  • Ventiili terminal: CP10+

  • Hüdraulikasüsteem: Bosch koos 1 x 50 l akumulaatoriga

Lisavarustus

• CNC pöörleva laua seade: Demmeler DRTN

  • Laua pindala: 2000 x 1800 mm

  • Maksimaalne pöörlemiskiirus: 4 min^-1

• Kokkupõrke jälgimine: Brankamp Typ CMS (1-kanaliline)

• Ohutuspidur: Mayr Typ 891...

• Jahutusüksus: Schimpke DK 38 V / BKW SK 250D

• Jahutusvedeliku filter: Knoll KF110/1100

• Õlifilter: ARGO D 062-156

• Laastukonveier: Richter SP 250/63 (x2)

• Mõõtesüsteem: m&h 20.10 Set Multi SK50 / m&h 35.10 TS plug

• Määrimine: Automaatne

• Masinakate: 3-külgne
