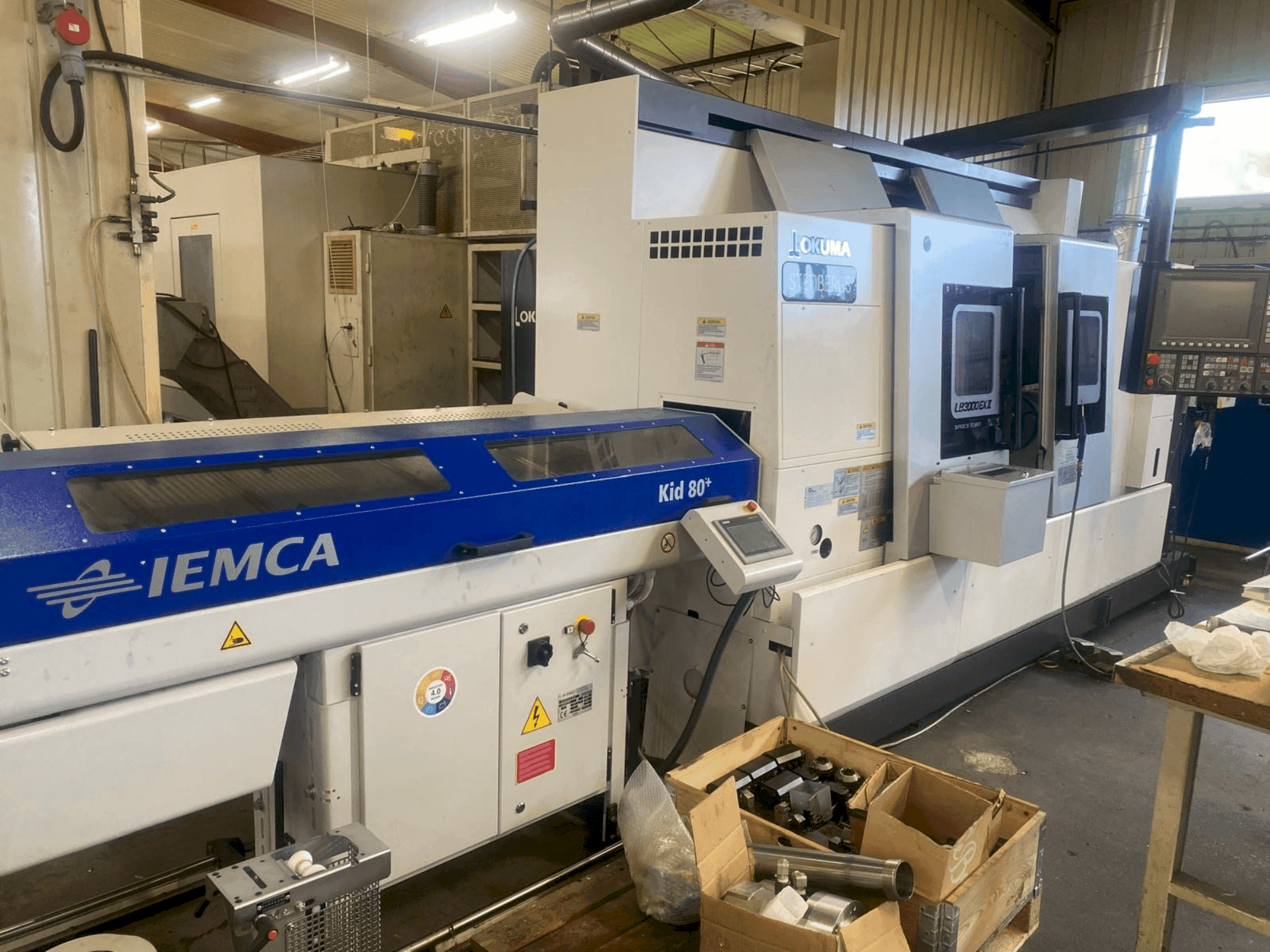

Okuma - LB 3000 EX II with Iemca KID 80SE-TUR-OKU-2022-00001

• Spindlite otste vaheline kaugus: 1085 mm

• Maksimaalne treimisdiameeter: 340 mm

• Vardakapasiteet peavõlli tõmbetoru kaudu: 80 mm

• Abispindli ava läbimõõt: 63 mm

• Abispindli tõmbetoru läbimõõt: 52 mm

• Ajamiga tööriistade pöörlemiskiirus: 45–6000 p/min

• Juhtimine: Okuma OSP P300L (OSP Suite), 15" ekraan

• Konfiguratsioon: põhivõll (vasakul) + abivõll (paremal), Y-telg, ajamiga tööriistadega revolver (radiaalne tööriistade kinnitus)

• Maksimaalne treimisdiameeter: 340 mm

• Spindli pöörlemiskiirused:

  • Vasak (peavõll): 42–4200 p/min

  • Parem (abispindel): 50–6 000 p/min

• Spindli mootorid:

  • Vasak (peamine): PREX 30/22 kW

  • Parem (abispindel): PREX 11/7,5 kW

• Spetsiaalne põhivõll (valik „Big Bore”): Ø91 mm, ots JIS A2-8, 42–4 200 p/min, PREX 30/22 kW, maksimaalne pöördemoment 700 Nm

• Juhtimis- ja seirefunktsioonid:

  • Spindli orientatsioon

  • Lõikekoormuse seire („Load Monitor”) valitav kõigi telgede ja spindlite jaoks

  • One-Touch IGF M-E dialoogiprogrammeerimine

  • Tööriista kasutusaja jälgimine: töödeldud detailide arvu, lõikamisaja ja lõikekoormuse järgi; automaatne sarnase tööriista vahetus või seiskamine/häire, kui asendust ei ole

• Masina lisavarustus: täiendav loputus vasakpoolsete liugurite kattedele

Lisavarustus

• 250 mm SMW-padrun põhivõllil

• 170 mm Kitagawa-tõmbur abispindlil

• 6 komplekti pehmeid lõuapidemeid

• 4 sirget ajamiga tööriistahoidikut

• 4 nurgajuhitavat tööriistahoidikut

• 2 kahepoolset treimisvahendihoidikut

• 4 puurvarraste hoidjat

• 8 standardset treimisvahendi hoidjat

• 8 sirget ER-hoidikut umbes 30 ER-kinnitusmuhviga

• Töödetailide kinnitus (padrunid)

  • SMW‑Autoblok BBD250‑77 / A8, hüdrauliline 3-lõuaga padrun

    • Komplektis: 1 komplekt pehmeid ülemisi lõuad, hüdrauliline silinder VN170‑77, tõmbetoru siseläbimõõduga 72 koos silindri äärikuga

    • Maksimaalne pöörlemiskiirus: 4 000 p/min; varraste läbimõõt: Ø72 mm

  • Kitagawa B206 (Ø170 mm), hüdrauliline 3-lõuaga padrun

    • Komplektis: 1 komplekt pehmeid ülemisi lõuendeid, hüdrauliline silinder SR1146, tõmbetoru/silindri äärik, väljatõukaja

    • Maksimaalne pöörlemiskiirus: 6 000 p/min

• Detailide käitlemine

  • Detailide püüdur, pöörleva kausiga, Ø80 × L150 mm, maksimaalselt 5,8 kg

• Laastude juhtimine

  • Cromar laastukonveier mudelile LB3000 EX II C1000, ribatüüpi, väljastus paremale

• Varraste etteandmine ja liidesed

  • Varraste etteanduri liides (OSP P300L)

  • IEMCA KID 80+ varraste etteandja (SX – vasakpoolne) Okuma LB3000 EX II jaoks

    • Komplektis: 7-tolline puutetundlik HMI, mehaaniline/elektriline liidestuskomplekt, täiendav valgustuskomplekt, rulljuhikomplekt ümmarguste/kuusnurksete varraste jaoks, spindli pikendus, varraste tõukaja D=26 mm, varraste tõukaja D=15 mm, paberkäsiraamatud

    • Lisatarvikud: põrandaraam pikiliikumiseks Z-teljel; spindli vooder/reduktsioonitoru
