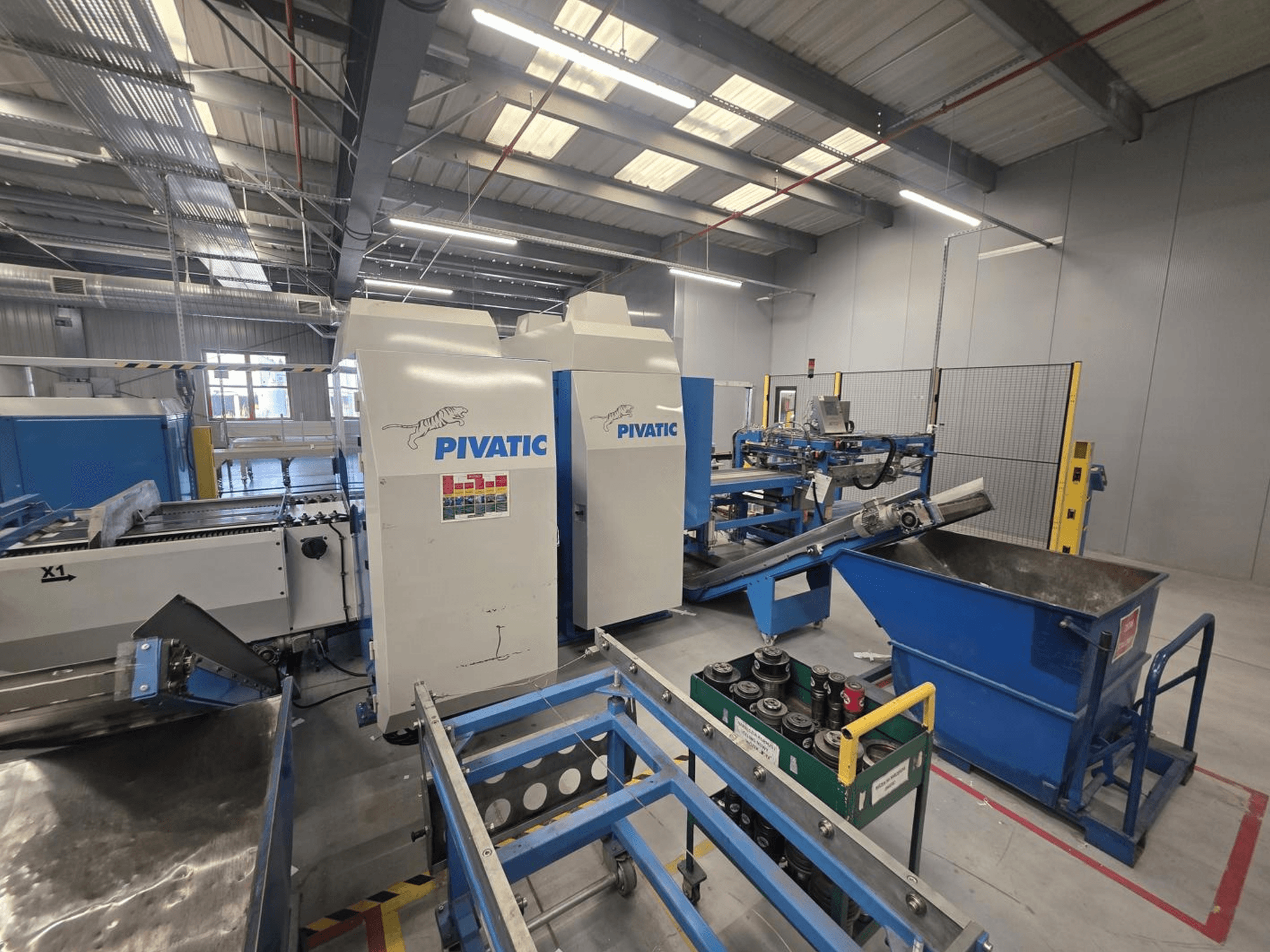

Pivatic - Punching Line PCC80-e TT HTPL-PUN-PIV-2013-00001

• Kasutusalad: Aukude, väljalõigete ja sisselõigete tegemist nõudvate lameda lehtmetallist detailide (paneelid, kinnitused, korpused, elektripaigaldiskappide osad jne) seeriatootmine

• Tootmisprotsess: rull → lahtirullimine → sirgendamine → positsioneerimine → TT-stantsimine → HT-stantsimine → detailide lõikamine → väljastamine/virnastamine

• Tehnilised andmed:

  • Lehe laius: 60–830 mm

  • Lehe paksus: 0,5–2,0 mm (saadaval versioon kuni 4,0 mm-ni)

  • Rulli maksimaalne kaal: 5 000 kg

  • Paigaldatud võimsus: 20 kW

  • Toitepinge: 3 x 400 V + PE

  • Sagedus: 50 Hz

• Punktlõikamissüsteem:

  • TT (Thick Turret): CNC-puurimine standardse kassett-tüüpi tööriistadega paindlike aukude/väljalõigete/kontuuride jaoks

  • HT (Hard Tool): teine stantsimissektsioon, mis kasutab spetsiaalseid tööriistu korduvateks toiminguteks

• Ruuminõuded:

  • Põhiliini pindala: 17,5 x 5,5 m

  • Lisaruum jäätmetele: 1,5 m

  • Lisaruum HT-sektsioonile: 1,55 m

• Masina seisund: Täielikult töökorras ja tootmises; ülevaatus ja katsetamine võimalik

Lisaseadmed

• Komplektis:

  • Rullide paigutamise käru

  • Rullide lahtikerija

  • Lehe sirgendaja

  • Rullide lahtirullimise/sirgendamise seadme ja rullikute juhtpaneel

  • Peajuhtpaneel

  • Kallutatav konveier valitava toote väljastamiseks

  • Transpordi- ja virnastamismoodul

  • Ohutussüsteem koos fikseeritud kaitsepiirete ja fotoelektriliste tõketega

  • Juhtimiskapp koos hüdraulilise jõuallikaga

  • Tööriistakassettide veokärud

  • Kõvade tööriistade transpordi- ja hoiustamisjaam

• Komplektis ei sisaldu:

  • Lõikeriistad

  • Tööriistakassetid

  • Mõnel fotol on kujutatud robot
