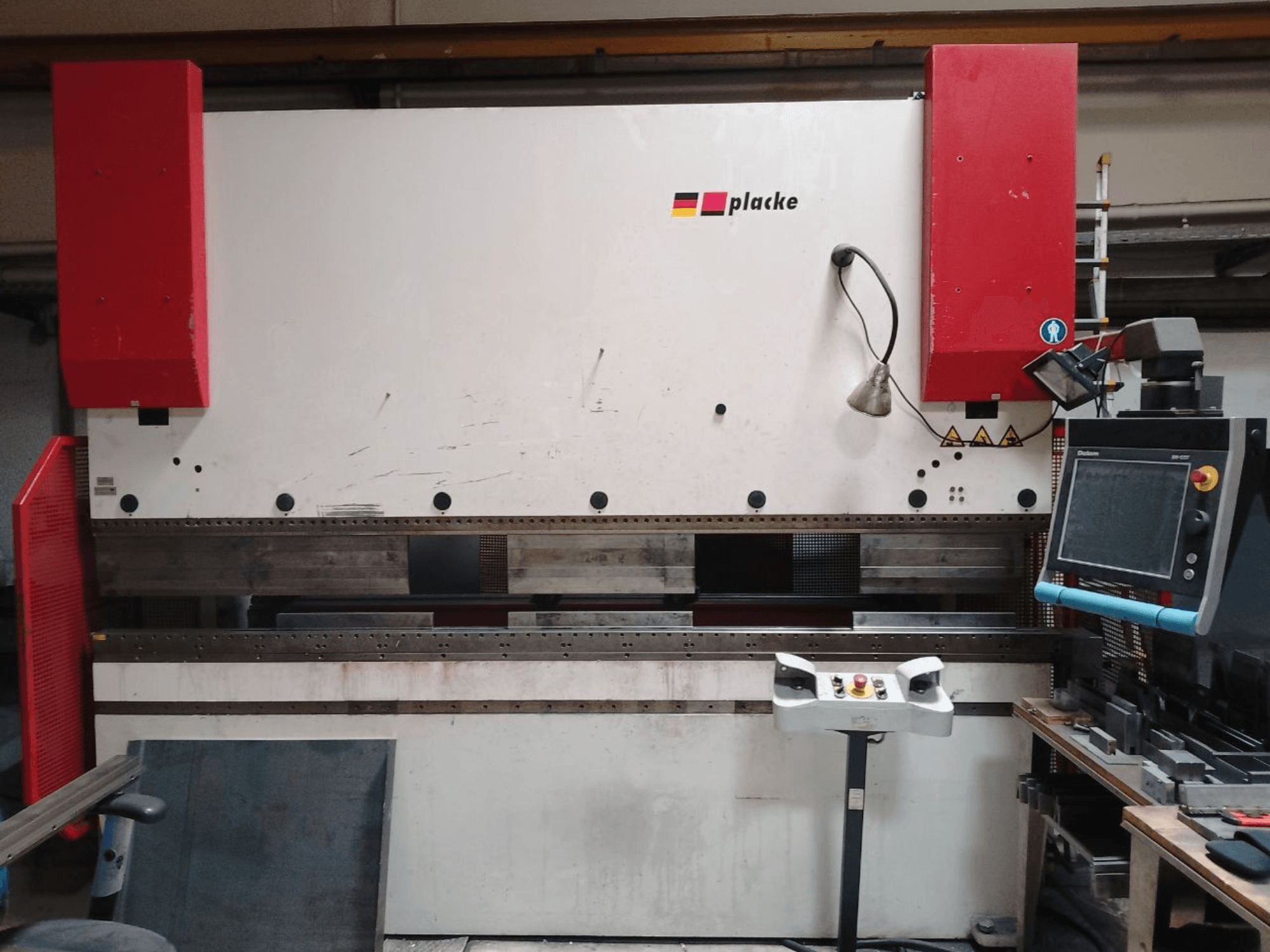

See 4-teljeline PLACKE QPB-4 150/3100 on valmistatud 2001. aastal. Selle surujõud on 1500 kN ja painutuspikkus 3100 mm, mistõttu sobib see mitmesugusteks painutusrakendusteks. Masinal on mehaaniline kumerussüsteem ning see on varustatud ulatusliku tööriistade ja lisaseadmete komplektiga. Kui soovite omandada kõrgekvaliteedilisi painutusvõimalusi, kaaluge meie müügis oleva PLACKE QPB-4 150/3100 painutuspressi ostmist. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: PLACKE
- aasta: 2001
- MUDEL: QPB-4 150/3100
- tootmistunnid: 9584
- rakenduse tüüp: Painutamine
- Asukoht: Saksamaa
- seadme tüüp: Survepress
- juhtseadme tootemark: DELEM
Tehniline teave - PLACKE QPB-4 150/3100
Kontrollseade
- Juhtimismärk: DELEM
- Juhtimismudel: DA-69T
Mõõtmed
- Masina kõrgus: 2820 mm
- Masina pikkus: 3400 mm
- Masina kaal: 11000 kg
- Masina laius: 1700 mm
Liikumine
- Telgede arv: 4
Tehnilised andmed
- Painutus pikkus: 3100 mm
- Pressijõud: 1500 Kn
Lisainformatsioon
- Juhtimissüsteem / tarkvara: Delem DA-69T CNC-juhtimissüsteem (4 telge)
- Tööaeg: 9 584,1 tundi
- Maksimaalne töörõhk: 300 bar
- Püstikute vahekaugus: 2 600 mm
- Silindri tööliikumine: 215 mm
- Paigalduskõrgus: 525 mm
- Tööava sügavus: 300 mm
- Töökõrgus (ilma laua ja tööriistadeta): 900 mm
- Kiirtoite kiirus: 150 mm/s
- Töökiirus: 0–9,8 mm/s
- Tagasiliikumise kiirus: 100 mm/s
- Ohutuskäik: < 10 mm/s
- Peatumisaeg: 0,15 s
- Ohutuskaugus: 270 mm
- Tõukuri viivitusaeg: 0–9,9 s
- Ajamivõimsus: 11 kW
- Ühendatud koormuse koguvõimsus: 15 kW
- Pinge / sagedus: 400 V / 50 Hz (3 PEN)
- Juhtpinge: 24 V DC
- Nimetisvool: 30 A
- Kaitsme nimivool: 35 A
- Hüdraulikamahuti maht: 270 L
- Õli maksimaalne töötemperatuur: 80 °C
- Õli filtreerimine täitmisel: < 25 µm
- Müratase: < 70 dB(A)
- X-telje liikumisulatus: 600 mm (maksimaalne kiirus: 400 mm/s, täpsus: +/- 0,02 mm, mootori pöördemoment: 1,9 Nm)
- R-telje liikumisvahemik: 200 mm (maksimaalne kiirus: 200 mm/s, täpsus: +/- 0,05 mm, mootori pöördemoment: 1,9 Nm)
- Z1–Z2–Z3–Z4-telgede reguleerimisvahemik: 2400 mm (käsitsi reguleeritav)
- Kumerussüsteem: Wila mehaaniline kumerussüsteem (0,6 kW, juhitav CNC kaudu)
- Tööriista kinnitus / süsteem: Wila Modufix
- Töökeskkonna temperatuur: +5 °C kuni +40 °C
- Töökeskkonna niiskus: 30% kuni 95% (kondenseerumata)
- Komplektis olevad tarvikud ja tööriistad:
* Jalgpedaaliga juhtpaneel
* Tehniline dokumentatsioon (1 komplekt)
* Lehetoetusvarred: 2 x 1 m, 2 x 0,5 m
* Stantsid (ülemised tööriistad): 5 x 515 mm (28°, H200); 2 x 100 mm (28°, H200); 1 x 200 mm (28°, H200); 1x igaüht 20 mm, 30 mm, 35 mm, 40 mm (28°, H200); 2x 100 mm (28°, H200 nurgalõikega); 2x 255 mm
* Stantsid (alumised tööriistad): 5x 515 mm (12x30°, R=1, H55); 6x segmenteeritud (12x30°, R=1, H55) [kogulaius 3 m]; 4x 515 mm; 1x 475 mm; 8x segmenteeritud [kogulaius 3 m]; 1x 515 mm (50x80°, R=5, H55); 1x täpsustamata; 1x 200 mm (V=8, 30°, R=1, H55)
* Tööriistade pikendused: 1x 1240 mm (H140, L410), 2x 50 mm (H100), 4x eritellimusel valmistatud (H100)
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
