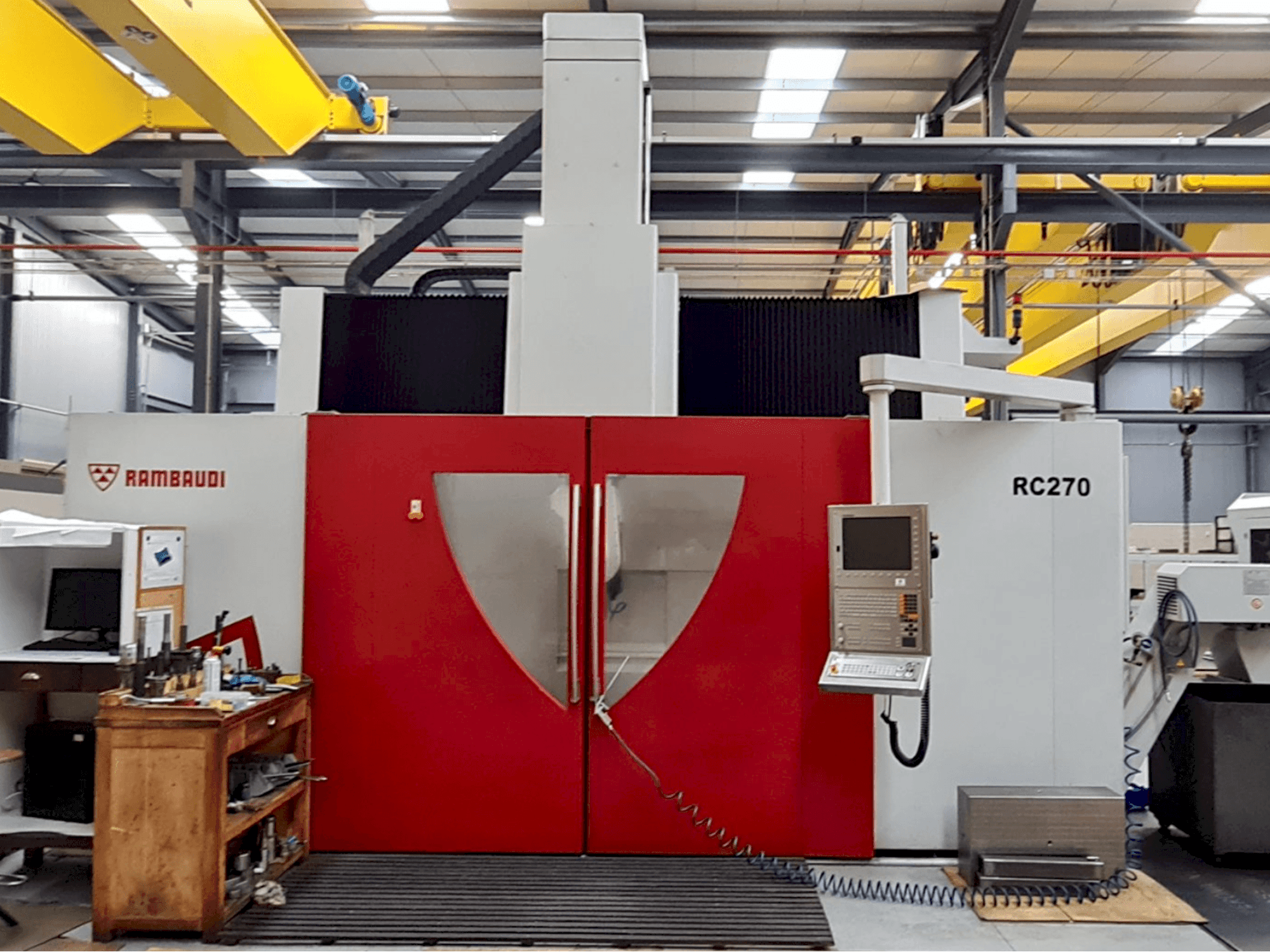

Rambaudi - RC 270PT-MIL-RAM-2014-00002

Masina eelised

Kvalitatiivsed eelised masinale

• Liigutatava risttalaga arvjuhtimiskeskus, sobib kiireks 5 teljega töötlemiseks
• Kaks külgmist sammast, millel jookseb risttala
• Põiktala, mis toetab ramihoidjat risti sadulat ja libiseb sammaste peal
• Ristsadula sees vertikaalselt libisev jäär
• Jäära alumise osa külge kinnitatud pea
• Töölaud sammaste keskel järgmiste omadustega: 2500 x 2000 mm // 10000 kg/m2 // malmlaua paksus 300 mm // 8 t-pilu - laius 28 mm
• Masin on varustatud 2-teljelise glob 89 g freespeaga (c ja pidev)
• Peakahvli sees on 24000 p/min spindel, hsk-a 63 tööriistakoonus

Masina tehnilised eelised

• X ja x1 = 2200 mm // kiirus: 40 m/1' // risttala pikisuunaline translatsioon kahel sambal
• Y = 2700 mm // kiirus: 40 m/1' // silindri hoidiku risti sadula põikisuunaline nihe risttalal
• Z = 1250 mm kiirus: 40 m/1'
• C pidev = 400 (+/- 200 °) // pea pöörlemine ümber silindri vertikaaltelje
• Pidev = 230 ° (+ 120 °, -110 °) // elektrispindli toe pöörlemine peakahvli sees
• Masina lineaarsete telgede täpsus (x, x1, y, z): p = 0,015 mm / muunduri optiline joon
• Polaarmasina telgede täpsus (c,a): 15 kaaresekundit - korratavus 10 kaaresekundit / muunduri kodeerija
• Pöördemoment: c, a pidev = 1000 nm // c, a pidurdatav = 4000 nm

Lisainformatsioon

38428 masin töötundidel // 23655 lõiketundi
