Romi - C 510DE-TUR-ROM-2014-00001

Lisavarustus

• Konsool: Automaatne tsükkel pikisuunas koos konsooli süvendi aktiveerimisega.

Masina eelised

Masinate tehnilised eelised

• Automaatsed funktsioonid: tööriista kinnitus, juhtpindade karastamine, freespindi kiiruse lülitamine, raami tsüklid ja juhtpindade määrimine.

• Eriversioonid: täisvarustus, manuaalne kiiruse reguleerimine, vähendatud kiirusvahemik, käsitsi pinguldamine, numbriline näidik välistootmiseks ja kliimakontrollitud versioon ilma juhtimissüsteemita.

• Juhtpinnad: karastatud ja pinnatud vastupinnad.

• Tõusufreesimine: automaatne seade lisatud.

• Automaatne tööriista kinnitus

Lisainfo

Erilised masinaversioonid: Tõstetud freespinkide päitsed, automaatsed raami tsüklid ja vastavus välisriikide standarditele kokkuleppel.

Masina kirjeldus:

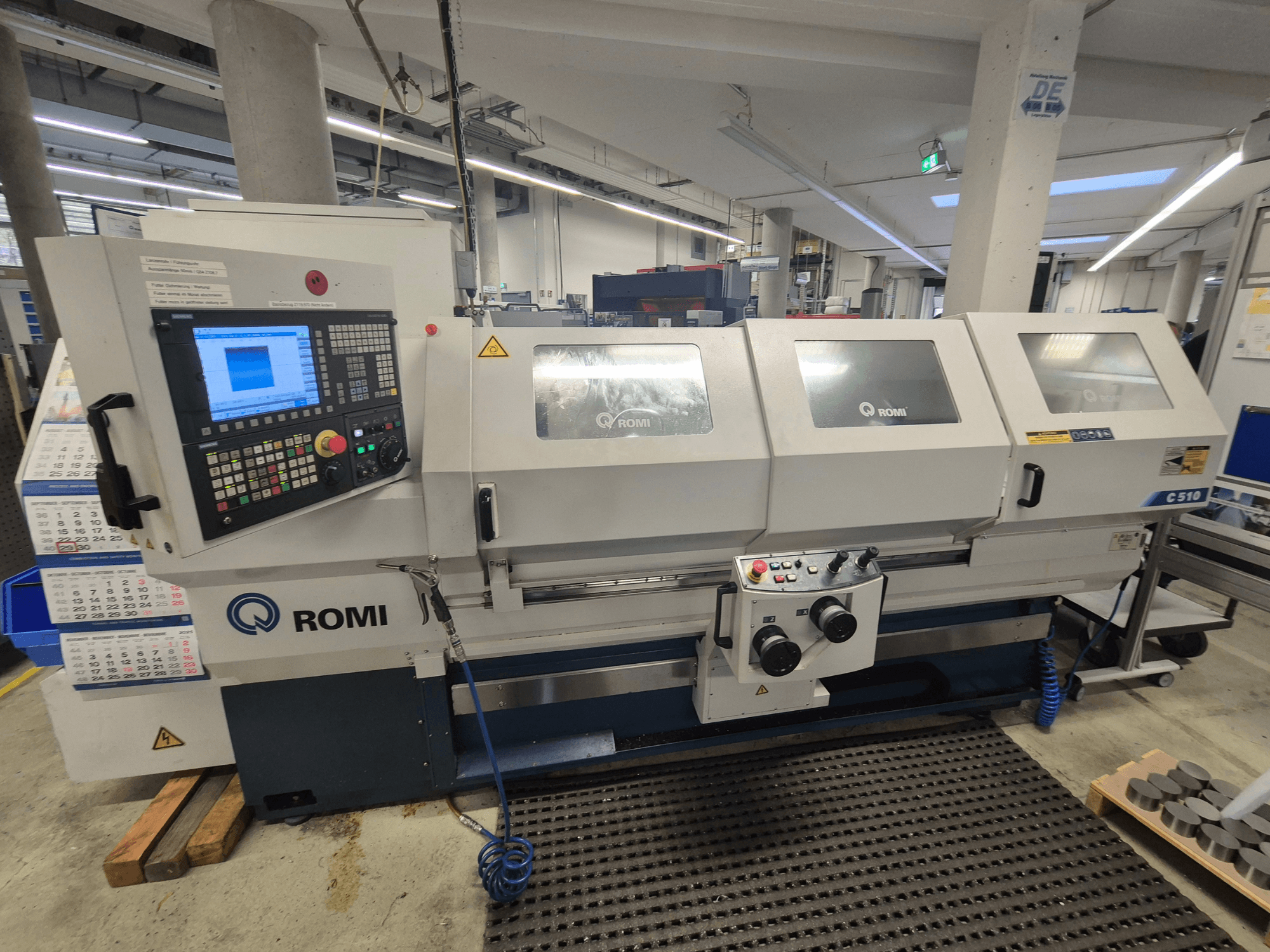

ROMI C 510 V5.0 - SIEMENS: CNC-Horisontaal-Drehmasin - ROMI C 510 V5.0 - SIEMENS

Standardausjuhtimine:

. Siemens-Steuerung 828D sl, mit 10,4" LCD-Farbmonitor.

. ASA A2-6" Spindelkopf, pöördemoment: max. 303 Nm bzw. ASA A2-8", max. Drehmoment 408Nm, mit 520mm Schwingdurchmesser.

über Bett, 450 mm Schwingdurchmesser über Schlittenführung und 255mm Schwingdurchmesser über Planschlitten.

. Reitstock mit manueller Positionierung des Grundkörpers, mit manueller Betätigung der Pinole (stehende Zentrierspitze) MK-4.

. Eilgang längs/quer mit 10.000mm/min

. Herausziehbarer Spänewanne

. Elektroanlage lieferbar für folgende Spannungen/Frequenzen: 400VCA / 50-60Hz

. Abgedichte Arbeitsraumleuchte

. ROMI RMMP manuelles Maschinenpaket, bestehend aus CNC gesteuertem Hauptschlitten mit zwei

elektronischen Handrädern für X- und Z-Achse, Joystick-Schaltern und der

bedienerfreundlichen Siemens tarkvara "Manual Machine Plus".

. Adapterplatte Multifix K22 Type B mit Multifix Stahlhalterkopf B K22

. Schleppeinrichtung für Reitstock

. Automatische Schmierung mit Inline-Filter und Füllstandsensor

. Kühlsystem, komplett mit Kühlmittelbehälter und Kühlmittelpumpe (10l/min,@7bar, 1,5kw/ 2cv)

. Kühlwasser Spritzpistole mit zusätzlicher Pumpe

. Elektrischer Schaltschrank mit Kühlung über Zentrifugalgebläse und Überdruck.

. Spritzschutz, komplett, Schutztüre mit Sicherheitsfenster und Verriegelung durch elektrische Sicherheitsschalter

. Schrauben und Muttern für Nivellierung

. Schraubwerkzeugsatz für den Betrieb der Anlage

. Vollständige Dokumentation für das ROMI-Produkt auf CD

. Standardlackierung : Epoxidlack strukturiert Munsell-Blau 10B-3/4 ja Epoxidlack strukturiert grau RAL 7035.

. Kohaldatakse kehtivaid CE-Sicherheitsnõudeid.

Steuerungsbeschreibung:

SIEMENS 828D sl

Standardfunktsioonid:

1 - RESSOURCEN UND CNC-LEISTUNG

- Genauigkeit 80-Bit-NANOfp

- Minimale Blockzykluszeit = 80-Bit-NANOfp

- Look Ahead = 1

- Beschleunigung mit Ruckbegrenzung

- Taktsynchrone Prozesse und Hochgeschwindigkeitsausgang

- Sprachen: Deutsch, Portugiesisch, Englisch, Spanisch, Italienisch, Französisch

- Ethernet-Schnittstelle

- USB-liidesed

- Teilummer, Maschinenzykluszeit und Uhr

- Arvutamisfunktsioon

2 - PROGRAMMEERIMISRESSOURCEN:

- Verzeichnis geordnet nach Programm, Unterprogramm und Zyklen

- höhere Programmiersprache

- Programmieranleitung

- Programmieranleitung CNC-Programmierung CNC-Programmierung

- Programmsatzsuchlauf

- Taustaprogrammeerimine

- Unterprogrammaufruf

- Speicherprogrammnummer

- Osaprogrammisalvestus = 3 MB

- Programm laden / salvestada

- Programmerstellung und -bearbeitung

- Linear-, Kreis- und Schraubenlinien-Interpolatsioon

- Verweilzeit

3 - VORSCHUBFUNKTIONEN:

- Vorschub in mm/min või Zoll/min

- Vorschub in mm/min või Zoll/min

- Vorschub und genaues Positionieren an den Ecken

- Genauhalt

4 - GRAFISCHE FUNKTIONEN:

- PC-ähnlich

- Animierte Elemente - Unterstützung Zyklusparameter

- Graafiline simulatsioon 2D

5 - KOORDINATENSYSTEME:

- Arbeitsebenenauswahl

- Werkstückkoordinatensystem mit 100 Paaren

- Masinakoordinaatorisüsteem

- Voreinstellen des Werkstückkoordinatensystems

- Lokales Werkstückkoordinatensystem

- Eingabemaske für Werkzeuglängenvermessung (manuelle Betriebsart)

6 - KOORDINATENWERTE UND ABMESSUNGEN:

- Geschwindigkeit und Abmessungen in Zoll und metrisch

- Programmierung in Absolutmaß und Kettenmaß

- Linear- und Kreisinterpolation mit Polarkoordinaten

- SKAALA / ASCALE

- PEEGEL / AMIRROR

- Koordinatensystemdrehung

- Nullpunkttransfer

7 - SPINDELFUNKTIONEN:

- U/min S-koodis

- Winkelpositionierung Spindel (M19 ja Spos)

8 - ANGEWENDETE WERKZEUGFUNKTION:

- Werkzeugradiuskorrektur

- Manuelle Messung von Werkzeuglänge und -radius

- Werkzeugkorrektur Korrekturpaare (pikkus ja läbimõõt) = 256 ja 512 für AP-Version

- Werkzeugverwaltung

- Standzeitverwaltung

9 - MAKRO:

- Parameter-Programierung

- Makro und Anwendervariablen

- Süsteemimuutujad

10 - LIHTSUSTUSPROGRAMMIDE FUNKTSIOONID:

- Festzyklus zum Bohren, Ausbohren und Gewindeschneiden

- Kreisförmiges Muster für just und kreisförmige Nuten

- Festzyklus zum Gewindebohren ohne Ausgleichsfutter

- Festzyklus zum Gewindefräsen

- Gewindebohren mit Ausgleichsfutter

- Gewindereparaturzyklus

11 - PROGRAMMIERFORMAT - 828D sl-REIHE:

- Programmierformat ISO-kood

- Programmierunterstützung CNC-Programmierung

12 - BETRIEBSMODI:

- JOG-Betrieb

- Handrad-Betrieb

- MDA-Betrieb

- Automatikbetrieb

- Einzelsatzbetrieb

- Programmhalt

- Wahlweiser Halt

- Programmtest

- Satz löschen

- Achsreferenzierung durch Programm

- Werkzeugrückzug und Repositionierung in JOG-Betrieb (Taste REPOS)

- Programmneustart

- Automatischer Betrieb über Speicher oder Fernsteuerung

13 - WARTUNGSFUNKTIONEN:

- NOT-HALTControlKirjeldus:

SIEMENS 828D sl

Standardfunktsioonid:

1 - RESSURSID JA CNC JÕUDLUS

• 80-bitine NANOfp täpsus

• Minimaalne plokitsükli aeg = 80-bitine NANOfp

• Look Ahead = 1

• Kiirendus koos tõmbepiiranguga

• Sünkroonsed protsessid ja kiire väljund

• Keeled: Saksa, portugali, inglise, hispaania, itaalia, prantsuse, prantsuse keel

• Ethernet-liides

• USB-liides

• Osa number, masina töötsükli aeg ja kell

• Arvutusfunktsioon

2 - PROGRAMMEERIMISVAHENDID:

• Kataloog, mis on korraldatud programmi, alaprogrammi ja tsüklite kaupa

• Kõrgetasemeline programmeerimiskeel

• Programmeerimisjuhend

• CNC programmeerimise käsiraamat

• Programmiploki otsing

• Taustaprogrammeerimine

• Alamprogrammi üleskutse

• Programmi numbri mälu

• Osaprogrammi mälu = 3 MB

• Programmi laadimine / salvestamine

• Programmi loomine ja redigeerimine

• Lineaarne, ring- ja spiraalinterpolatsioon

• Viivitusaeg

3 - SÖÖTMISFUNKTSIOONID:

• Söötmine mm/min või tolli/min

• Söödakordaja mm/min või tolli/min

• Söötmiskiirus koos täpse positsioneerimisega nurkades

• Täpne peatamine

4 - GRAAFILISED FUNKTSIOONID:

• PC-taoline kasutajaliides

• Animeeritud elemendid - tsükliparameetrite tugi

• 2D graafiline simulatsioon

5 - KOORDINAATSÜSTEEMID:

• Töötasapinna valik

• Tööpinna koordinaatsüsteem 100 paariga

• Masina koordinaatsüsteem

• Tooriku koordinaatsüsteemi eelseadistamine

• Töödetaili kohalik koordinaatsüsteem

• Sisendmask tööriista pikkuse mõõtmiseks (manuaalne režiim)

6 - KOORDINAATIDE VÄÄRTUSED JA MÕÕTMED:

• Kiirus ja mõõtmed tolli- või meetermõõdustikus

• Programmeerimine absoluut- ja inkrementaalmõõtmetes

• Lineaar- ja ringinterpolatsioon polaarkoordinaatidega

• MÕÕTMINE / ASKALATSIOON

• PEEGEL / PEEGELPILT

• Koordinaatsüsteemi pööramine

• Nullpunkti ülekanne

7 - SPINDLI FUNKTSIOONID:

• RPM S-koodis

• Spindli nurgapositsioonimine (M19 ja Spos)

8 - RAKENDATUD TÖÖRIISTA FUNKTSIOONID:

• Tööriista raadiuskompensatsioon

• Tööriista pikkuse ja raadiuse käsitsi mõõtmine

• Tööriista kompenseerimise paarid (pikkus ja läbimõõt) = 256 ja 512 AP-versiooni puhul

• Tööriista juhtimine

• Tööriista eluea haldamine

9 - MACRO:

• Parameetrite programmeerimine

• Makro- ja kasutajamuutujad

• Süsteemi muutujad

10 - LIHTSUSTATUD PROGRAMMEERIMISFUNKTSIOONID:

• Puurimise, puurimise ja keermestamise fikseeritud tsüklid

• Ringjooned sirgete ja ringikujuliste soonte jaoks

• Jäik keermestamistsükkel (ilma kompensatsioonipingita)

• Keermeviskefreesimise tsükkel

• Keermestamine kompensatsioonipingiga

• Keermeparandustsükkel

11 - PROGRAMMIMISVORMAT - 828D sl SEERIA:

• ISO-koodiga programmeerimise vorming

• CNC programmeerimise tugi

12 - TÖÖREŽIIMID:

• JOG-režiim

• Käsiratta režiim

• MDA-režiim

• Automaatne režiim

• Ühe ploki režiim

• Programmi seiskamine

• Valikuline seiskamine

• Programmi test

• Ploki kustutamine

• Teljele viitamine programmi kaudu

• Tööriista sissetõmbamine ja ümberpaigutamine JOG-režiimis (REPOS-klahv)

• Programmi taaskäivitamine

• Automaatne töötamine mälu või kaugjuhtimispuldi kaudu

13 - HOOLDUSFUNKTSIOONID:

• HÄDASEISKAMINE (E-STOP)
