MAS - SP280 SYDE-TUR-MAS-2013-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

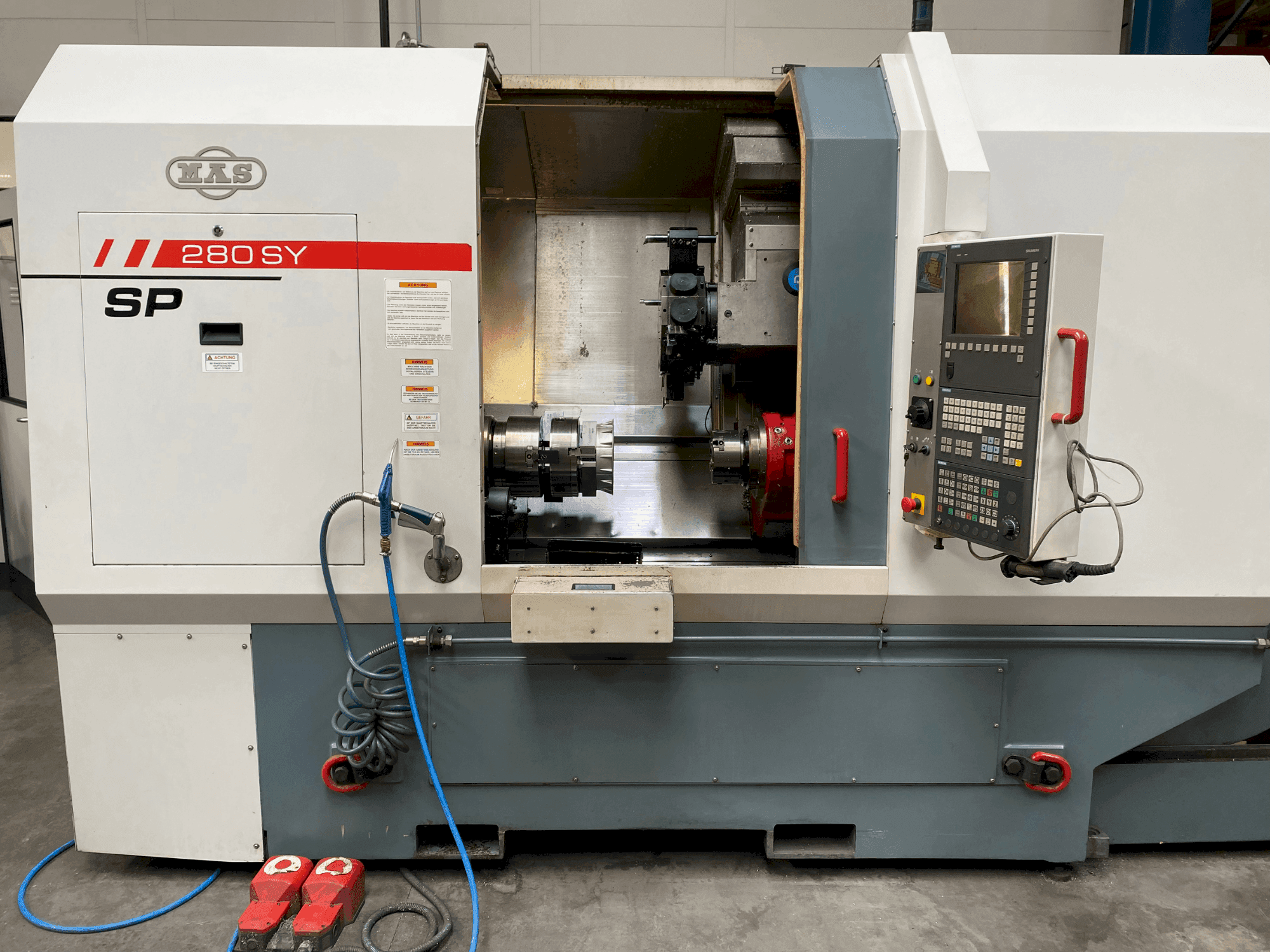

See 3-teljeline MAS SP280 SY on toodetud 2013. aastal. See masin sobib ideaalselt horisontaalseks täppistorniiriks ja säilitab oma aastatest hoolimata tugeva funktsionaalsuse. Kindel valik teie töötlemistoimingute tõhustamiseks. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: MAS
- aasta: 2013
- MUDEL: SP280 SY
- rakenduse tüüp: Treimine
- Asukoht: Saksamaa
- seadme tüüp: Horisontaalsed treipingid
- juhtseadme tootemark: SIEMENS
Tehniline teave - MAS SP280 SY
Üldandmed
- Mõõtmislaius: 2122 mm
- Mõõtmissügavus: 3875 mm
- Mõõtmiskõrgus: 2345 mm
- Masina kaal: 7900 kg
Kontrollseade
- Kaubamärk: SIEMENS
- Mudel: Sinumerik 840 D
Põhiajam
- Spindlite arv: 1
- Spindli kiirusvahemik: 4700 rpm 1/MIN
- Spindli mootori võimsus: 21 / 27 kW
- Telgede arv: 3
Liikumine
- X-TELG Liikumine: 194 mm
- X-TELG Etteandevõimsus: 5 kN
- X-TELG Kiire traavers: 30 m/min
- X-TELG Täpsus: 0.004 mm
- Y-TELG Liikumine: 100 mm
- Y-TELG Etteandevõimsus: 10 kN
- Y-TELG Kiire traavers: 15 m/min
- Y-TELG Täpsus: 0.004 mm
- Z-TELG Liikumine: 640 mm
- Z-TELG Etteandevõimsus: 12 kN
- Z-TELG Kiire traavers: 30 m/min
- Z-TELG Täpsus: 0.008 mm
Toorik
- Tooriku dünaamiline takistus pea kohal: 570 mm
- Tooriku kaal: 50 / 100 kg
Lisainformatsioon
Lisavarustus
Lisatarvikud: 2x 3 lõualiigilised pingid / Pöörlev tööriistahoidik / Radiaalvõlli hoidik / Aksiaalvõlli hoidikud
Lisateave
Spindli nina (din 55026): a6
Max. Spindli pöördemoment mh s1/s6 - 40%: 200 / 257 nm
Max. Varraste läbilaskmine: 81 mm
X-telg: kuulikruvi läbimõõt/kõrgus: 32 / 12 mm
Z-telg: kuulikruvi läbimõõt / samm: 40 / 15 mm
Y-telg: kuulikruvi läbimõõt/amm: 32 / 12 mm
Max. Pööramise läbimõõt: 280 mm
Max. Pöördepikkus keskpunktide vahel: 490 mm
Tarkvara versioon: versioon: v01. 04 +sp02/ ilma integreeritud turvaoptsioonita
Tööriistad Tööriistade torni: Positsioonide arv: 12
Tööriistahoidja kinnituspoldi läbimõõt DIN 69880: 40 mm
Terase suurus: 25x25 mm
Max. Tööriista spindli kiirus S3-40%: 4000 min-1
Pöördemoment S1/S3 - 40%: 27 / 40 Nm
Koorepinna interpoleerimise võimalus: juhtimissüsteem võib töödelda kere C ja kere Y
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
