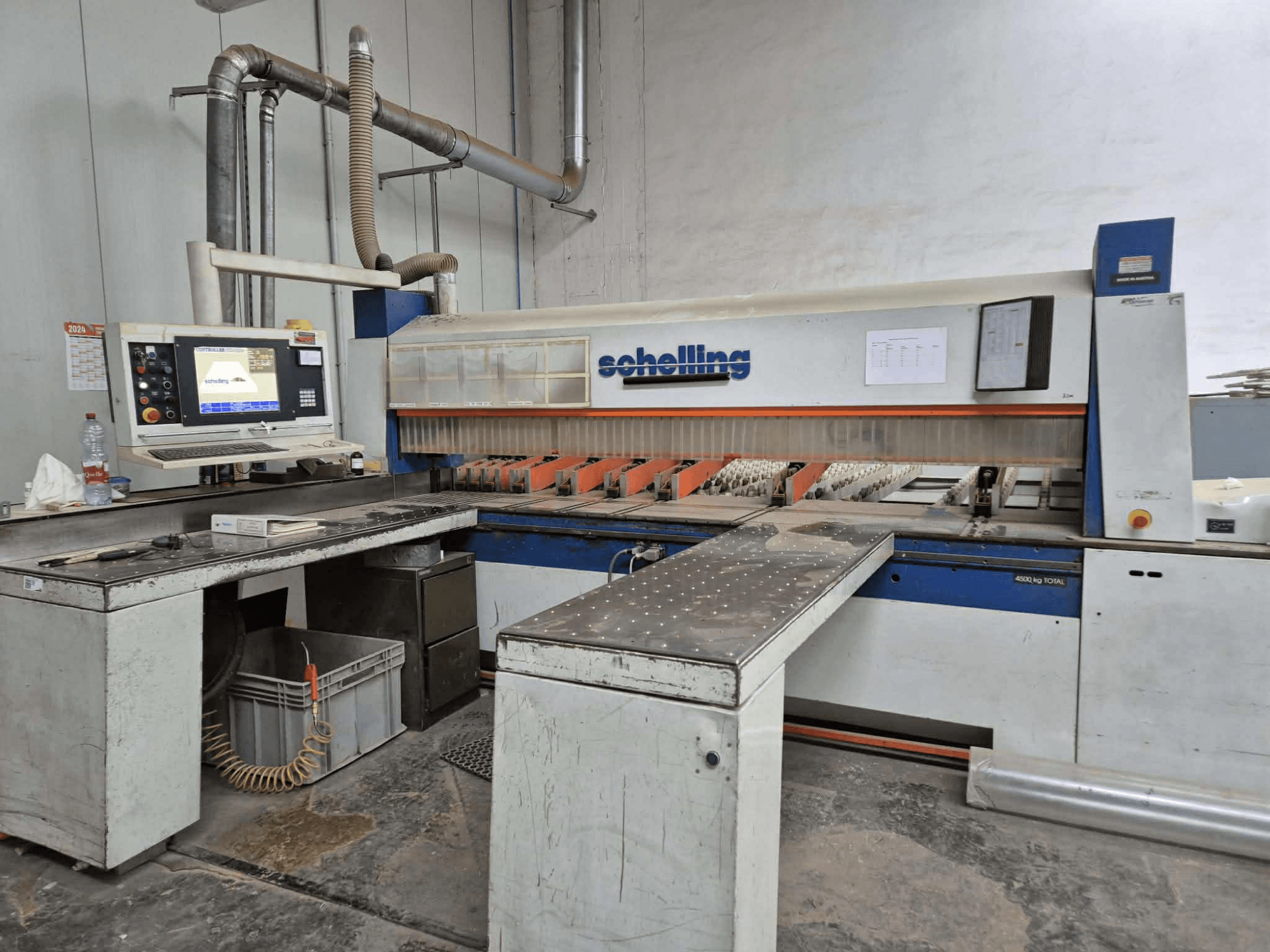

SCHELLING - FLM 365.002HU-SAW-SCH-1995-00001

Tehnilised andmed:

• Peasae tera läbimõõt: 400 mm

• Saelehtede läbimõõt: 200 mm

• Maksimaalne saelehtede väljaulatuvus: 80 mm

• Maksimaalne kinnitusava: 100 mm

• Maksimaalne korstna kõrgus: 60 mm

• Peamootori võimsus (50/60 Hz): Elektriline võimsus: 15 / 18 kW

• Saeüksuse etteandmiskiirus: 0,2 - 22 m/min

• Saeüksuse tagasituleku kiirus: 22 m/min

• Edasisaatmise kiirus: 10 m/min

• Tagasi liikumise kiirus: 10 m/min

• Töökõrgus: 930 mm

Jõudlus ja nõuded:

• Töötletavad materjalid: Akrüül, klaaskiududega tugevdatud plast (GFRP).

• Paneeli maksimaalne pikkus: 3000 mm

• Paneeli maksimaalne laius: 2200 mm

• Maksimaalne paksus (akrüül): 80 mm

• Maksimaalne paksus (GFRP): 60 mm

• Servad: eemaldatud

• Paneeli tasasus: max. laine 5 mm

• Paksuse tolerants: ±0,2 mm

• Elektriline energiatarve: umbes 25 kW

• Toitepinge: 380 V / 50 Hz

• Suruõhuvajadus: umbes 100 l/min (6 baari)

• Väljatõmbevajadus: umbes 4000 m³/h (õhu kiirus 32 m/s)

Varustus (masinaga kaasas):

• Koorimisseade

• Servojuhtimisega etteandmine (0 - 40 m/min)

• Külgmised juhikud rull-laual, automaatne reguleerimine; reguleerimisvahemik 80 - 2200 mm

• Eraldi tugiraamiga ohutusvalguskardin

• Kinnitusklambrid (vastavalt masina konfiguratsioonile)

• Jahutus- ja pihustussüsteem

• Arvutijuhtimine - COMMANDER (PLC/SPS) koos ekraaniga, membraanklaviatuur, diagnostikasüsteem

• Lõikeplaanide graafiline kuvamine

• Elektrikapis ja masina sisseehitatud juhtimisseadmed

• Aeglane lõikamine / eellõikamise funktsioon
