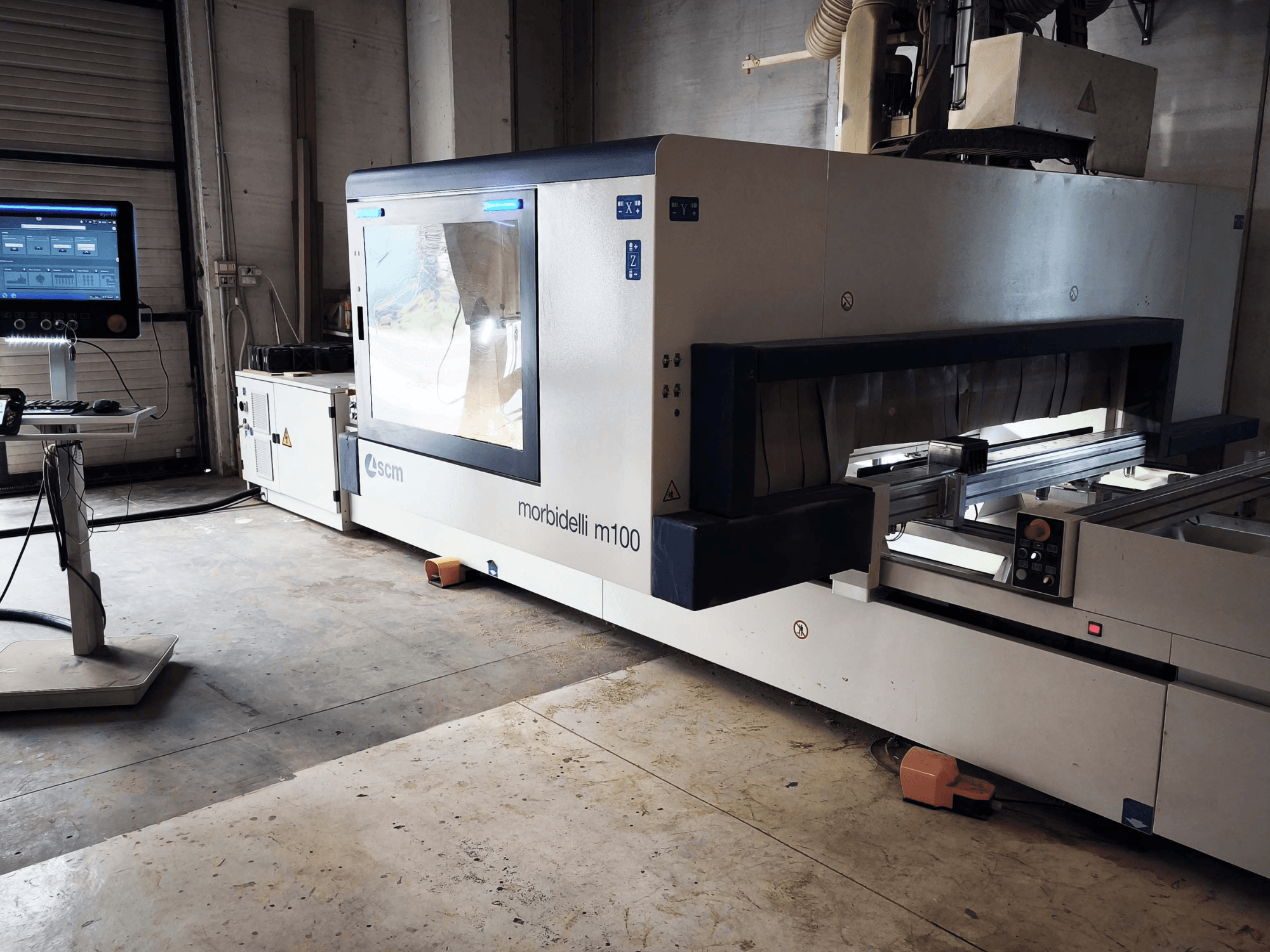

SCM - Morbidelli M100 IT-CNC-SCM-2023-00001

• Tööala

  • Plaadi maksimaalne laadimislaius / Y-suunaline läbipääs: 2 200 mm

  • Tööeseme läbipääs Z-teljel: 250 mm

  • Pendli tööulatus: 1 700 + 1 700 mm

  • X+Y vektori kiirus PRO-SPACE: 56 m/min

  • X+Y vektori kiirus PRO-SPEED: 78 m/min

  • PRO-SPACE ohutuskontseptsioon: X-telje kiirus on operaatori ohutuse tagamiseks piiratud 25 m/min

• 5-teljeline freesimisseade – JQX

  • 5-teljeline JQX elektrispindel, HSK 63F

  • B-telje pööre: ±185°, kiirus: 7 000°/min

  • C-telje pöörlemine: ±320°, kiirus: 7 000°/min

  • Programmeeritav pöörlemine päripäeva ja vastupäeva, keraamilised laagrid, vedelikjahutus

  • Automaatne väljatõmbehood: 3 asendit + väljalülitatud asend

• Puurimisseade – F23L Ro.Ax

  • 13 iseseisvalt valitavat vertikaalset spindlit

  • 5 horisontaalset puuripead kahekordse väljundiga (3 X-teljel, 2 Y-teljel)

  • Puurvõlli pöörlemiskiirus: 4 200 p/min (standard) / 3 000–8 000 p/min (inverteriga)

  • Integreeritud saeketas X-teljel; maksimaalne läbimõõt 125 mm; paksus 2,2–6 mm

  • Saeketera pöörlemiskiirus: 5 000 p/min (standard) / kuni 10 000 p/min (inverteriga)

  • Puurimootori võimsus: kuni 3,9 kW

  • Puuride maksimaalne pikkus: 70 mm; spindlite vahekaugus: 32 mm; Weldon Ø10 mm tööriista kinnitus

  • Kõrgsurveõhu abijõud: >64 kgf spindli kohta

• Tööriistamagasinid (kokku kuni 28 positsiooni)

  • TRB14: 14 tööriista; tööriista maksimaalne läbimõõt 300 mm (3-teljeline) / 350 mm (5-teljeline); tööriista maksimaalne kaal 8 kg

  • FAST14: 14 tööriista; maksimaalne Ø 225 mm (saag) / 180 mm (ringlõikurid/nurgaagregadid); tööriista maksimaalne kaal 8 kg

• Tööpink ja kinnitus

  • 6 × TV FLEX 1600 lauda/tala; pneumaatiline lukustamine/lukust vabastamine

  • Automaatsed tugipunktid: 6 tagumist, 6 vahepealset, 4 külgmist

  • Täiendavad esipidurid H=75

  • 4 pneumaatilist paneeli tõsteseadet H=75

  • Pendli töötlemise võimalus

  • Vaakumkinnitussüsteem

• Vaakumseadmed

  • Vaakumpump: 250 m³/h

  • 18 fikseeritud iminappi: 145 × 145 mm, H=75 mm

  • 6 pöörlevat kinnitust: 145 × 55 mm, H=75 mm

• Mõõtmine / positsioneerimine

  • Automaatne tööriista pikkuse andur

  • Kahe laseriga positsioneerimine (üks projektor tööpiirkonna kohta)

  • Automaatsed töödeldava detaili positsioneerimispunktid

• Juhtimine ja tarkvara

  • Maestro Active CNC HMI; Maestro CNC CAD/CAM

  • DXF-import; PGM-import / teisendamine PGMX-iks

  • Parameetriline programmeerimine; tööriistade haldur; Maestro APPS

  • Tööpinda graafiline seadistamine; kokkupõrke kontroll; tsükli kestuse hindamine

  • Kaugabi võimalus; võrguühendus

• Operaatori konsool

  • eye-M PRO integreeritud tööstuslik arvuti, 21,5" Full HD puutetundlik ekraan (1920 × 1080)

  • Intel i7 2,80–3,60 GHz; 8 GB DDR4 RAM; 500 GB HDD

  • Ethernet RJ45; USB 3.0

  • Juhtmega TECPAD 7" kaugjuhtimispult; kaabli pikkus 6,5 m

• Paigaldusandmed

  • Paigaldusvõimsus: 23–28,5 kVA; 400 V; 50 Hz; 3 faasi

  • Õhutarbimine: 450 Nl/min

  • Väljatõmbeõhu kiirus: 30 m/s; väljatõmbeühendus Ø 250 mm

Lisavarustus

• Tööriistahoidikud ja pingutustangid: ei kuulu pakkumisse

• Muud välised lisaseadmed (robotid, automatiseerimisseadmed, laastutranspordöör, varraste etteandur jne) ei kuulu komplekti
