SHW - UF-5PL-MIL-SHW-1993-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

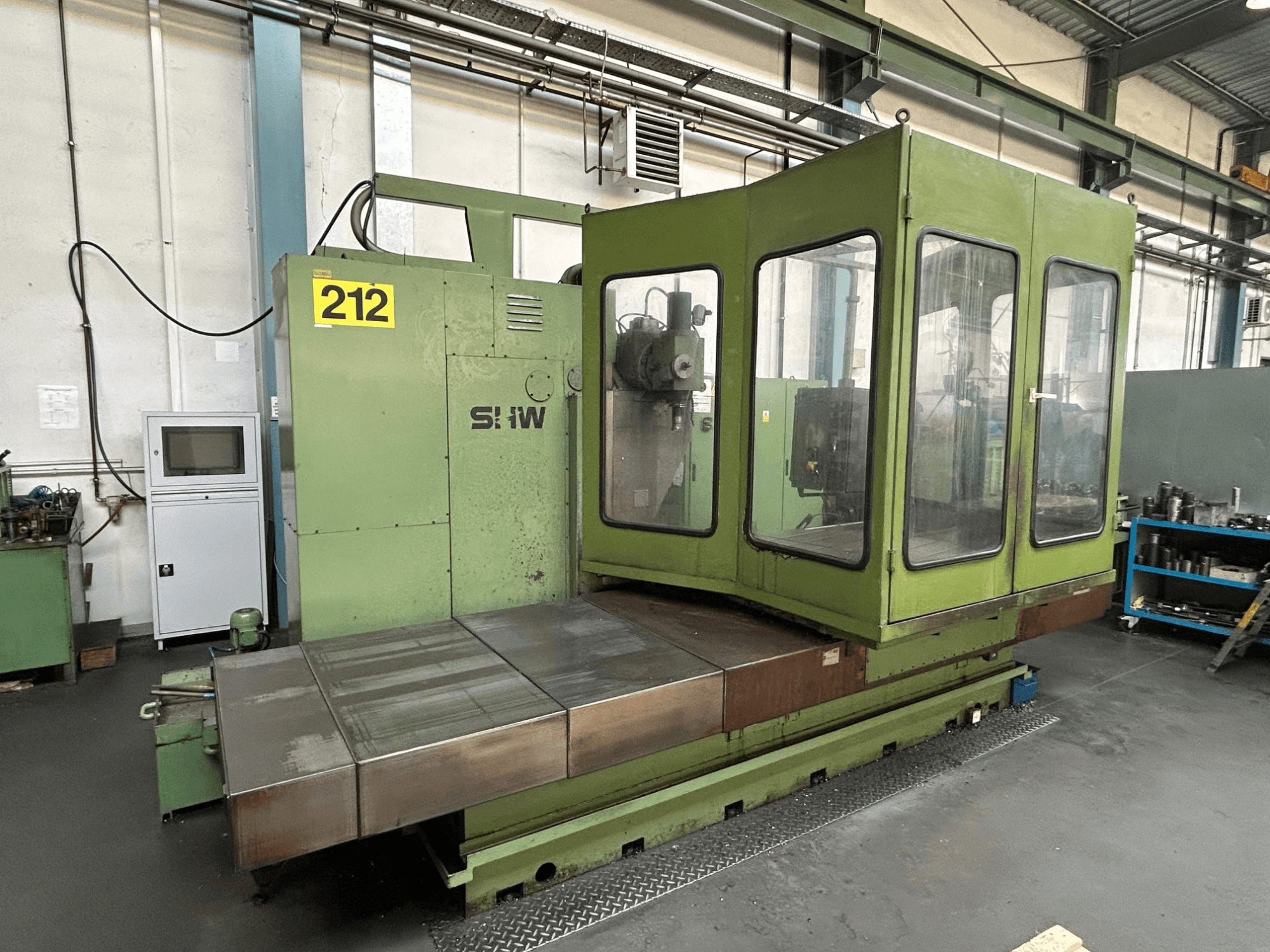

See 5-teljeline SHW UF-5 vertikaalne töötlemiskeskus on valmistatud 1993. aastal. Selle pikisuunaline töölaua liikumine on 1500 mm, spindlipea vertikaalne liikumine 1000 mm ja spindlipea pikisuunaline liikumine 750 mm. Tööpingi juurde kuulub 1400 mm läbimõõduga pöörlev laud, mille maksimaalne lauakoormus on ligikaudu 4000 kp. Kui otsite kvaliteetseid töötlemisvõimalusi, kaaluge meie müügis olevat SHW UF-5 masinat. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: SHW
- aasta: 1993
- MUDEL: UF-5
- rakenduse tüüp: Freesimine
- Asukoht: Poola
- seadme tüüp: Vertikaalne töötlemiskeskus
- juhtseadme tootemark: HEIDENHAIN
Tehniline teave - SHW UF-5
Kontrollseade
- Juhtimismärk: HEIDENHAIN
- Juhtimismudel: TNC 355
Liikumine
- Telgede arv: 5
- X-telje liikumine: 1500 mm
- Y-telje liikumine: 1000 mm
- Z-telje liikumine: 750 mm
Tehnilised andmed
- Pöörleva jõud: 20 kW
- Pöörlev kiirus: 1800 RPM
- Koonuse suurus: ISO 50
Lisainformatsioon
Pliiats freespea sees: 115 mm
Söötmisajamid ja etteanded:
Individuaalsed ajamid (X, Y, Z)
Pidevalt reguleeritavad ettepoole (X, Y, Z): 2-8000 mm/min
Kiirliikumine (X, Y, Z): 8000 mm/min
Freespindli ajam:
Alalisvoolumootori võimsus: 20 kW
Kiiruse vahemik (sujuvalt reguleeritav): 36-1800 p/min
Horisontaalne ja vertikaalne spindel
Spindli koonus: ISO 50
Horisontaalse spindli läbimõõt (eesmine laager): 95 mm
Tööriista kinnitusjõud:
Horisontaalne spindel: 16,000 N
Vertikaalne spindel: 10,000 N
Lisavarustus
Pöördlaud RT 5D:
Lauaplaat 7 T-pesaga, 1 keskne pesa
Laua läbimõõt: Ø 1400 mm
T-pesade suurus: 22 H7 (DIN 650)
Keskne puur: 160 mm
Maksimaalne pöörlemiskiirus: 2,5 min-¹
Maksimaalne lauakoormus: umbes 4000 kp
Laua kaal: umbes 2800 kg
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
