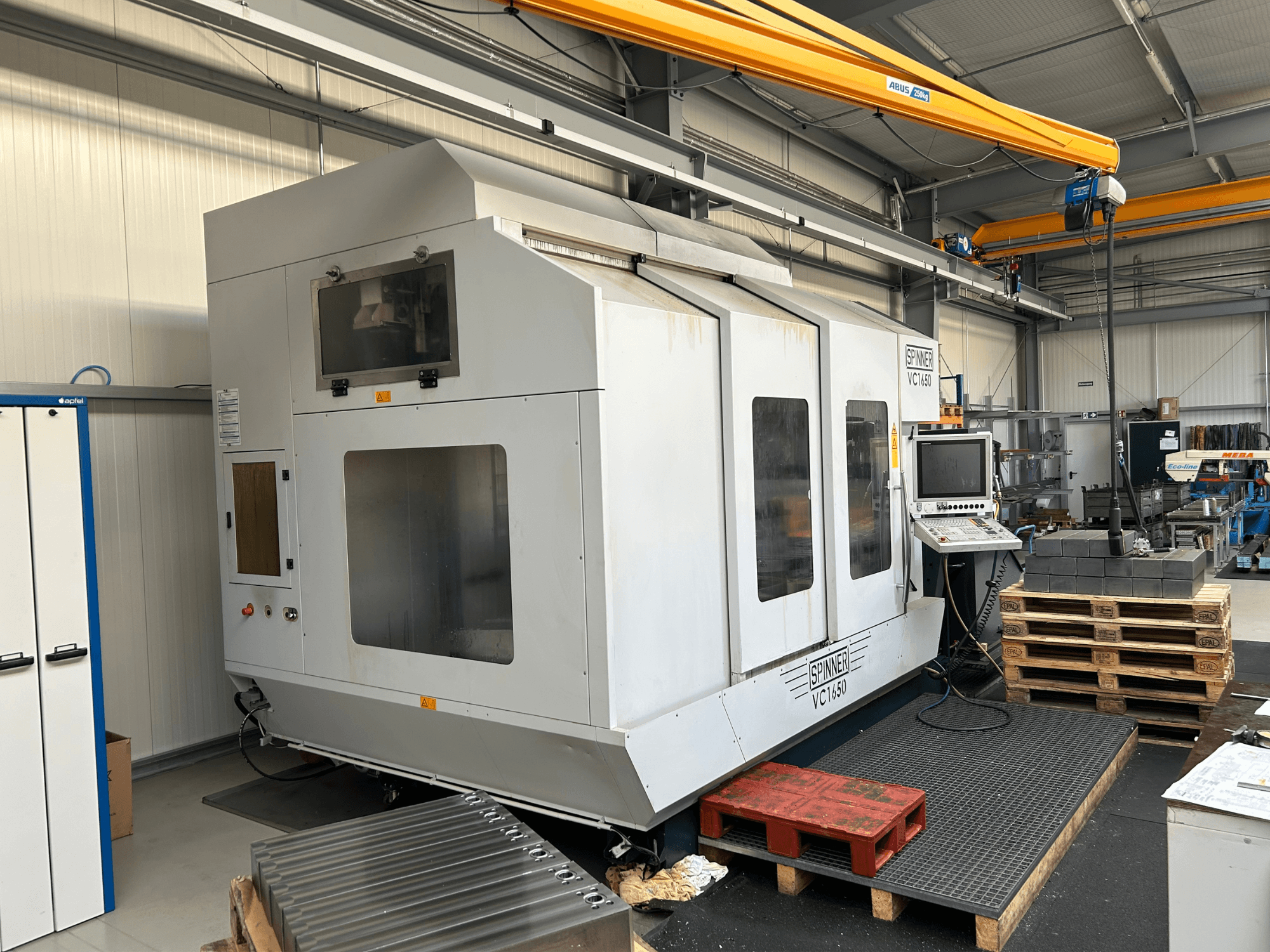

SPINNER - VC 1650-5A-9DE-MIL-SPI-2018-00001

• Töödetaili puutetundlik sond: Blum TC52 süsteem juhtmevaba ühendusega toorikute sondeerimiseks ja nullpunkti nihete või mõõtmete määramiseks.

• 360° pöörlev laud: Läbimõõt 900 mm - 870x870 mm vasakul pool

• Täiendav kinnituslaud paremal: 650x870 mm

• Automaatne tööriistavahetaja vasakul pool 96 tööriista jaoks

• Maksimaalne tööriistade pikkus: 400 mm

• Tööriista maksimaalne läbimõõt: 120 mm (150 mm, kui kõrvalolevad positsioonid on vabad)

• Tööriista maksimaalne kaal: 15 kg

• Dünaamilise mootori spindli kiirus: 9000 p/min

• Kõrge pöördemomendiga versioon: 464 Nm (S6 25%); Võimsus: 35KW/68KW (S1/S6)

• Liigutused: X=1650 mm, Y=820 mm, Z=820 mm

• Spindlipea puhastamine puhuriga

• Kõrgsurvepuhastus: 70 bar TW koos täiendava 350-liitrise jahutusvedeliku paagiga, kõrgsurvepumba ja gravitatsioonipaberifiltriga.

• 5-teljeline täppistöötluskeskus

• Automaatne kinemaatiline mõõtmine koos katsetsüklitega

• Funktsioonid kolmemõõtmelise tööriista korrigeerimiseks ja töödeldava detaili pinna kvaliteedi parandamiseks

• Tööriistahoidja tuleb tellida eraldi

• Kahevärviline värvimine RAL 7035/5008

• Vajalikud tasanduselemendid tööpingi voodil

• Umbes 14 000 töötundi

  Umbes 6000 spindlitundi

TNC 620/TNC 640 Heidenhaini tarkvara lisavarustus järgmiste funktsioonidega:

- Pöörlevate telgede automaatne mõõtmine ja kompenseerimine, kasutades lõppkasutaja puutetundliku katseseadme tsüklit.

- Tsükliga mõõdetud kinemaatilised väärtused kantakse automaatselt üle masina parameetritesse

- Automaatne logifaili genereerimine kinemaatilise mõõtmise hindamiseks - Masina täpsuse optimeerimine pöörleva ja 5-teljelise töötlemise ajal

- Mõõtmiseks on vaja töödetaili puutetundurit ja kalibreerimiskuuli

TNC-tarkvara lisavõimalus: 5-teljeline samaaegne interpolatsioon ja 3D-töötlus

TNC 620/TNC 640 Heidenhaini tarkvaravõimalus; "Advanced Function Set 2" (täiustatud funktsioonikomplekt 2)

järgmiste funktsioonidega: - 5-teljeline samaaegne interpolatsioon

- Tööriista tipu asendi säilitamine pöördtelje liikumise ajal lineaartelje liikumise kompenseerimise kaudu

TCPM-funktsioon laiendatud seadistustega TCPM-töötluse jaoks

- Funktsioonid kolmemõõtmelise tööriista korrigeerimiseks

- Funktsioonid töödeldava detaili pinna kvaliteedi parandamiseks

3D mudel VC1650HV (5-teljeline versioon)

CAD/CAM jaoks STEP-formaadis;

Andmed CD-ROMil; sealhulgas seadistusplaan ja simulatsioonimudel.

Blumi infrapunaseade TC50/TC52/TC54-20 jaoks ette valmistatud liides.

Masina sisse paigaldatud vastuvõtja IC56 ja hindamiselektroonika IF59 Blumi toorikute ühendamiseks või

tööriista sondide ühendamiseks. Liides suudab hallata korraga kuni kahte puutetundurisüsteemi, mis tähendab, et kui toorik ja tööriista sond on paigaldatud korraga, on seda asendit vaja ainult üks kord.

Töödetaili puutetundur freespinkidele, Blum TC52 süsteem

sisestamiseks spindlisse koos juhtmevaba ühendusega CNC-juhtimissüsteemiga toorikute katsumiseks ja nullpunkti nihkete või tooriku mõõtmete määramiseks

VÄLJAS tööriista hoidja. Tööriistahoidja tuleb tellida eraldi.

KASUTAB 1 mõõtmisvarre 3x30mm.

UUS VERSIOON 2 koos IR-vastuvõtjaga IC56

SK50 tööriistahoidik TC52 puutetunduri jaoks

Töötluskeskus SPINNER VC1850-SA-3 (8K50)/ Heidenhain TNC640.

5-teljeline tipptasemel töötlemiskeskus koos

360° pöörlev laud, 870 x 870 mm, tööpinna vasakul poolel

Säästev kinnituslaud tööala paremal poolel, 660 x 870 mm

Pöördteljed freespinna ülaosas +11-110°

Heidenhain TNOS40/19 juhtimisega

Dünaamiline mootorispindel kuni 9000 pööret minutis: HIGH-TORQUE VERSION HT: M-464 Nm (88 25%); P436 kW/68 kW (81/86)

Liikumine X1050 mm Y=20mm 2-820mm

Tööriista koonus 50 vastavalt DIN 6871-A. Tõmbevõllid vastavalt DIN 60872-A. Väljalöögi seade spindli koonuse jaoks. Tööpingi vasakule küljele integreeritud automaatne tööriistavahetaja 96 tööriista jaoks.

Vahetusklapp horisontaalsele spindlile vahetamiseks.

Maksimaalne tööriistade pikkus 400mm; maksimaalne tööriistade läbimõõt 120mm või 150mm vabalt seisvate tööriistade puhul, max. 15kg.

Lineaarjuhik kõigil kolmel teljel.

Vajalikud reguleerimiselemendid tööpingi voodil tasandamiseks. Täielik kaitsekate + tööala valgustus.

Dokumentatsioon: Ühevärviline värvimine, kahetooniline RAL 70355006.

Laastukonveier VC1850 versioon A2-right TR

Eespool masina all. Paremal. Väljumine,

Sisaldab kahte integreeritud kruvikonveierit laastude transportimiseks tööpiirkonnast laastukonveierile.

Otsemõõtesüsteemid X/Y/Z-süsteemis VC1650-TNC620/TNC640 puhul

mudeli VC1650 VC-seeria puhul Heidenhaini juhtimissüsteemiga

optimaalse täpsuse saavutamiseks tsentraalselt juhtsiinide vahele paigaldatud

soovitatav suure täpsusega töötlemiseks ja vähendatud temperatuuri kõrvalekaldumise vähendamiseks

Elektriline ettevalmistus HD 70 bar

kõrgsurvepuhastuseks 70 bar.

See asend on vajalik kõrgsurvepaagi/kõrgsurvepuhastussüsteemi paigaldamiseks.

Kõrgsurvepuhastus 70 bar TW (abipaak) V2 350 liitrit.

jahutusvedeliku lisapaak koos kõrgsurvepumba MTS20-80 ja gravitatsioonipaberifiltriga

mahtuvuslik taseme lüliti

freespingi puhul on vajalik spindlipoolne ettevalmistus jahutusvedeliku läbivoolu jaoks (toode 11069P).

paagi maht umbes 350 liitrit

Väljatõmbeava 250

Ühendusäärik elektrostaatilise õhupuhasti jaoks, läbimõõt 250T

NC-tarkvara valik "Töötlustasapinna pööramine ja pöörleva laua töötlemine"

- XY-tasandisse programmeeritud kontuuri projektsioon silindri kestale

- Pöördtelje etteande kiiruse automaatne arvutamine mm/min, sõltuvalt tööriista kaugusest tööriistast

pöörlemistelje keskpunktist

3-teljeline ring pööratud töötlemistasandiga (töötlemisring)
