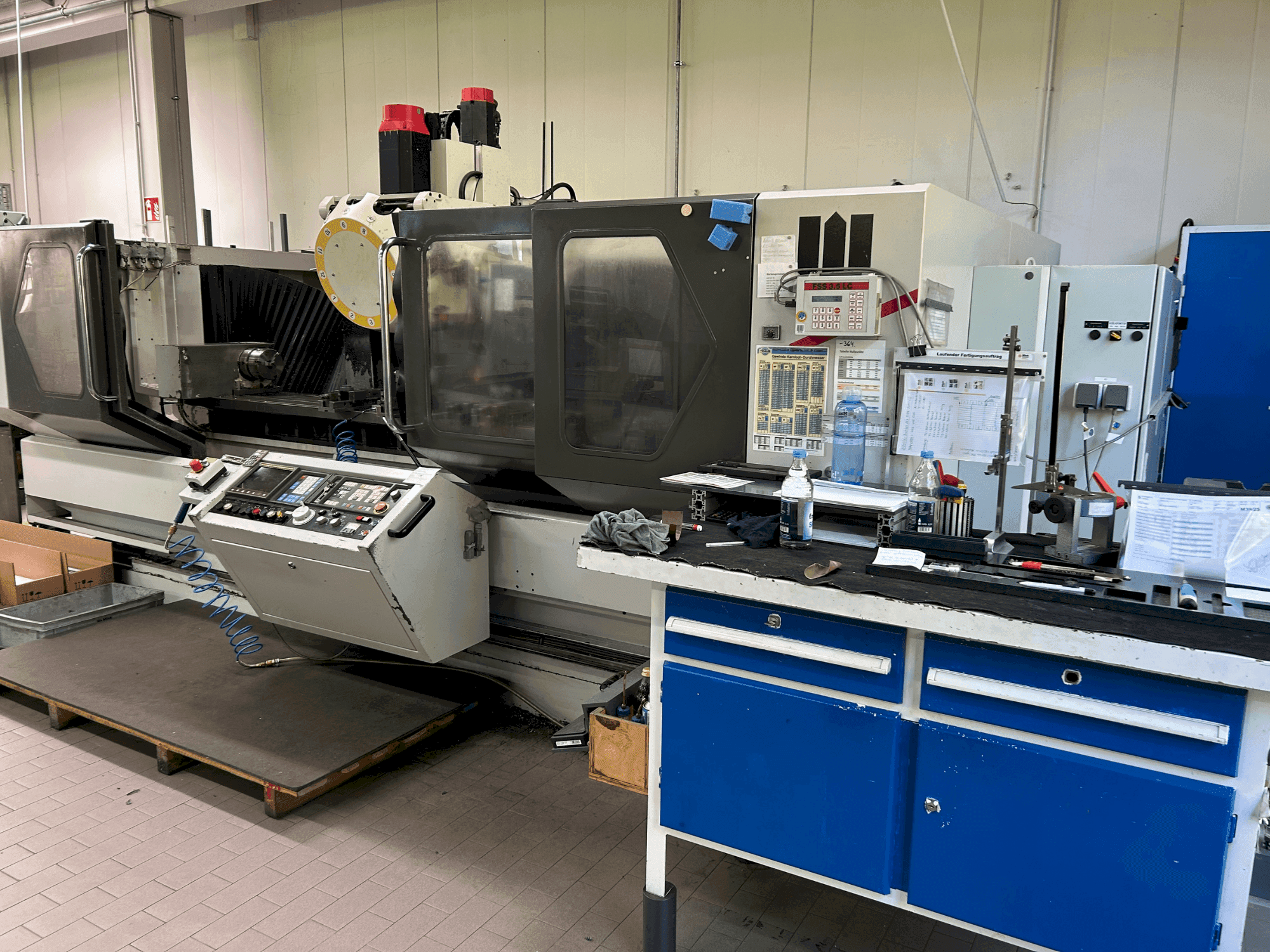

STAMA - MC 520DE-MIL-STA-1994-00001

Täiendav varustus

• Tööriistamagasin: 60 SK40 positsiooni vertikaalse keti ja topelthaaratsiga / Puurimisvõimsus terases: 25 mm / Keermepuurimisvõimsus terases: M24 / Freesimisvõimsus terases (SK 30): 150 cm³/min / Freesimisvõimsus terases (SK 40): 180 cm³/min / Freesimisvõimsus alumiiniumis: 500 cm³/min
• Laastukonveier: kraapimislint / loputuspüstol laastu loputamiseks / jahutusvedeliku/õhupuhuri lülitus: väline M-funktsiooni kaudu / infrapunamõõteandur: Heidenhain TS 649 DMG / 3D quickSET: tööriistakomplekt kinemaatilise täpsuse kontrollimiseks ja korrigeerimiseks

Masina eelised

Masina tehnilised eelised

• Kasutajaliides: nutikas. Nc ergoline® juhtseade 19-tollise ekraaniga
• Vahelduvvoolu ajamimootor: 5,5 kw 100% töötsükliga / maksimaalne pöördemoment: 47 nm / spindli kiirus: 45–6000 p/min / valikuline spindli kiirus: 100–10000 p/min
• Tööala kõrgus lauast spindli ninani: 560 mm / koordinaatlaua kinnitusala: 1500 / 2100 / 3000 x 430 mm / lubatud lauakoormus: 1200 / 1600 / 1600 kp / pööratava pöördlaua võimalus: kinnituspind d 630 x 500 pöördeulatusega -5 kuni +110°, 360° pöörlemistelg
• T-soonte arv: 3 / t-soonte suurus: 14 h12 / asukoha augud: 5 / 8 / 11 x Ø 16 h7
• Kiirliikumine (xy-telg): 20 m/min / kiirliikumine (z-telg): 20 m/min / töökiirus: 1–5000 mm/min / mõõtesüsteem: absoluutne enkooder / positsioneerimise eraldusvõime: 0,001 mm / positsioneerimistolerants: +/- 0,01 mm / korduvus: +/- 0,005 mm
• Töörežiim 4: protsessi jälgimine tootmise ajal / aktiivne jahutusseade juhtkapi jaoks: soovitatav ümbritseva õhu temperatuuridel 35 °c kuni max 50 °c / 4-värviline signaaltuli: punane, kollane, roheline, sinine / kabiini katus: lõõtsaga, kraanaga laadimine on võimalik keskmise katusesegmendi käsitsi avamise teel
