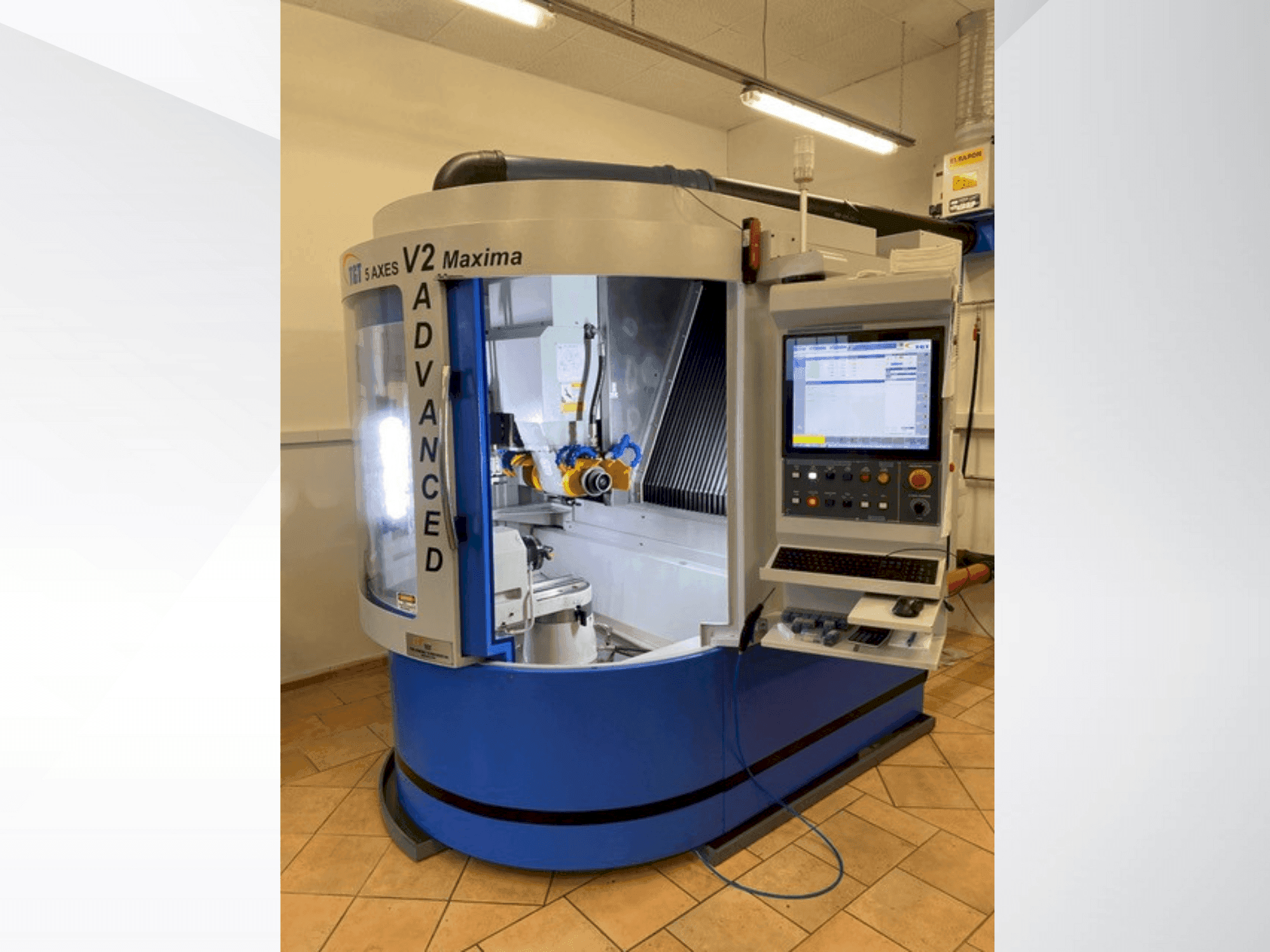

TGT - V2 MaximaAT-OTH-TGT-2020-00001

Täiendav varustus

• ELBARONi lihvimisudu imemissüsteem / Robotpaletid / Tsangid kõikidele tavalistele läbimõõtudele kuni 20 mm / Varuspindel / Lihvketaste komplektid ja nendega kaasnevad lihvkettad (umbes 25 tükki)

Masina eelised

Masina tehnilised eelised

• Tööaeg: 42000 minutit
• Masin laitmatus seisukorras / originaal varuspindel saadaval, mis välistab spindli hoolduse ooteaja / täielik kirjeldus ja paigaldusjuhend kaasas

Lisainformatsioon

Spindli laager: Ees/taga: 7010 CTYN DU L P4 (NACHI)/ Määre: Kluberisoflex Super LDS 18 või NBU 25 (2,75 cm³ laagri kohta)/ Pingutusmoment: 58 Nm (ees/taga)/ Kontsentrilisus: ≤ 0,002 mm/ Mootor: LENZE 7,5 kW (10 hj), 4-pooluseline/ Kiirus: 0-4500 p/min (sagedusmuundur)/ Rihm: PJ-12-1143L (GATES/FENNER)/ 2 etteandeajamit - X- ja Z-telg/ Käik: X-telg: 300 mm/ Z-telg: 680 mm/ Kuulkruvi: Tüüp: Fikseeritud - Toetatud/ Laager: 25TAB06DBFLP4 (NACHI, pingutusmoment 62 Nm)/ Kuulkruvi spindl: BIF 3210A-5 (THK, Ø32 mm, samm 10 mm)/ Mootor: BECKHOFF AM8053-0G20 (11,4 Nm)/ Sidur: SFC 050 DA2-24B-20B (MIKI PULLEY)/ 3 etteandeajamiüksus - Y-telg Käigu pikkus: 300 mm/ Kuulkruvi: Laager: 25TAB06DBFLP4 (NACHI, 62 Nm)/ Kuulmutri spetsifikatsioon: BIF 3210-5 (THK)/ Mootor: BECKHOFF AM8061-0GB1 (12,8 Nm)/ Sidur: SFC 060 DA2-20B-32B (MIKI PULLEY)/ / Pööratav laud - telg A/ Laager: 7014 CTYN DUL P4 (NACHI)/ Pingutusmoment: 255 Nm (ees), 62 Nm (taga)/ Radiaalne vise: ≤ 0,002 mm/ Määre: Kluberisoflex Super LDS 18 (3,6 cc laagri kohta)/ 5. pöördlaua komplekt - C-telg/ Laager: YRT 100 (GOLDBULL)/ Komplekti pöördemoment: 14 Nm (3-astmeline: 40% → 70% → 100%)/ Mootor: ORION_230/140 (NIMBLE/UCAM), 238 Nm/ Kodeerija: RENISHAW/ peamine jahutussüsteem/ Voolukiirus: 85 L/min/ Paagi maht: 400 liitrit/ Pump: RKM206 (Rajamane, 1,5 kW, 6-astmeline)/ Filtreerimine: paberfilter Para mol N 334/150 (0,01 mm)/ määrimispaigutus/ Õlipump: ELU-2700 (Cenlub, 3 liitrit, 415 V AC)/ Doseerimiskassett: 320410-3 (LUBE)/ stabiilne tugi (manuaalne)/ Vertikaalne käik: 3 mm/ Läbimõõdu vahemik: Ø3-Ø22 mm/ Kelgu liikumine: 120 mm
