TRUMPF - STOPADE-OTH-TRU-2019-00001

Masina eelised

Kvalitatiivsed eelised masinale

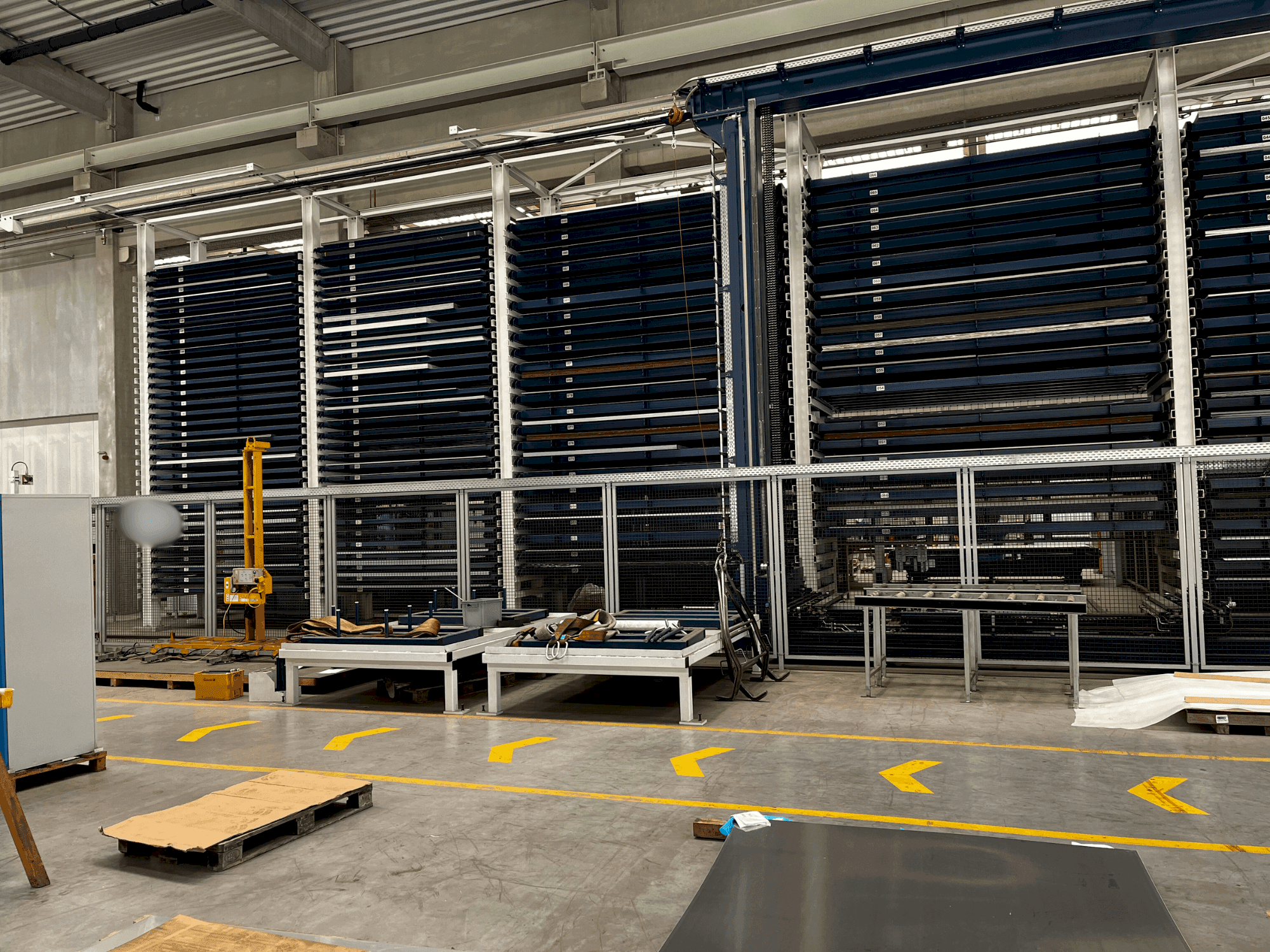

• Riiuliploki konfiguratsioon 6 x riiuliplokki, paigutatud üksikute ridadena (0 + 6) 1 x sf riiuliplokid, paigutatud üksikute ridadena (0 + 1) 3 x xf riiuliplokki, paigutatud üksikute ridadena (0 + 3) 2 x gf riiuliplokid, paigutatud ühte rida (0 + 2)
• Käärtõstelaud ühendatavad piirikud ühise koordinaatnurga jaoks pneumaatilise kelgu lukustuse jaoks 3 x pneumaatilised kaubaaluse lukud kõrgus kaubaaluse ülemine serv: u. 1200 mm
• Paigaldusnõuded: vähemalt 200 mm montaaživahe või vähemalt 500 mm kliirens koos kraanaga.
• Mitmekülgsed laadimisvõimalused käsitsi ja automatiseeritud protsesside jaoks.

Masina tehnilised eelised

• Kasulik koormus kaubaaluse kohta: sf/xf: max. 5000 kg gf: max. 3000 kg
• Kasutatav kaubaaluse pindala: sf: max. 6096 x 2032 mm xf: max. 4064 x 2032 mm gf: max. 3050 x 1525 mm
• Laadimiskõrgus kaubaaluse kohta:sf: max. 55 mm xf/gf: max. 90 mm
• Laokohtade koguarv: sf: 24 tk xf: 72 tk gf: 64 tk
• Laokohtade netoarv (laadimiskõrgus 1): sf: 21 tk xf: 69 tk gf: 64 tk
• Pikisuunaline käik: 100 m/min
• Tõst: 23 m/min
• Tõmbekiirus: 20 m/min

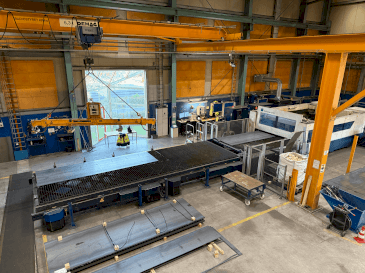

• Station 2 käsitsi laadimine trulaser 6030, pika küljega sf/xf transpordikelk fikseeritud kõrgusega pneumaatilise kärulukuga 2 x pneumaatilise kaubaaluse lukustuse kõrgus kaubaaluse ülemise serva: u. 900 mm max. Laadimiskõrgus sf: 55 mm max. Laadimiskõrgus xf: 90 mm 8 m siini kõrgus põrandast
• Station 3 laadimisseade trumatic 7000 lehtmasteri ühendus, pikisuunas xf/gf transpordikelk fikseeritud kõrgusega pneumaatilise kärulukuga 2 x pneumaatilise kaubaaluse lukustuse kõrgus kaubaaluse ülemise serva: u. 850 mm max. Laadimiskõrgus xf: 90 mm max. Laadimiskõrgus gf: 90 mm 10 m rööbastee maapinnast
