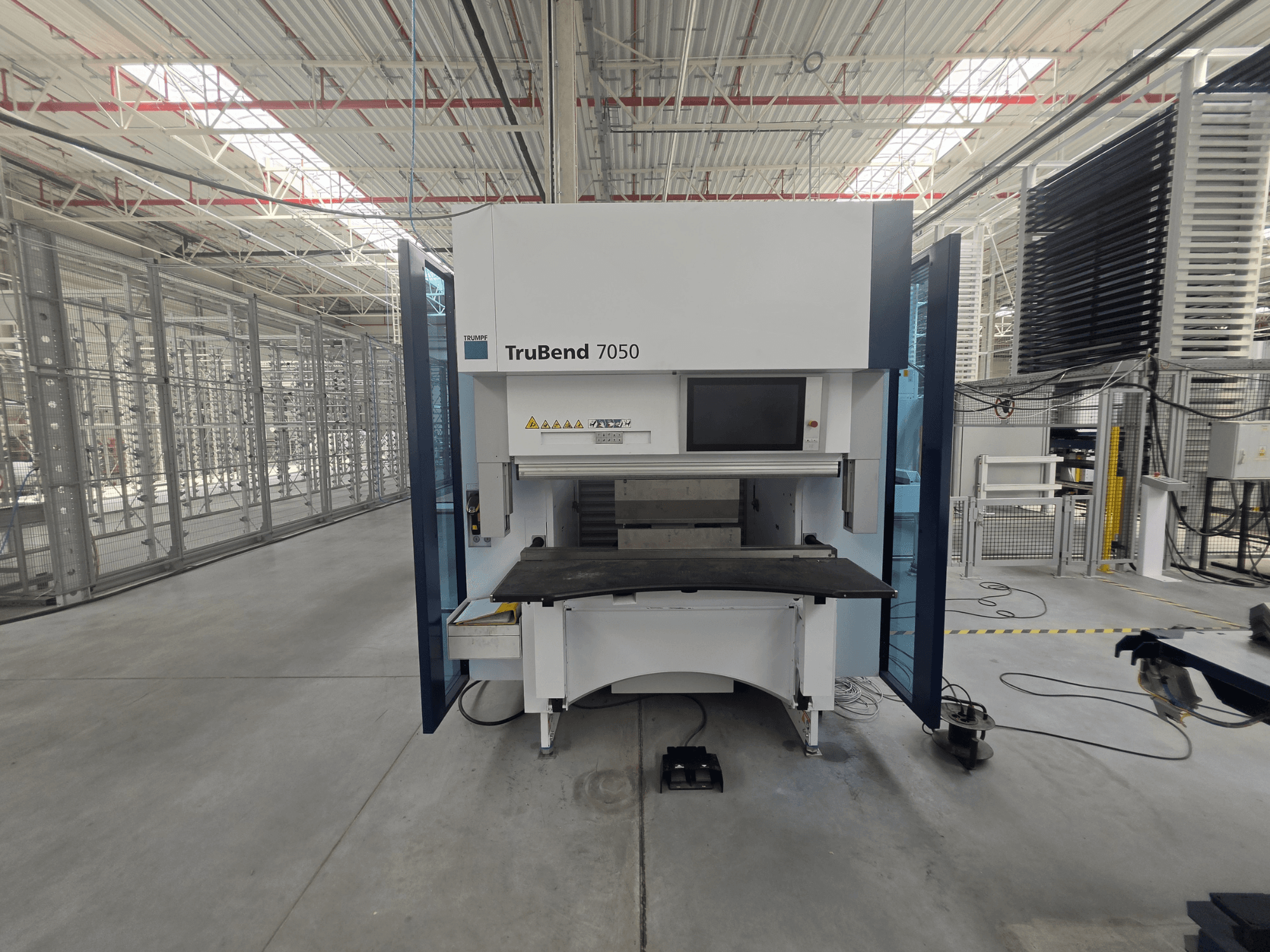

TRUMPF - TruBend 7050 (B28)PL-BEN-TRU-2022-00001

• Ajam: dünaamiline elektromehaaniline pöördemomendi ajam

• Mahutavus ja mõõtmed:

  • Vaba kõrgus: 1 305 mm

  • Kasutatav paigalduskõrgus: 385 mm

  • Sissepääsu sügavus: 250 mm

  • Töökõrgus: 1 150 mm

  • Masina raam: Stabiilne keevitatud raam

• Teljed ja tagumine piiraja:

  • CNC-teljed: 7 (Y, X1, X2, R1, R2, Z1, Z2)

  • Tagapiir: 6-teljeline iseseisev süsteem (X1/X2/R1/R2/Z1/Z2), mõlemad üksused liiguvad iseseisvalt

  • Tagapiiriku omadused: süsinikkiust sõrmed, karastatud tugipinnad, spiraalne hammaslatiga Z-ajam, paindlik positsioneerimine

• Liikumisulatus / tööpiirkond:

  • Y-liikumine: 215 mm

  • X-liikumine: 240 mm (tagumise piiriku maksimaalne ulatus 500 mm)

  • R-liikumine: 153 mm

• Kiirused:

  • Y-suunaline kiirliikumine/tagasiliikumine: 220 mm/s

  • Y-telje töökiirus: 25 mm/s

  • X: 1 500 mm/s

  • R: 750 mm/s

  • Z: 2 200 mm/s

• Positsioneerimistäpsus:

  • Y: 0,002 mm

  • X: 0,02 mm

  • Z: 0,02 mm

• Kumerus:

  • CNC-juhtimisega kumerus, automaatne kompenseerimine ajami abil

  • Kumeruse ajam on integreeritud lauale

  • Sobib mitme tööjaamaga painutamiseks

• Y-telg / pressitala:

  • Induktiivne Y-mõõtesüsteem

  • Dünaamiline tagasipõrke kompenseerimine automaatse jõupõhise korrigeerimisega

  • Kõvastatud reguleeritavad juhikud

• Juhtimissüsteem:

  • TRUMPF Touchpoint TruBend, 21,5-tolline TFT Full HD (1920×1080)

  • Intel Core i5 2,7 GHz kahetuumaline protsessor, Windows Embedded Standard 7

  • Realistlik 3D-visualiseerimine, TRUMPF-i tehnoloogiaandmebaas

  • Kasutajate haldamine tasemetega Standard/Expert/Administrator

  • Komplektis 10 kasutaja juurdepääsukaarti

• Andmeliidesed:

  • USB, RJ45, Ethernet 10/100 Mbit/s

  • Central Link, OPC UA

  • Interneti-teleservice / kaugdiagnostika

• Tööriista kinnitamine ja seadistamine:

  • Automaatne TRUMPF-i ülemine ja alumine tööriista kinnitamine (ise tsentreeruv, karastatud)

  • Kiire segmentide vahetus

  • Ülemisse kinnitusse integreeritud LED-tööriista indikaator (näitab seadistuspositsioone / järgmist painutusjaama)

• Ohutus:

  • Automaatne BendGuard (osa Productivity Package Plus paketist)

    • Optoelektrooniline ohutussüsteem automaatse tööriista kõrguse reguleerimisega

    • Võimaldab jalapedaaliga saavutada maksimaalset lubatud Y-kiirust

    • Automaatne reguleerimine, töötsoonist eemale liigutatav külgmiseks töötlemiseks

  • Elektrooniliselt jälgitavad külgmised turvauksed

  • Elektriliselt avatavad tagumised uksed

  • Hädaseiskamine

  • Transpordikinnitusseadmed

  • CE-märgis

• Ergonoomiline pakett:

  • Eesmine tugilaud

  • Esine ja tagumine LED-töövälja valgustus

  • Tugi istuvaks/seisvaks tööks

  • Dokumentide riiul

  • Mõõteriistade sahtel

Lisavarustus

• Mõõteseadmed:

  • Digitaalne nurgamõõtur

  • Digitaalne nihik

  • 90-kraadine nurgamõõtur

  • 1x TecZone Bend litsents

• Traadita 2D-koodilugeja Bluetooth-ühendusega
