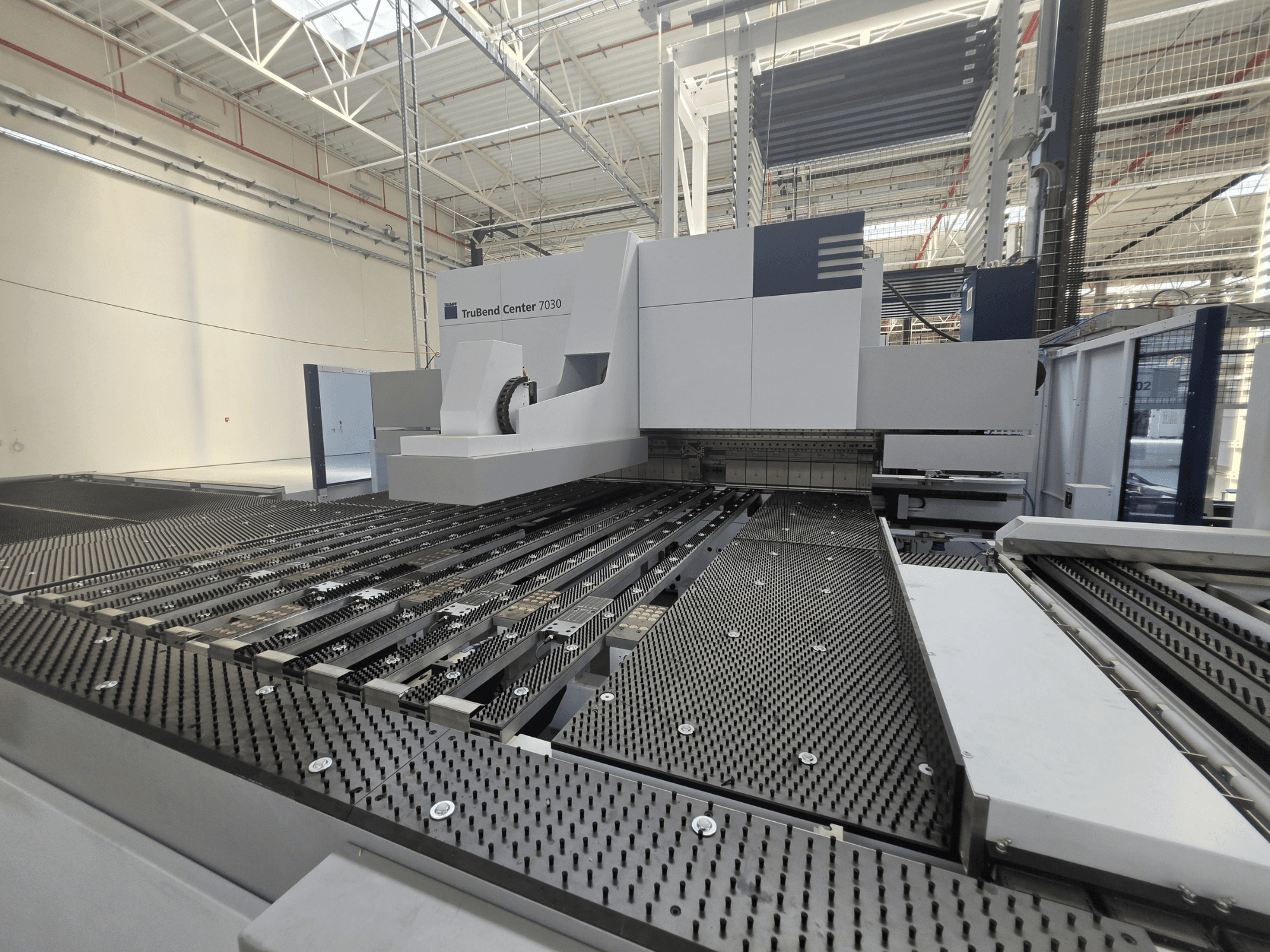

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2022-00002

• Võimsused

  • Maksimaalne painutusääre pikkus: 3 123 mm

  • Minimaalne painutusääre pikkus: 200 mm

  • Minimaalne painutuslaius standardhoidjaga: 145 mm

  • Minimaalne painutuslaius ENW-tööriistadega: 40 mm

  • Kasti maksimaalne kõrgus: 220 mm

  • Hoidiku kinnitusjõud: 101 t

  • Materjali paksus: min. 0,4 mm; maks. konstruktsiooniteras 3,0 mm; maks. roostevaba teras 2,2 mm; maks. alumiinium 4,0 mm

• Masina konstruktsioon: keevitatud terasraam; painutussüsteem: kiilajam; kumerus: kaasas, reguleeritav masina juhtimispaneeli kaudu

• Käsitsemine ja positsioneerimine

  • 2-teljeline detailide manipulaator iminappadega (X-suunaline liikumine 2 653 mm; tööliikumine 100 mm; 12 imimoodulit)

  • 5-teljeline tagumine piiraja; pöörlev manipulaator; esipiraja; laadimiskäpad

  • Detali automaatne positsioneerimine ja pööramine

• Kiirused

  • Y-telje kiirliikumine: 250 mm/s

  • Eesmise piiraja kiirus: 3 000 mm/s

  • Detali manipulaatori kiirus: 3 000 mm/s

  • Pöörleva manipulaatori kiirus: kuni 3 pööret sekundis

  • ToolMasteri painutamise kiirus: 2 400 mm/s

• Positsioneerimistäpsus

  • Y-telg: 0,10 mm; X-telg: 0,05 mm; R-telg: 0,05 mm

• CNC-juhtimine

  • 21,5-tolline puutetundlik ekraan; operatsioonisüsteem: Windows 7 Ultimate 64-bit

  • Klaviatuur ja hiir; USB; RJ45-võrguühendus; Ethernet 10/100 Mbit/s

  • Interneti-teleservice / kaugdiagnostika

• Kõverusnurga mõõtmine

  • Optiline painutusnurga abisüsteem; integreeritud kaamera; programmeeritud ja tegeliku nurga graafiline võrdlus

  • Nurga mõõtmiseks vajalik detailipoolse külje minimaalne pikkus: 10 mm

• Ohutusvarustus

  • CE-sertifikaat; pöörlevad turvauksed; turvalised valgusbarjäärid; tööala juurdepääsu kaitse

  • Jalglüliti aktiveerimisfunktsiooniga; hädaseiskamine

• Elektrilised andmed: 80 kVA

Lisavarustus

• Automaatne laadimis-/mahalaadimissüsteem koos ladustamisliidesega

  • Automaatne toorikute eraldamine/söötmine/edastamine; valmisdetailide automaatne mahalaadimine

  • Lintkonveier valmisdetailidele; tooriku maksimaalne suurus 3 048 x 1 500 mm

  • Ladustamisliides kaasas

  • Laadimiskäru: ei kuulu komplekti; rööbaste komplekt: ei kuulu komplekti

• Tööriistad ja tööriistasüsteemid

  • ToolMaster Bend: töötlemisvahendite automaatne positsioneerimine ja seadistamine; standard-, Pick&Place- ja kõverate hoidjate automaatne positsioneerimine

  • Komplektis olevad tööriistad: 16 standardkinnitusriista (igaüks 160 mm); 6 Pick&Place-kinnitusriista; Pick&Place-segmendid 10/15/20/40 mm; nurgakinnitusriist (199 mm); painutusriistad OBW90 ja UBW90

  • ENW-seadmed: ENW-funktsioon kinnitusriistade kallutamiseks; ENW110-40 riist (pikkus 3123 mm; sügavus 40 mm); minimaalne painutuslaius ENW-riistadega 40 mm

• Täiendavad detailide käitlemismoodulid

  • 12 kolmepinnalist vaakummodulit (ülemine/alumine/esine imemine)

  • 6 magnetmodulit; 4 kahepoolset magnetmodulit

  • Vaakum- ja magnetmooduleid saab kasutada koos

• Tarkvara ja andmete kogumine

  • TecZone Foldi ujuvlitsents: automaatne programmeerimine 2D/3D-andmete põhjal, automaatne painutusprogrammi genereerimine, 3D-simulatsioon, kokkupõrgete kontroll, käsitsi muutmine

  • Bluetoothiga traadita 2D-koodilugeja: vöötkoodide ja DataMatrixi lugemine; tootmisprogrammi automaatne laadimine
