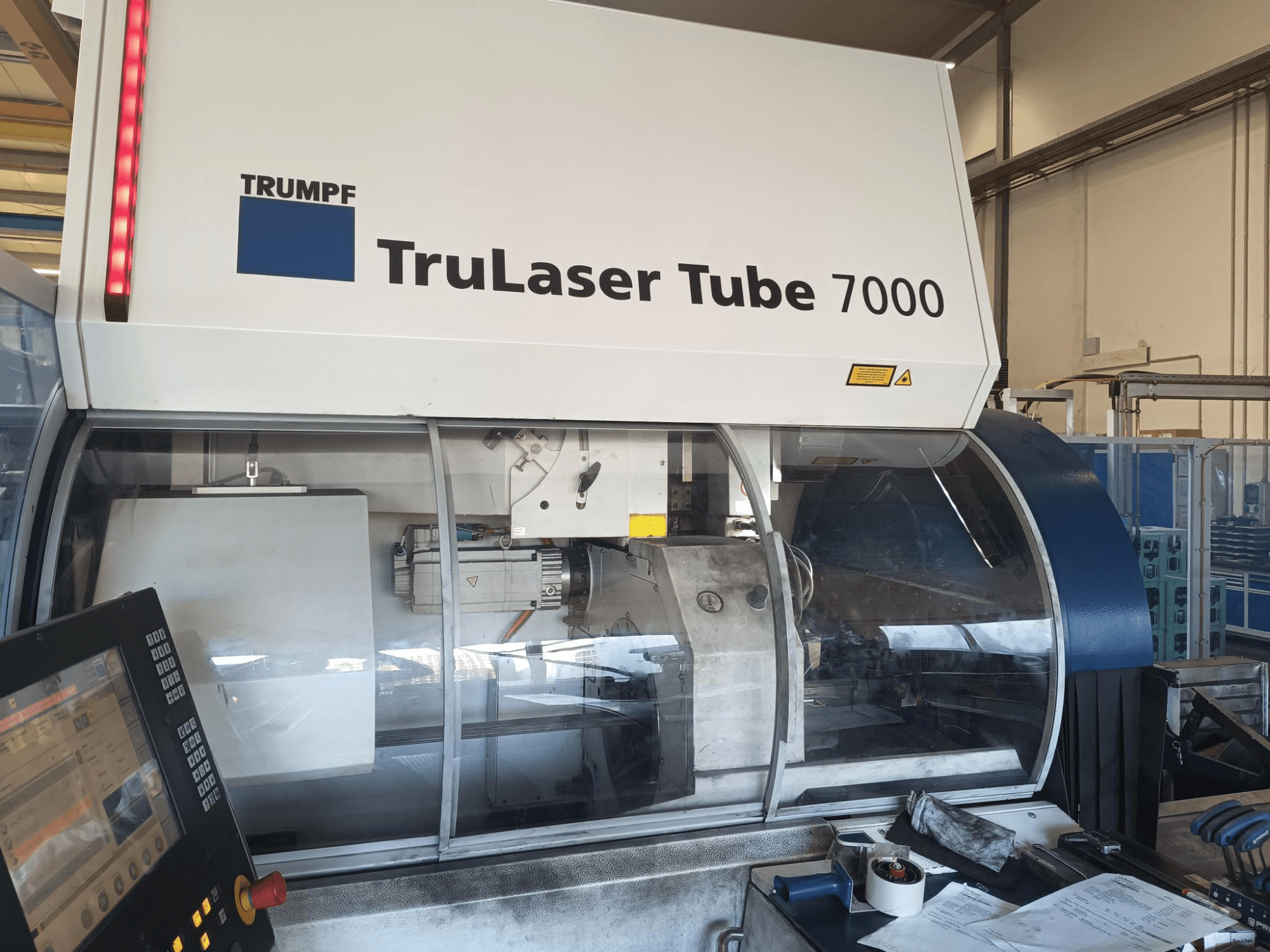

TRUMPF - TruLaser Tube 7000 KT02DE-CUT-TRU-2010-00003

• Ringikujulise osa läbimõõt: 200 mm

• Väljalükkamise jaam: 3 m koos harjalauaga

• Väljalükatud toodete kasti

• Tööulatus X-toru teljel: 6500 mm

• Välisringi läbimõõt: 254 mm (täiustatud standardse 200 mm asemel)

• Mahalaadimisjaam: 3 m koos harjalauaga, eesmine mahalaadimine

• Lasertüüp: CO₂-laser TruFlow 3600 koos LensLine’iga (lisatasu eest täiustatud standardse TruFlow 2000 asemel)

• Juhtimine: Sinumerik 840D, Teleservice

• Standardvarustus/funktsioonid: NitroLine, FocusLine, SprintLine, laseri võimsuse reguleerimine, programmeeritav lõikegaasi rõhk, programmi taaskäivitamine, automaatne väljalülitamine, töökoha valgustus, laseri logiraamatu funktsioon, laseri jahutusseade

• Laser: CO₂-laser TruFlow 2000

• Laseri jahutusseade

• Lõikepea: Lens-lõikepea fokaalkaugusega 155 mm, ControlLine

• Juhtseade: 84D

• Ühenduvus/andmeedastus: RJ-45 võrguühendus, USB-ühendus; võrguühendus koos paigaldusega

• Ohutus: CE-märgis, mitme kiirega valgusbarjäärid, kompaktne tolmuimeja 1500 Nm³/h, kaitsekabiin Makrolon-paneelidega

• Töötemperatuur: kuni 43 °C

• Paigaldusviis: spetsiaalne masina paigaldus

Lisavarustus

• Tarvikud:

  • Lõikepäidele mõeldud varuosakast

  • 1 x kaugjuhtimiskomplekt

  • Kinnituslõuade komplekt Ø 16 / 200 mm

  • U-kujulised juhikud väljajäetud toodete jaamale, siseläbimõõduga 200 mm

• Automatiseerimine:

  • Laadimisseade: LoadMaster Tube 6,5 m koos kimpude toega, 2 haarat, mahutavus 254 mm välisringi läbimõõduga, kriimustusteta disain 6 m jaoks, pöörlev konveieriliin, lisahaar D=254 mm

  • LoadMaster Tube 6 m lisavarustus:

    • Ringläbimõõt 250 mm

    • Lühem lindi tugi

    • Pöörlev konveierilõik

    • Lisahaarats Ø 200 mm

    • Täiendav haaratõstuk Ø 250 mm

• Erivarustus:

  • Paindlik väljajätmispunkt 4,5 m (prototüüp) 3 m väljajätmispunkti asemel, ilma harjalauata

  • Paindliku väljalükkamisjaama eripaigaldus

  • LoadMaster (seeriaversioon 103)

  • Paigaldus 100 mm kõrgemal (võimalik kasutada traatvõrgust konteinerit), otsus tehakse vastuvõtmise ajal

• Teenused:

  • Paigaldus, kasutuselevõtt, koolitus
