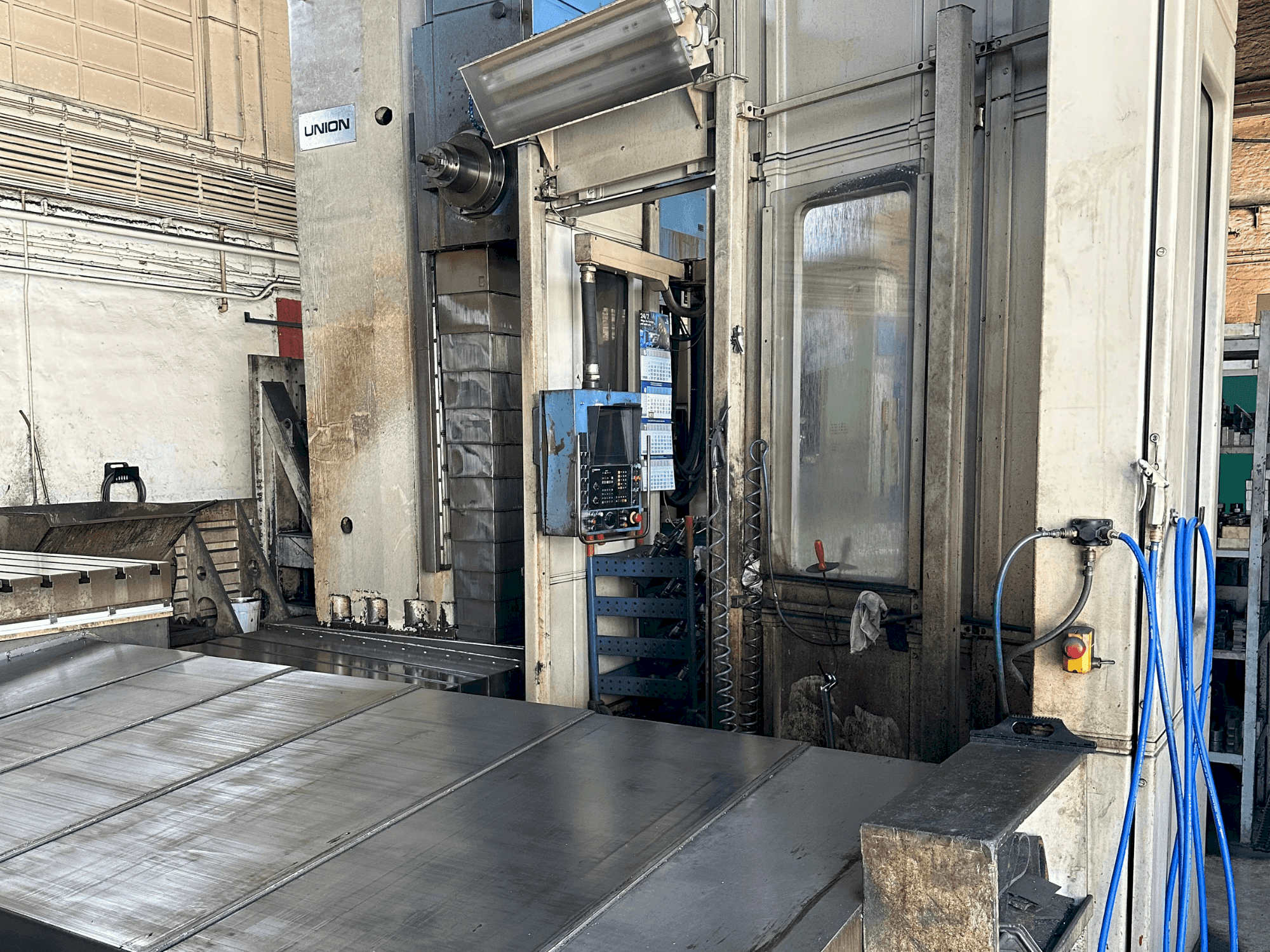

UNION - BFK 150/2DE-MIL-UNI-1991-00001

Lisainformatsioon

Liikumisteed: Spindlipea vertikaalne liikumine (Y-telg): 1600 mm (2000). Aluse pikisuunaline liikumine (Z-telg): 1000 mm (1600). Puurspindli liikumine (W-telg): 700 mm. Etteandekiirused: Y- ja Z-telgede pidev etteanne: 1 kuni 7099 mm/min. Spindel: Tööriista kinnitusjõud: 25000 N. Maksimaalne puuritava detaili läbimõõt: 500 mm. Elektrisüsteem: Võrgupinge: 380 VAC ± 10% (võimalikud on ka muud pinged). Sagedus: 50 Hz ± 2%. Ühendusvõimsus: BFK-suurus 130: 80 kW. BFK-suurus 150: 100 kW. Peamine kaitse: 200 A (380 VAC juures). Hüdraulikasüsteem: Sisaldab täielikku rõhuvoolu genereerimist, töötlemist ja jaotust. See asub eraldi hüdraulikaüksuses koos hoiustamisjaamaga. Kinnituspind: 1250 x 1600 mm. 1600 x 2000 mm. Maksimaalne kinnituskoormus: Ühtlane koormuse jaotus: vastavalt 8000 kg ja 12500 kg. Ebaühtlane koormuse jaotus (poolel laua pinnal): vastavalt 4000 kg ja 6000 kg. Maksimaalne inertsimoment: 3000 kgm² ja 7000 kgm². Maksimaalne koormusmoment: 19000 N ja 35000 N lukustatud kinnituslaua korral. Ettenihe ja kiirliikumine: Pidev ettenihe (X-telg): 1 kuni 7099 mm/min. Kiirliikumine (X-telg): 7100 mm/min. Interpoleerimine: Lineaarne ja ringliikumine. 3D-interpoleerimine. Spiraalinterpoleerimine. Silindriline interpoleerimine. Programmeerimine: Sisendi täpsus: 0,001 mm lineaartelgede ja 0,001° pöördtelgede puhul. Keskne programmimälu: 3100 NC-lauset. Lisafunktsioonid: Tööriistakorrektuur 99 paari jaoks (pikkus ja raadius). 8 töötlustsüklit ja 200 tasuta alamprogrammi. Programmi simulatsioon ja töötlemisega paralleelne sisend/väljund. Ulatuslik diagnostikasüsteem hoolduseks ja tõrkeotsinguks.
