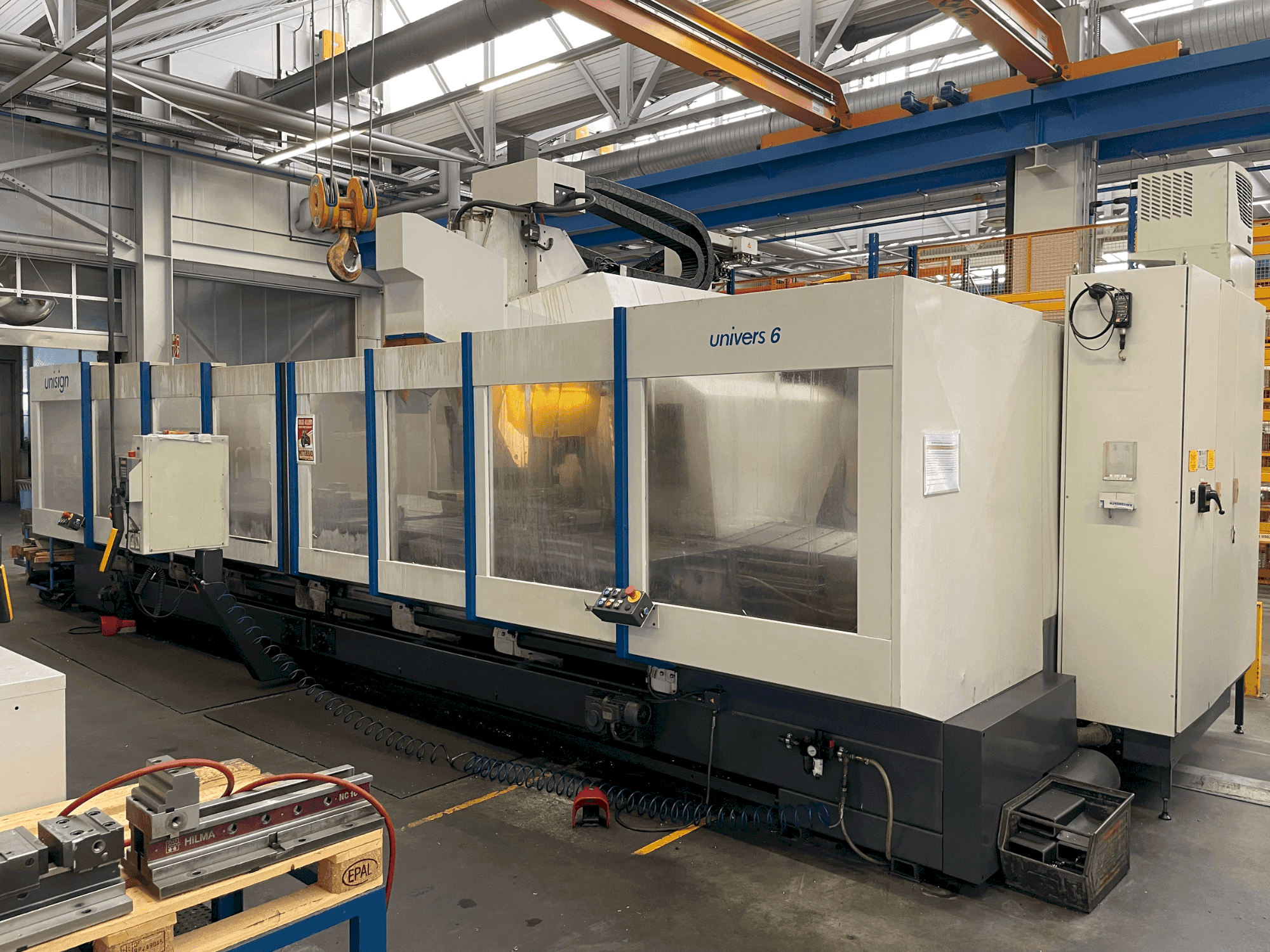

See 5-teljeline Unisign UNIVERS 6 on valmistatud 2008. aastal. See vertikaalne töötlemiskeskus on ideaalne keeruliste geomeetriliste vormide töötlemiseks ja suurendab täpsust mitmesuguste töötlemisülesannete puhul. Kaaluge võimalust osta see Unisign UNIVERS 6 vertikaalne töötlemiskeskus. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: Unisign
- aasta: 2008
- MUDEL: UNIVERS 6
- tootmistunnid: 55106
- rakenduse tüüp: Freesimine
- Asukoht: Saksamaa
- seadme tüüp: Vertikaalne töötlemiskeskus
- juhtseadme tootemark: SIEMENS
Tehniline teave - Unisign UNIVERS 6
Kontrollseade
- Juhtimismärk: SIEMENS
- Juhtimismudel: 840D
Liikumine
- Telgede arv: 5
- X-telje liikumine: 5000 mm
- Y-telje liikumine: 800 mm
- Z-telje liikumine: 600 mm
Tehnilised andmed
- Pöörleva jõud: 26 kW
- Pöörlev kiirus: 6000 RPM
- Koonuse suurus: SK 50
- Pöördvarda jahutus: Jah
Lisainformatsioon
Lisavarustus
Tööriistade arv: 52
Masinate eelised
Tehnilised masinate eelised
Juhtimine: Siemens Sinumerik 840D
Juhtimiskeel: Keel: saksa / prantsuse keel lülitatav
5 telge koos nurgapeaga (5° sammuga)
Kõrgsurvepump sisemise jahutuse jaoks, 40 baari
Tööpiirkond X: 5000 mm
Tööpiirkond Y: 800 mm
Tööpiirkond Z: 600 mm
Ajami võimsus: 26 kW
Spindli pöörlemiskiirus: 6000 pööret minutis
Spindli pöördemoment: 165 Nm
Hammasratta spindli pöördemoment: 650 Nm
Tööriistahoidja: SK50
Tööriistade arv: 52
Tööriistamahuti mahutavus: 52 positsiooni
Töödeldavus: Pikkade detailide töötlemine või pendeldamine
5-poolne mehaaniline töötlemine vahetatava nurgapeaga
Nurgapuurimis- ja freesimispea SK50 tööriistade jaoks koos pealevõtmisjaamaga
Tööriistade pöörlemissüsteem nurgapea tööriista vahetamiseks
Hingevöö tüüpi laastukonveier
Kinnituslaud: 850 x 1200 mm
Täiendav kinnituslaud: 850 x 800 mm
Puuteotsingusüsteem raadiotüüp (M&H)
Keskne jahutusvedelik läbi spindli ja tööriista pöörleva filtrisüsteemiga
Keskne jahutusvedelik läbi nurgapea horisontaalse spindli
Puhastuspüstol, mis on ühendatud eraldi pumbaga
Hüdraulikasüsteem 250 bar koos pumba ja torustikuga
2+2 kiirühendust
2 kinnitusringi ühekordse toimega
Soojusvaheti koos jahutusseadmega elektrikapis
Elektrooniline käsijuhtimisseade Sinumerik 840D jaoks
Liigutatav operaatoripaneel
Programm ja jaamade valik pendli tööks (2 jaama)
Pendel- ja kinnitusfunktsioonide operaatoripaneel (2 üksust)
Vaateaknaga vahesein
Kaugdiagnostikasüsteem Siemens Sinumerik 840D jaoks
Diagnostikasüsteem UNISIGN Siemens Sinumerik 840D jaoks
Automaatne uks käsitsijuhtimisega või M-funktsiooniga
220 V pistikupesa elektrikapis
Paigaldus- ja tasanduselementide komplekt
Juhtimisaeg: 55106 tundi
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
