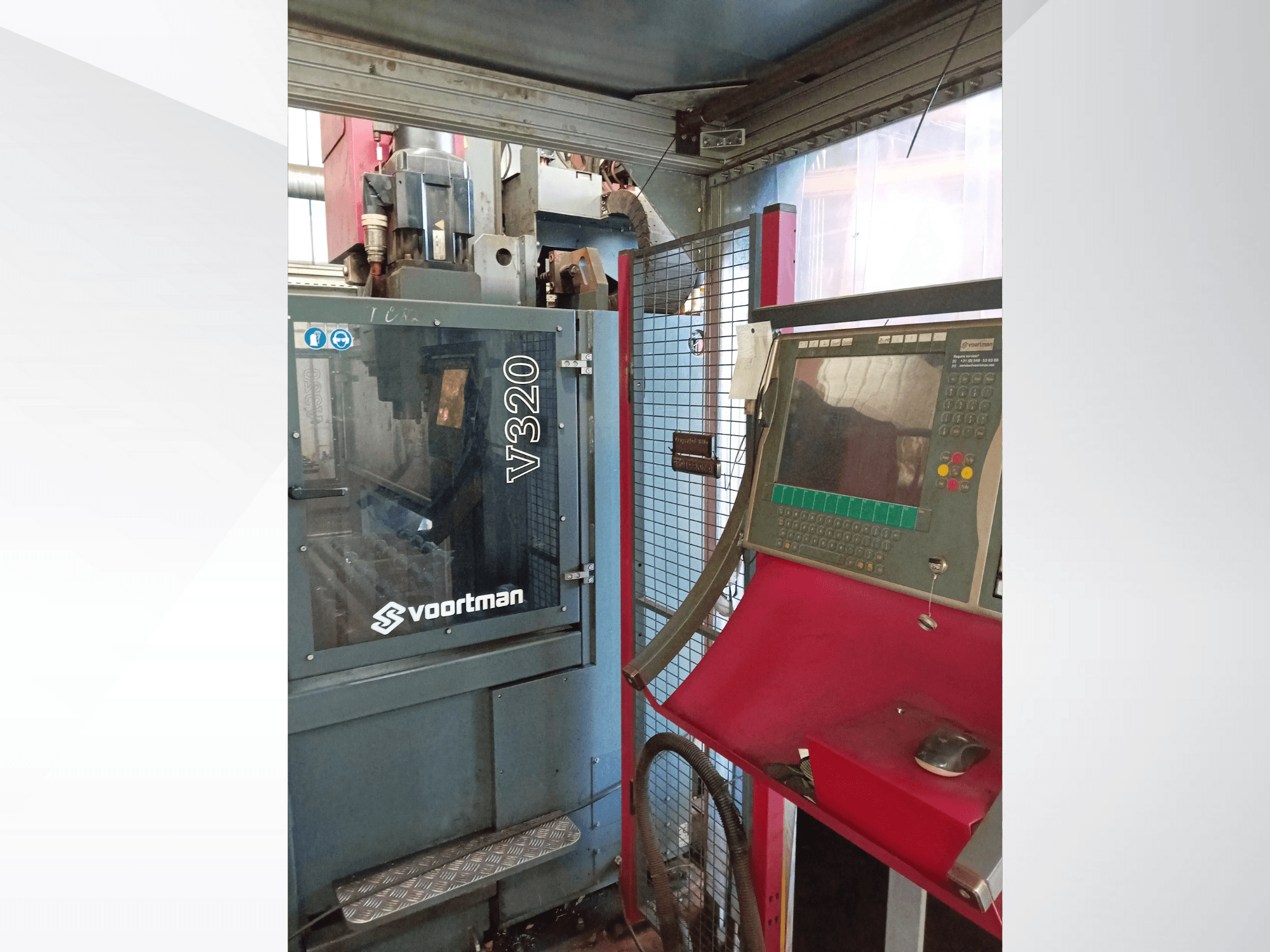

VOORTMAN - V320DE-CUT-VOO-2019-00001

• Töödetaili suurus

  • Min./max. plaadi pikkus: 850 - 6,100 mm

  • Min./max. plaadi laius: 200 - 2,050 mm

  • Min./max. plaadi paksus: 6 - 75 mm

  • Maksimaalne kandevõime: 7 500 kg

• Puurimisüksus: VD40

  • Paigaldamine: SK 40

  • Telje kiirus: 0 - 2 500 p/min (pidevalt reguleeritav, servomootor)

  • Puuri läbimõõt: 5 - 40 mm

  • Keermestamine: M6 - M30

  • Sinkimine: Jah

  • Löögimärgistuse võimalus: Jah

  • Paigutusmärgistuse võimalus (valikuline): Jah

  • Automaatne tööriistavahetaja: 2 x VTC 5/40 (2 x 5 positsiooni)

  • Määrimine/jahutus: Sisemine jahutus, õhk/õli

  • Hüdrauliline paigaldus: Jah

  • Nimikoormus: 30 kW

• Söötmine ja positsioneerimine: Servomootorid: sünkroonkäiguga, servomuundur

• Lõikamine - plasma (Smart Focus 300)

  • Min./max: paksus: 3 - 80 mm

  • Maksimaalne läbilõikamisvõimsus: 40 mm

  • Praktiliselt räbuvaba lõikamine: kuni 35 mm

  • Märgistamine: Jah, samade kulumaterjalidega

  • Gaasid:

    • Plasmagaas leebe terase lõikamiseks: O2 (99,9 % puhas, puhas, kuiv, õlivaba).

    • Kaitsegaas leebe terase lõikamiseks: O2 / õhk (99,9% puhtad, puhtad, kuivad, õlivabad)

    • Märgistusgaas: Argoon; >200 A puhul lämmastik

  • Automaatne gaasikonsool: Jah

  • Automaatne kõrguse reguleerimine: Jah

  • Süüde: Automaatne

  • Lõikamiskiirus (pehme teras):

    • 6 mm: umbes 3700 mm/min @ 90 A

    • 12 mm: umbes 3600 mm/min @ 200 A

    • 25 mm: umbes 1 600 mm/min @ 300 A

    • 40 mm: umbes 720 mm/min @ 300 A

    • 50 mm: ligikaudu 400 mm/min @ 300 A

    • 80 mm: ligikaudu 100 mm/min @ 300 A

• Lõikamine - Oxy-fuel (hapnikuga lõikamine)

  • Düüsi tüüp: Düüs-segu

  • Automaatne kõrguse reguleerimine: Jah

  • Gaasivarustus: Magnetventiil tagasilöögiklapiga

  • Kütusgaas: Propaan (valikuline: atsetüleen)

  • Lõikegaas: O2

  • Maksimaalne paksus: 75 mm

• Üldine/paigaldamine

  • Töösuund: Töö käik: vasakult paremale

  • Töökõrgus: 760 mm (+/- 25 mm)

  • Ümbritseva keskkonna temperatuur: -10°C kuni +35°C, max. 95% suhteline õhuniiskus

  • Pingeregulaator: Ei kuulu komplekti

  • Voolutrafo: Ei kuulu komplekti

Lisavarustus

• Kjellberg Smart Focus 300 plasmaallikas (kaasas)

• Donaldson DFPR06 väljatõmbesüsteem (lisatud; viimane filtri vahetus jaanuaris 2025)
