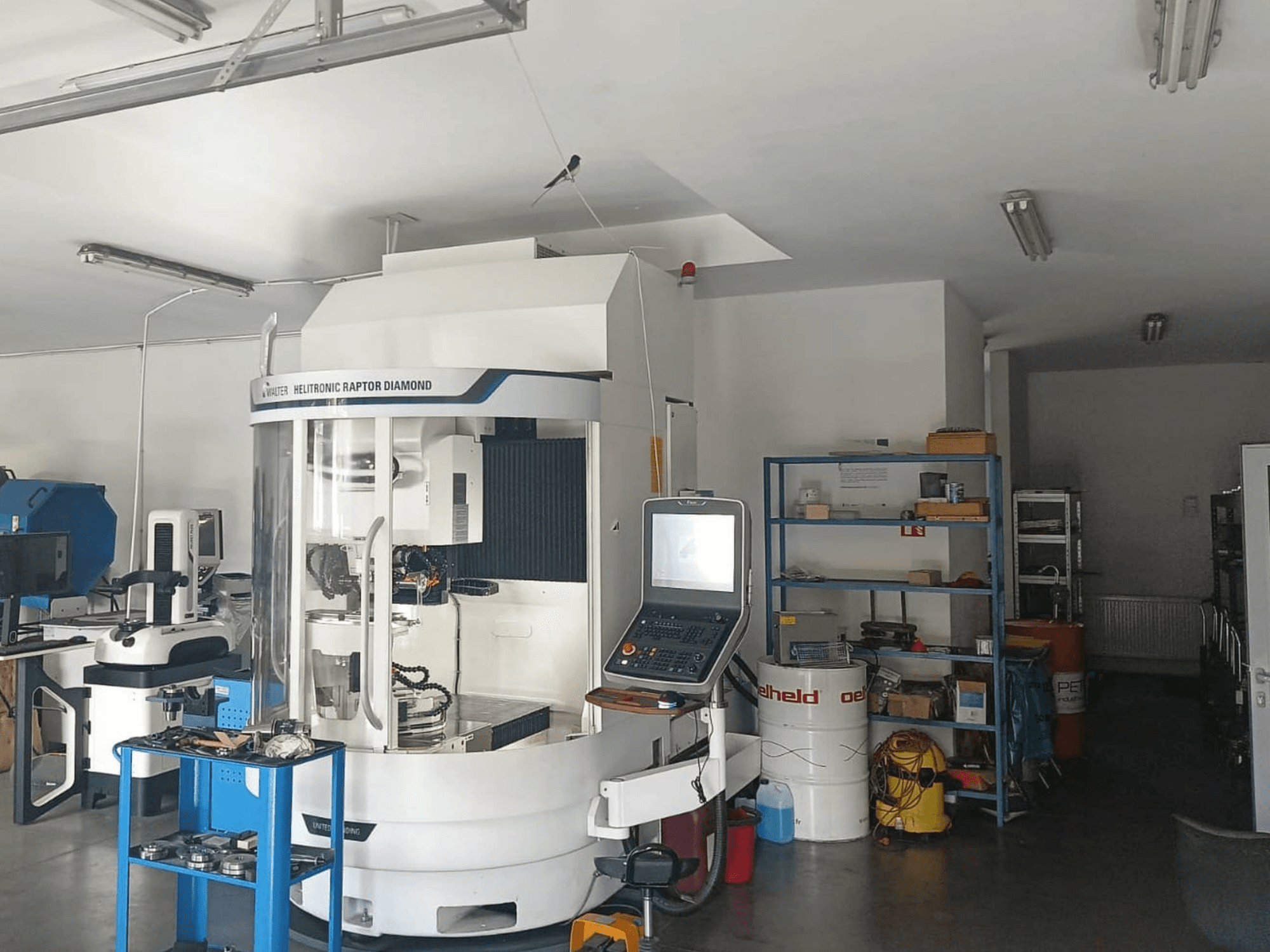

WALTER - HELITRONIC RAPTOR DIAMONDPL-GRI-WAL-2023-00001

• Tööaeg: umbes 4 371 tundi

• Töövahemik:

  • Tööriista läbimõõt: Ø3–290 mm (valikuliselt kuni Ø400 mm, sõltuvalt konfiguratsioonist)

  • Tööriista maksimaalne pikkus: 270 mm (valikuliselt kuni 350 mm, sõltuvalt konfiguratsioonist)

  • Tööriista maksimaalne kaal: 50 kg

• Teljed:

  • CNC-telgede arv: 5

  • Lineaarse telje kiirus: kuni 15 m/min

• Spindel:

  • Lihvketta maksimaalne läbimõõt: Ø200 mm

  • Liides: HSK

  • Rihmaajamiga, kahepoolne spindel

• Lihvimine / elektrilahendus:

  • Lihvimine ja elektrosüvamislõikamine ühe seadistusega

  • Karbidi-, HSS-, PCD- ja CBN-tööriistadele

  • Konfigureeritav kuni 3 elektroodi ja 3 lihvketta jaoks või alternatiivselt kuni 6 lihvketta jaoks

• Juhtimine / masina konstruktsioon:

  • WALTER / UNITED GRINDING CNC-juhtimine

  • Suletud tööpiirkond automaatse kaitseuksega

• Masinale paigaldatud lisavarustus/funktsioonid:

  • Ülemine laud

  • Klaasist mõõteskaalad

  • Tugevdatud A-telg, kuni 750 p/min

  • Automaatse kalibreerimise/anduri ettevalmistus

  • Lihvketta mõõteandur

  • Automaatne tulekustutussüsteem koos lekke tuvastamisega

  • TS-Remote valmis

  • Klaviatuuri tugi

  • Õlilekkeandur

  • Ühendus välisele filtreerimissüsteemile

Lisavarustus

• Varre-tööriistade automaatne laadimis-/manipuleerimissüsteem (tööriistade automaatlaadija/manipulaator)

• Protsessi jahutussüsteem

• Jahutusvedeliku/dielektriku filtreerimis- ja tsirkulatsioonisüsteem

• Jahutusvedeliku/dielektriku süsteem

• Tööriistahoidikud

• Äärikud/adapterid

• Lihvketta/elektroodi tarvikud

• Automatiseerimine/käitlemine:

  • TOP-laadija

  • 12 kaubaalust

• Filtreerimine/jahutus/õhuväljatõmbamine:

  • Õliudu eemaldamise süsteem

  • Eemaldamise summuti

  • Õli jahutusseade

  • Filtratsioonisüsteem koos mahuti ja pumbaga

• Töödetailide kinnitamine/tööriistad:

  • Kinnitusklambrid 6–16 mm

  • Kinnitusklambrid 16–32 mm

  • 351 ES kinnitusmuhvid: 6, 8, 10, 12, 16 mm

  • 4 x 351 ES kinnitusmuhvide komplekti

  • Kinnitusvarrukad: 6, 8, 10, 12, 14, 16, 18, 20, 25 mm

  • Automaatne hoidik 6–16 mm

  • Automaatne E386 hoidik, 16–27 mm

  • Käsitsi juhitav hüdrauliline hoidik, läbimõõt 32 mm

  • ISO 50 pesa

  • ISO 50-võll

  • 2 x 50 mm HSK elektroodipidikut

  • 4 x 45 mm HSK lihvketta hoidjat

  • Lihvketta hoidik lihvimiskettade parandamiseks

  • Lihvketaste komplekti mõõteadapter

  • HSK kalibreerimisketas

  • Kalibreerimisrull

• Mõõtmine:

  • Heliset Plus mõõteseade

• Tarkvara/lisad/paketid:

  • Tool Studio PC-le

  • Tool Studio Step Tools

  • 45-kraadine P-süsteemi teritusvalik

  • P36 puidupuuride tööriistapakett

  • Puuripakett

  • Hoger P58 komplekt

• Tarvikud:

  • 4 x 208 l dielektriline vedelik
