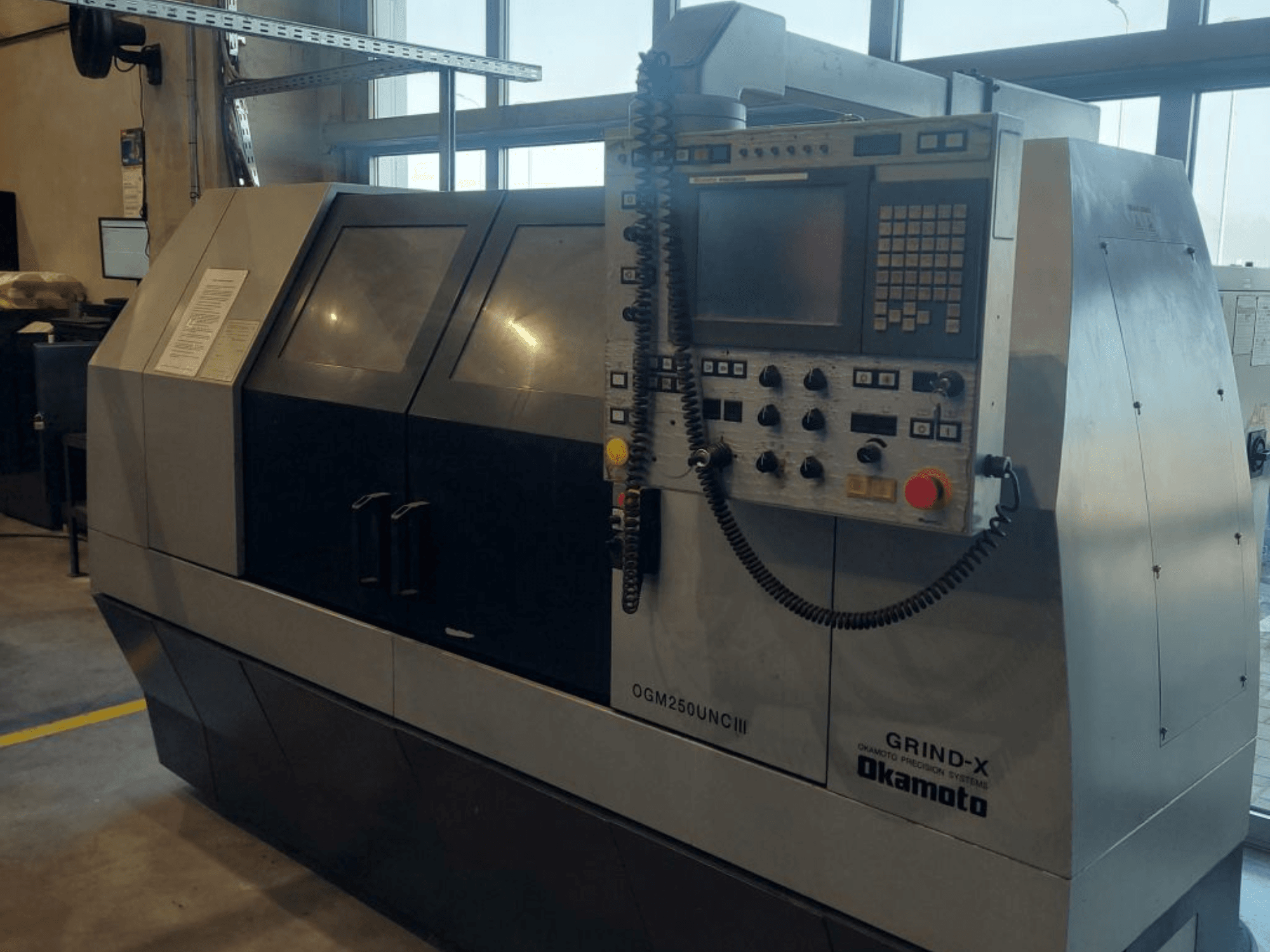

OKAMOTO - OGM 250 UNC III HR-GRI-OKA-2015-00001

Laua kohal olev pöördeulatus: 220 mm

Keskpunktide vaheline kaugus: 500 mm

Töödeldava detaili maksimaalne läbimõõt: 200 mm

Tööeseme maksimaalne kaal keskpunktide vahel: 50 kg

Tööeseme maksimaalne kaal padrunis: 20 kg

Lihvketta mõõtmed: Ø305 × 25 × Ø127 mm

Lihvketta pöörlemiskiirus: 1 880–2 210 p/min

Maksimaalne perifeerne kiirus: 30 m/s

X-telje kiirtoit: 4 000 mm/min

Lihvimispähe pöördenurk: ±30°

Z-telje kiirtoit: 8 000 mm/min

Minimaalne sisestusinkrement: 0,0001 mm

Tööpähe spindel: kombineeritud pöörlev ja pöörlematu spindel

Lihvimispähe keskkoonus: MT nr 3

Tööpähe läbiva augu läbimõõt: Ø18 mm

Tööpähe kiirus: 10–500 p/min

Tööpähe pöördenurk: +30° kuni -90°

Tagapinkide spindli liikumisulatus: 20 mm

Tagapinkide keskkõverus: MT nr 3

Jahutusvedeliku paagi maht: 120 liitrit

Määrdeainepaagi maht: 3 liitrit

Masina mõõtmed: 2 851 × 1 735 × 1 710 mm

Toitepinge: 200 V, 50 Hz, 3-faasiline, 3-juhtmeline

Koguvõimsus: 15 kVA / 10,5 kW

Maksimaalne täiskoormusvool: 50 A

Suurim mootor: 5,5 kW / 22 A

Juhtimisahel: vahelduvvool 100 V / alalisvool 24 V

Seisund: töökorras
