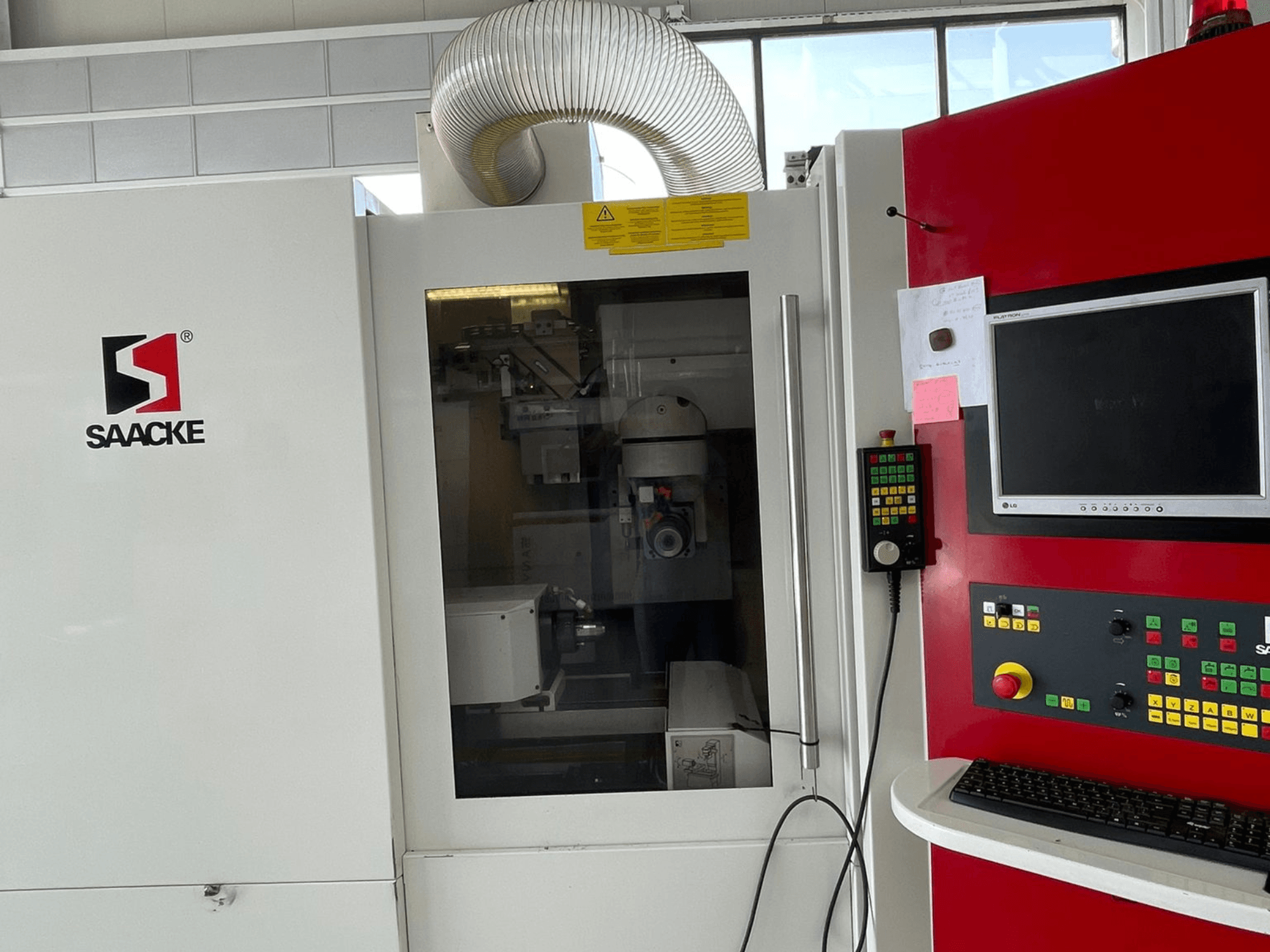

SAACKE - UWIFCH-GRI-SAA-2008-00001

• Töödetaili kandja A-telg: Otseajam / õõnesvõlli mootor; indekseerimise täpsus ±15"; indekseerimisvõimalused 1-999; kumulatiivne sammuviga 100 mm juures: 8 µm; kiirus max. 600 p/min

• Tööriistahoidja: ISO 50

• Spindlilahendus hoidev hülss: max. 28 mm (automaatse kinnitusseadmega: Ø20 mm)

• Nominaalne ajami võimsus:

  • S1-100%: 7,5 kW; tippvõimsus: 16 kW

  • X-telje pikisuunaline liikumine: 2 kW

  • A-telje töödetaili kandur: 2 kW

  • Z-telje ristliugur: 2 kW

  • Y-telje lihvimispea liuguri kõrgus: 2 kW

  • B-telje lihvimispea pöörlemine (pöörlev laud): 2 kW

• Positsioonimõõtesüsteemid:

  • A-telg: Otsene mõõtesüsteem

  • B-, X-, Y-, Z-telg: Kaudne mõõtesüsteem

  • Eraldusvõime X/Y/Z: 0,0001 mm (0,1 µm)

  • Eraldusvõime A/B: 0,0001°

• Elektriline ühendus: 20 kW / 50 A; tööpinge 400 V, 50 Hz; juhtpinge 24 V; valgustuse pinge 230 V; varukaitsme: eraldi toitevõrgustik.

• Suruõhk: 15-17 Nm³/h; rõhk min/max 6/8 bar (600/800 kPa); kvaliteet ≥ klass 4 (ISO 8573-1).

• Juhtimine ja tarkvara: CNC NUM Axium Power 1050 koos arvutiga, programmimälu 512 k; NUMROTOplus tarkvara (vajalik dongle/hardlock); nullpunktid kalibreeritakse kaasasolevate mõõtmisjuhiste abil (puuduvad tähistatud võrdluspunktid).

Lisavarustus

• Töödetaili vahetamise võimalused (automaatika):

  • Valik 1: ülesvõtja konstruktsioon

    • Maksimaalne töödeldav detail: Ø20 mm × 120 mm; 1 kg

    • Mahutavus kaubaaluse kohta:

      • Ø3,0-5,0 mm varre: 40 tk

      • Ø5,1-8,0 mm: 32 tk.

      • Ø8,1-11,0 mm: 28 tk

      • Ø11,1-14,0 mm: 24 tk

      • Ø14,1-20,0 mm: 20 tk

  • Variant 2: ketiladuri hoidik (koos haardeseadmega)

    • Maht: 64 töödeldavat detaili

    • Max: Ø32 mm × 200 mm; 2,5 kg.

    • Omadused: Erinevate töödeldavate detailide kaootiline laadimine; võimalik automaatne kinnitusrõngaste vahetus

    • Kinnitushülsid: Ø6, 8, 10, 12, 14, 16, 20

• Välise ketiladuri lisavarustus: suurendab masina kaalu umbes 3800 kg ja ruumi 3000 mm × 1875 mm suuruseks.

• Jahutusvedeliku filtrisüsteem (TRANSOR): Kliendi poolt ette nähtud; õhk tagasipesuks umbes 700 Nl/min 5 minuti jooksul iga 6-9 tunni tagant
