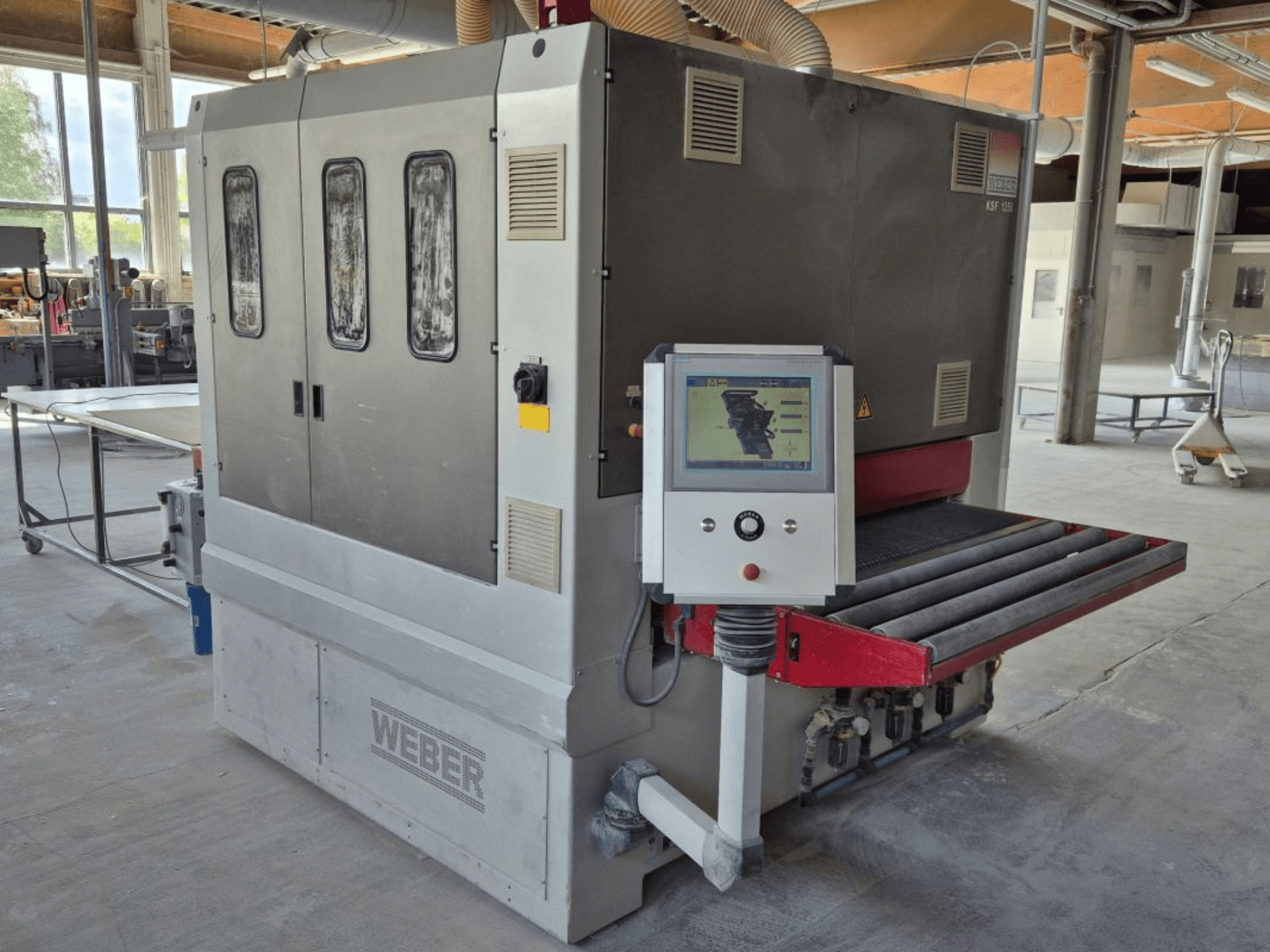

WEBER - KSF-3-1350DE-SAN-WEB-2009-00001

Masina raam ja söötmine

• Raske keevitatud teraskonstruktsioon 3 lihvimisseadme jaoks

• Konstantne etteandekõrgus: 900 mm

• Juhtpaneel ja lihvimisriba vahetus vasakul (etteande suunas)

• Pidevalt reguleeritav etteandmiskiirus: 3-18 m/min, sagedusjuhtimisega

• Vaakumkonveierilindi versioon 5,5 kW vaakumpuhuriga ja vaakumkanaliga masina ülemisse serva

Üksus 1: ristlindiüksus

• Survelamellilint koos vildi ja grafiidiga

• ISD-lingi survevardasüsteem 11 mm pikkuse töödeldava detaili tuvastamise ja 44 mm laiuse survevardaga

• Toorikuga juhitav liivavöö puhumisseade

2. seade: CBF-kombineeritud seade

• Nutiline kummist kontaktrull Ø 130 mm, 60 Shore

• Eraldi 4,0 kW ajamiga lamelllihviga ristsöötmine

• ISA-lüli survetala süsteem 11 mm töödeldava detaili tuvastamise ja 22 mm laiusega survetala (vastassuunaline)

• Toorikuga juhitav võnkuv lihvimisriba puhumisseade

Seade 3: ristlindi seade

• ISD-ühendusega survetala süsteem 11 mm töödetektori ja 44 mm laiuse survetala süsteemiga.

• Toorikuga juhitav lihvimisriba puhumisseade

Juhtseadmed ja funktsioonid

• Siemens MP 377 12" multipaneeliline HMI: 12" värviline ekraan, programmimälu 300 programmile, kõik parameetrid seadistatavad programmi kaudu

• WEBER i-Touch juhtimispult pöörlevate nuppudega navigeerimisega

• WEBER AWDM: automaatne paksuse reguleerimine masina sisselaskeava juures koos käivituslülitiga

• Ülepaksuse kaitserull sisselaskeava juures: kontaktrulli ja segmenditud survepalkide automaatne tõstmine; söötmise väljalülitamine

• ISA/ISD-juhtimine: suure lahutusvõimega töödeldava detaili tuvastamine 22 mm sammuga; keeruliste kujude vaba laadimine; mitmekordne laadimine minimaalse vahega; programmi kaudu reguleeritav lihvimisintensiivsus ja -rõhk

• ISA ühendusega survetala süsteem (Unit 2): piki- ja põikisuunas liikuv survetala

• ISD-segmenteeritud survetala süsteem (üksused 1 ja 3): eraldi reguleeritav servasurve (ainult välisserv või välis- ja siseserv); valitav piki- ja põikservade või ainult pikisuunalise serva jaoks.

Tehnilised andmed

• Töölaius: 1350 mm

• Ajamiüksus 1 (Eco-Drive, sagedusjuhitav): 15,0 kW

• Ajam 2 (Eco-Drive, sagedusjuhitav): 20,0 kW

• Ajam 3 (Eco-Drive, sagedusjuhitav): 15,0 kW

• CBF-ajam: 3,0 kW

• Vaakumpuhuri ajam: 5,5 kW

• Tagasilöögivastane söötmine (sagedusjuhitav): 3,0 kW

• Kõrguse reguleerimise ajam (sagedusjuhitav): 0,75 kW

• Lihvimisriba kiirus (sagedusjuhitav): umbes 3-20 m/s

• Lihvimisriba suurus (ristlintide puhul): 2 × 150 × 5100 mm

• Lihvimisriba suurus (lai rihm): 1370 × 2620 mm

• Töödetaili paksus (min/max): 4-140 mm

• Töökõrgus (konstant): 900 mm

• Astmeline etteandmiskiirus: 3-18 m/min

Lisavarustus

• Töödetaili väljapaiskamise seade WEBER ES süsteemiga (töödeldava detaili juhtimine; energiasäästlik; individuaalne liugjuhtimine)

• WANDRES mikropuhastus, ühe harja versioon (mootoriga mõõgahari integreeritud mikroniisutusega optimaalseks värvitolmu eemaldamiseks)
