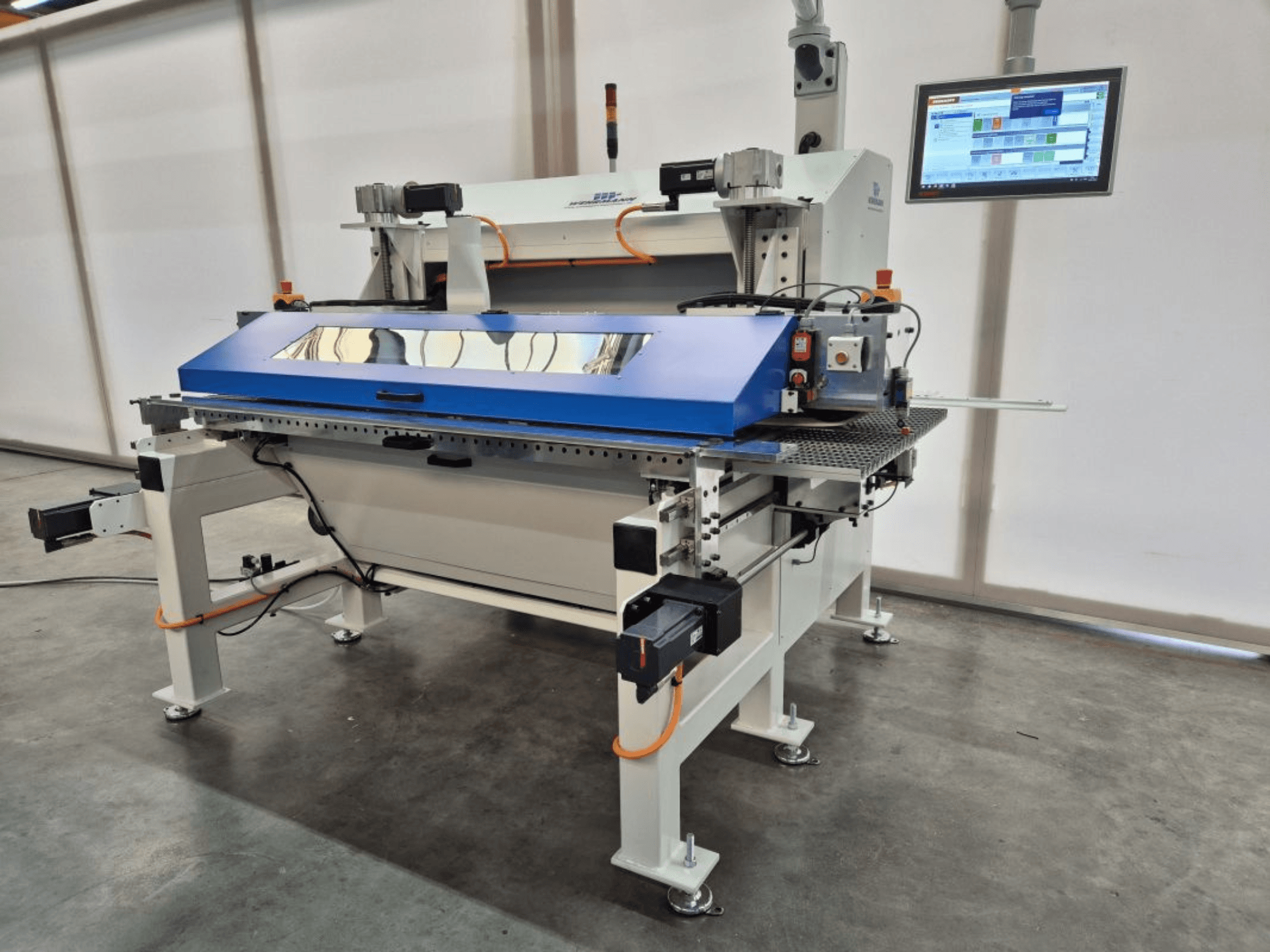

WEHRMANN - WT-50/900DE-SAW-WEH-2025-00001

• Tingimus: .

• Rakendus: Klassikaline ristkülikukujulise tooriku lõikamine puidust/puidupõhistest materjalidest laminaadiga (CLP, HLP), paberiga, fooliumiga või spooniga.

• Tooriku/plaadi maht:

  • Pikkus: alates 140 mm

  • Laius (valmismõõt): min 50+50 mm; max 450+450 mm (võimalik asümmeetriline lõikamine).

  • Paksus: 8-40 mm

  • Tooriku maksimaalne kaal: umbes 30 kg

  • Kuju: ristkülikukujuline

• Töökõrgus: 900 mm

• Masinapoolne külg: Tööpink: Parempoolne masin (peatuskülg sõidusuunas paremal)

• Söötmine/reguleerimine:

  • Söötmiskiirus: 5-40 m/min, servojuhtimisega

  • Elektrooniline kõrguse reguleerimine: 5-45 mm Beckhoffi servotelje abil

  • Parempoolne teflonist peatusjoonlaud, servojuhtimisega

  • Pneumaatiliselt vedruga vasakpoolne sisselaskejoonlaud, servojuhtimisega

• Konstruktsioon/transport:

  • Tugev keevitatud terasraam

  • Transport rihmaga, reguleeritava kõrgusega ülemine rõhk

  • Vähese hooldusega rihm õrna transpordikattega

  • 32 mm kiilrihma ülemine rõhk koos vedruga koormatud rullidega usaldusväärseks juhtimiseks

• Agregaadid:

  • Agregaat 1: sagedusega reguleeritav lõikussaag

    • Perske mootor 4,4 kW, 50 Hz, 400 V, 4500 p/min

    • Tööriistahoidja D=35, võti

    • Välis- + sisekeermega R/L, servojuhtimisega, tandem, mittepööratav

    • Kõrguse reguleerimine Beckhoffi servotelje abil

    • Külgmine reguleerimine mehaanilise digitaalnäidikuga

    • Maksimaalne saetera Ø 350 mm

    • Vooluga optimeeritud väljatõmbekabiinid

    • Ilma tööriistadeta

  • Agregaat 2: sagedusega reguleeritav põhisaag

    • Perske mootor 6 kW, 50 Hz, 400 V, 5000 p/min, vastassuunaline pöörlemine

    • Tööriistahoidja D=35, splain-võll, välis- + sisekeermega R/L

    • Maksimaalne saetera Ø 400 mm

    • Käsitsi reguleeritav jagatud kiil

    • Kõrguse reguleerimine Beckhoffi servotelje abil

    • Külgmine reguleerimine mehaanilise digitaalnäidiku abil

    • Vooluga optimeeritud väljatõmbekabiinid

    • Ilma tööriistadeta

• Juhtimine ja HMI (Beckhoff):

  • PC-põhine juhtimine koos integreeritud PLC ja elektroonilise liinijuhtimisega (TwinCAT 3)

  • 15,6-tolline multitouch-paneel integreeritud klaviatuuri/klaviatuuri/hiirega

  • Lihtne, komponentidele orienteeritud programmi loomine; vabalt määratletavad programmi nimed; praktiliselt piiramatu programmimälu

  • Töötamine klaviatuuri/hiire/kontakti kaudu; sõnumite süsteem operaatori/veateadete jaoks

  • MDE Basic: tootmisaeg, seadistamisaeg, seisakuaeg, vea aeg, ühikloendur, reguleeritav salvestusperiood

  • Kiire EtherCAT-välisvõrk; Ethernet RJ45; USB-port

  • Paneelarvuti katkematu toiteallikas (UPS)

  • PLC programmeerimine vastavalt standardile IEC 61131-3

  • Söödalukk kõrvalolevate masinate/transpordisüsteemide jaoks

• Põhimasinaga kaasas:

  • Mürasummuti/kaitsekapuut koos turvalukuga.

  • Ühendustükid välise väljatõmbamise jaoks (minimaalne õhukiirus 28 m/s, negatiivne rõhk 2480 Pa)

  • Suruõhuühendus koos hooldusüksusega

  • Integreeritud juhtimiskapp koos jahutusseadmega (ümbritsev temperatuur 10-45 °C)

  • Ohutus- ja kaitsemeetmed vastavalt CE-le; CE-märgis

• Kommunaalteenused ja spetsifikatsioonid:

  • Töörõhk: 6 baari

  • Toide: 3/N/PE, 400/230 V, 50 Hz, ±5% (ECD-kaitselülitus ei ole kohaldatav).

• Keel:

  • Masinate märgistus: Saksa

  • Kasutusjuhend: Saksa

  • Varuosade nimekirjad: Saksa

• Värvi viimistlus:

  • Põhi/katend: Hall-valge RAL 9002

  • Agregaadid: Tolmahall RAL 7037

  • Kaitsekatted: Sinine RAL 5017

  • Juhtpaneel: Helehall RAL 7035

• Tarneaeg: 4 kuud pärast tellimuse esitamist.

Lisavarustus

• Väline tolmueemaldussüsteem (ei kuulu komplekti; masin tarnitakse koos ühendusdetailidega; nõuab 28 m/s õhukiirust ja 2480 Pa negatiivset rõhku).

• Lisavarustus: Ettevalmistus vöötkoodi või RFID-skänneri jaoks koos määratletud failikataloogiga.

• Valikuline Industry 4.0 liidesed: MQTT, UMATI, OPC UA, RFID
