Wenzel - LH 87DE-MEA-WEN-2014-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

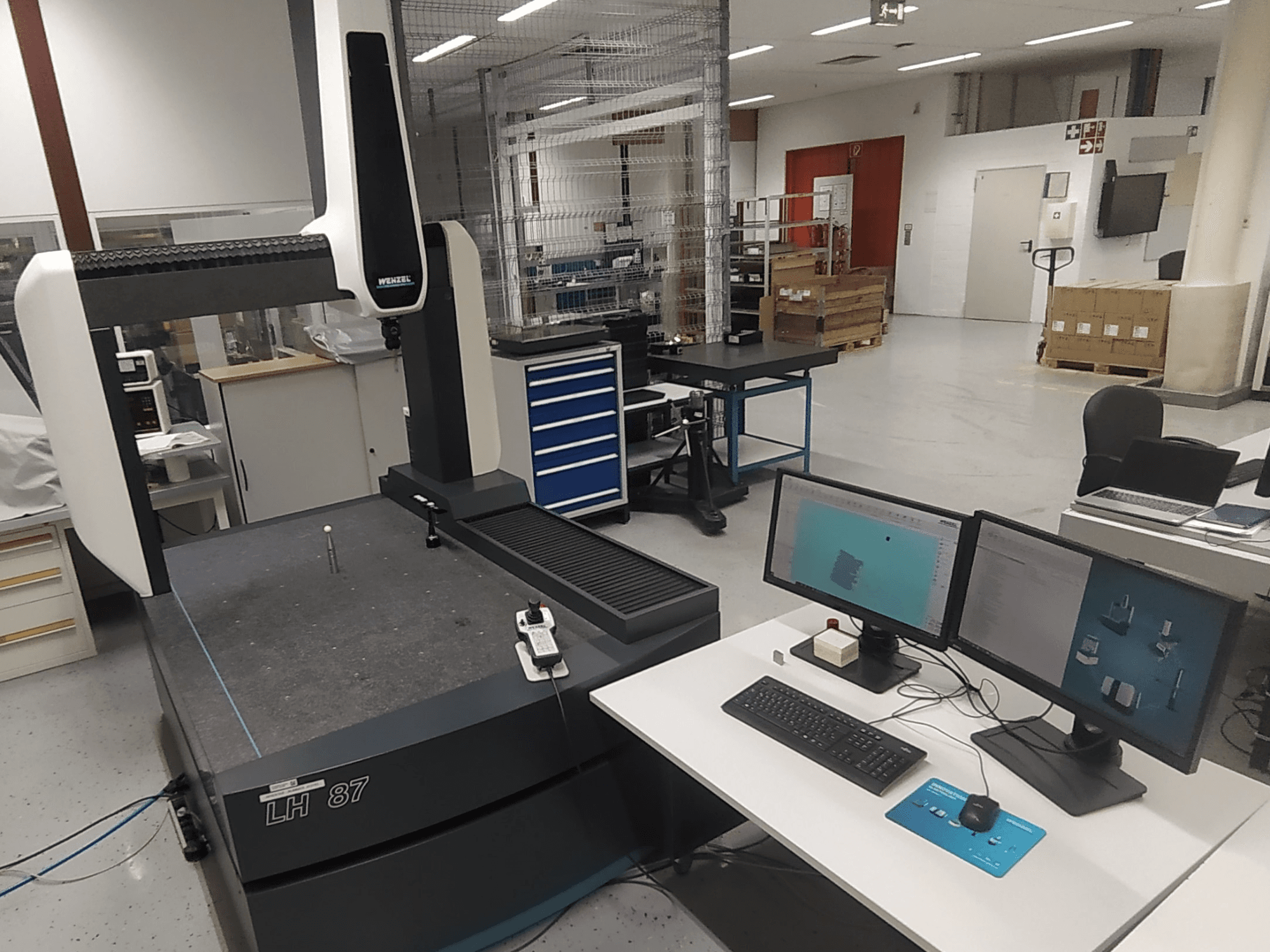

See 3-teljeline Wenzel LH 87 CMM masin on toodetud 2014. aastal. Selle mõõteulatus on 800 mm X-, 1000 mm Y- ja 700 mm Z-suunas ning selle maksimaalne kaalutugevus on 800 kg. Masin on varustatud õhklaagrisüsteemiga kõigil telgedel ja Renishaw PH10M Plus mootoriga indekseerimispeaga. Kui otsite kvaliteetseid mõõtmisvõimalusi, kaaluge meie müügis olevat Wenzel LH 87 CMM-masinat. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: Wenzel
- aasta: 2014
- MUDEL: LH 87
- rakenduse tüüp: Mõõtmine
- Asukoht: Saksamaa
- seadme tüüp: Koordinaatmõõtemasin (CMM)
Tehniline teave - Wenzel LH 87
Liikumine
- Telgede arv: 3
- X-telje liikumine: 800 mm
- Y-telje liikumine: 1000 mm
- Z-telje liikumine: 700 mm
Lisainformatsioon
- Mahupikkuse mõõtmisviga (E0, MPE): 2,2 µm + (L / 300,0 mm) µm
- Pikkuse mõõtmisviga piki optilist telge (E150, MPE): 2,2 µm + (L / 300,0 mm) µm
- Max. Komponentide / detailide kaal: 800 kg
- Teljelaagrid: Kõikidel telgedel integreeritud õhklaagrisüsteem
- CNC-juhtimisüksus: WPC 3-teljeline kontuurkonfiguratsioon
- Kontrolleri riistvara: WPC2040 Basic kombineerituna Renishaw PHC10-3 PLUS kontrolleriga.
- Masina juhtpaneel: Wenzel HT400 juhtmega käsitsi juhitav joystick-juhtimispuldi käsikast
- Proovijuhtimissüsteem: Renishaw PH10M Plus motoriseeritud indekseerimispeaga katsekeha.
- Sondimisandurite süsteem: Renishaw TP200 kõrge täpsusega tüvemõõturiga puutetundlik sond.
- Vahetustarindisüsteem: Renishaw SCR200 6-portiline autonoomne sondivahetussild (5 porti aktiivselt varustatud visuaalses konfiguratsioonis).
- Aktiivsed tüünerikonfiguratsioonid (rackis):
* Port 1: Taster 1001 (Ø 1,00 mm)
* Port 2: Taster 2001 (Ø 2,0 mm silindriline)
* Port 3: Taster 3001 (Ø 2,00 mm Ruby Ball)
* Port 4: Taster 4001
* Port 5: Port 5 konfigureeritud (visuaalne kinnitus: nurga-/tähthäälestus)
- Hindamisarvuti riistvara: Fujitsu Esprimo lauaarvuti torn, mis on paigutatud spetsiaalsesse alumise laua kontrolleriruumi.
- Visuaalse tööjaama monitorid: 2 x BenQ 24" TFT lameekraaniga kuvarid.
- Sisendperifeeriad: Juhtmega klaviatuur, hiir ja Wenzeli kaubamärgiga hiirealus.
- Põhiline operatsioonisüsteem: Windows 10 Pro (versioon 10.0, Build 19045, 64-bitine versioon)
- Metroloogia tarkvarakomplektid:
* Wenzel WM | Quartis Standard (Build R2025-1 / R2025-2 tagasiühilduv ökosüsteem): * Wenzel WM | Quartis Standard (Build R2025-1 / R2025-2 tagasiühilduv ökosüsteem)
* CM Wenzel CNC-juhtimise geomeetriline tarkvaramoodul.
* CM Wenzel CNC vabavormilise pinna tarkvaramoodul * CM Wenzel CNC vabavormilise pinna tarkvaramoodul
- Tarkvara litsentsimine ja turvalisus: Metrokey Dongle kaitse (ID: 45984, staatus: kehtiv, kohalik tööjaam), draiveri versioon 7.6.0
- Native CAD Data Core liidesed: IMPEX-ELEM, CURVE, SURF, IPH, PRC.
- Valikulised laiendusliidesed: CATIA, Pro-E, SolidWorks
- Komplektis olevad kalibreerimistarvikud: Kõrge puhtusastmega keraamiline referentskalibreerimiskeraamika koos baasi laiendussambaga.
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
