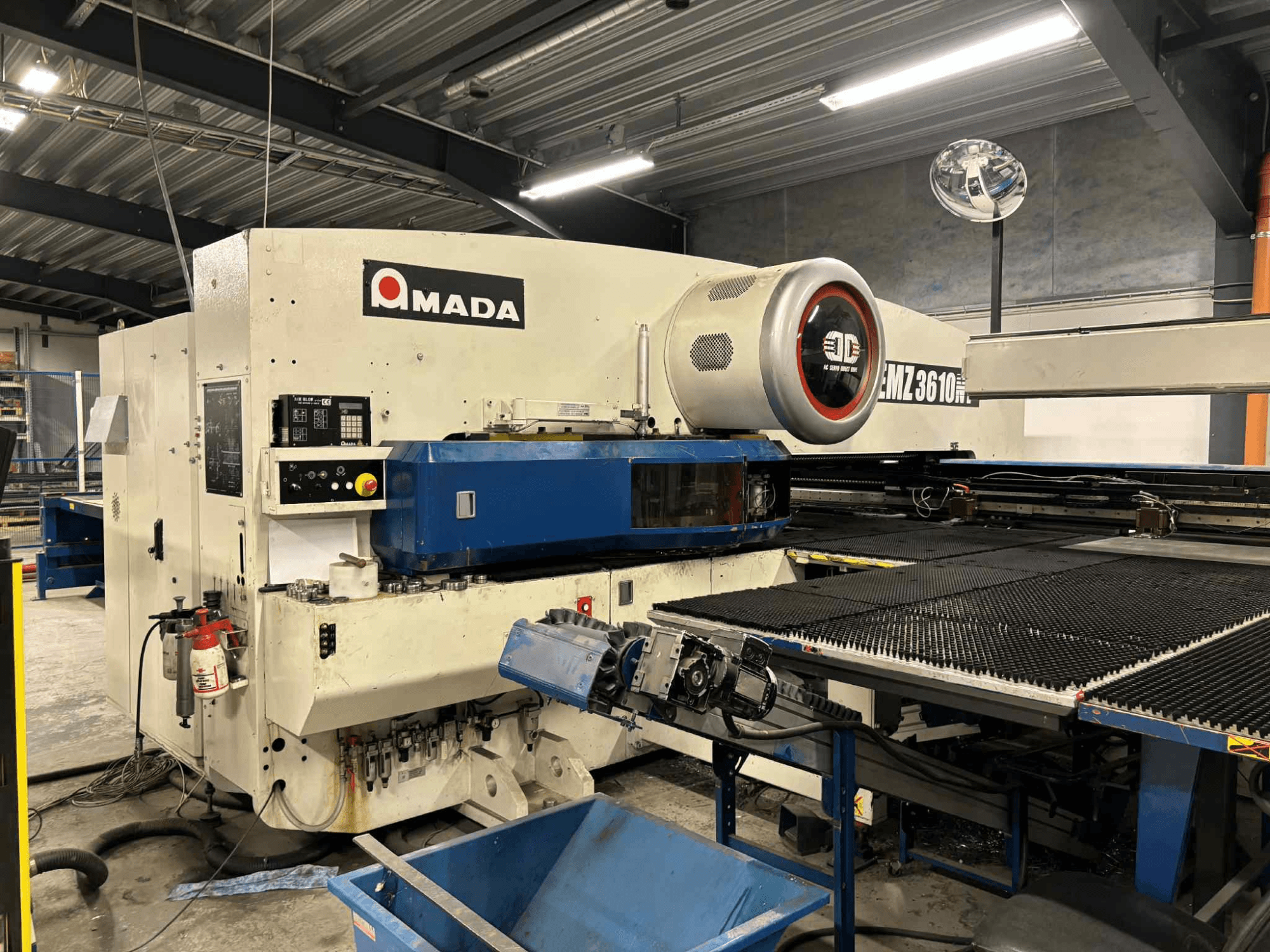

AMADA - EMZ 3610 NTNO-PUN-AMA-2011-00001

• Tööala koos ümberpaigutamisega: 5000 x 1525 mm

• Maksimaalne lehe paksus: 4,5 mm (leebe teras)

• Söötmiskiirus X/Y: 100 / 80 m/min (128 m/min samaaegselt)

• Positsioneerimistolerants: +/- 0,1 mm

• Z-tüürimispunktid: 45

• AutoIndexi jaamad: 4 (2 x B, 2 x C)

• Revolveri söötmise kiirus: 30 1/min

• Maksimaalne tabamuste arv: 1000/min

• Masina raam: Silla raam: Sildraam: Sildraam

• Löögimootor: Servoelektriline kaksikajam: Servoelektriline kaksikajam

• Ajamid (revolver + laud): AC-Servomootorid

• Klambrid: Pneumaatilised

• Elektriline ühendus: 400V / 50Hz

• Elektritarbimine: elektritarbimine: 1 kW - 7 kW

• Õhutarbimine (masin): 250 l/min

• Õhutarbimine (Air Jet Vakuum): 250 l/min

Lisavarustus

• Laadimisseade: Laadija L III 300

  • Lehtede miinimumsuurus: 1000 x 300 mm

  • Lehtede maksimaalne suurus: 3000 x 1500 mm

  • Materjali paksus: 0,5 - 8,0 mm

  • Maksimaalne laadimismass: 300 kg

  • Maksimaalne virna kõrgus: 300 mm

  • Max. kaubaaluse kaal: 4000 kg (2x2000 kg)

  • Max. etteandmiskiirus (traversaal): 70 m/min

  • Iminappide arv: 34 tükki

  • Kahe lehe kontroll: Jah, lehepaksuse detektoriga

  • Õhukulu: Õhutarbimine: 510 l/min, 6 baari sisselaskeõhk

  • Elektriühendus: 400V

• Mahalaadimisseade koos detailide eemaldajaga: PR 3 UL 300 P

  • Osade suurus min./max.: 150 x 150 mm / 2500 x 1000 mm

  • Plaadi paksus: 0,5 - 3,0 mm (4 mm EM-seeria puhul)

  • Osade maksimaalne kaal: 50 kg

  • Ladustamislaua suurus: 3400 x 1400 mm

  • Maksimaalne detaili suurus mahalaadimisklambrite jaoks: 3000 x 1500 mm

  • Maks. virnastuskõrgus skeletilaud: 450 mm

  • Maksimaalne kaal skelettlaual: 2000 kg

  • Maksimaalne virnastuskõrgus ladustamislaud: 450 mm

  • Maksimaalne kaal ladustamislaual: 4000 kg

  • Max. etteandmiskiirus X-/Y-suunas: 180 / 90 m/min

  • Õhukulu: 1000 l/min, 6 baari sisselaskeõhk

  • Elektriline ühendus: 400V
