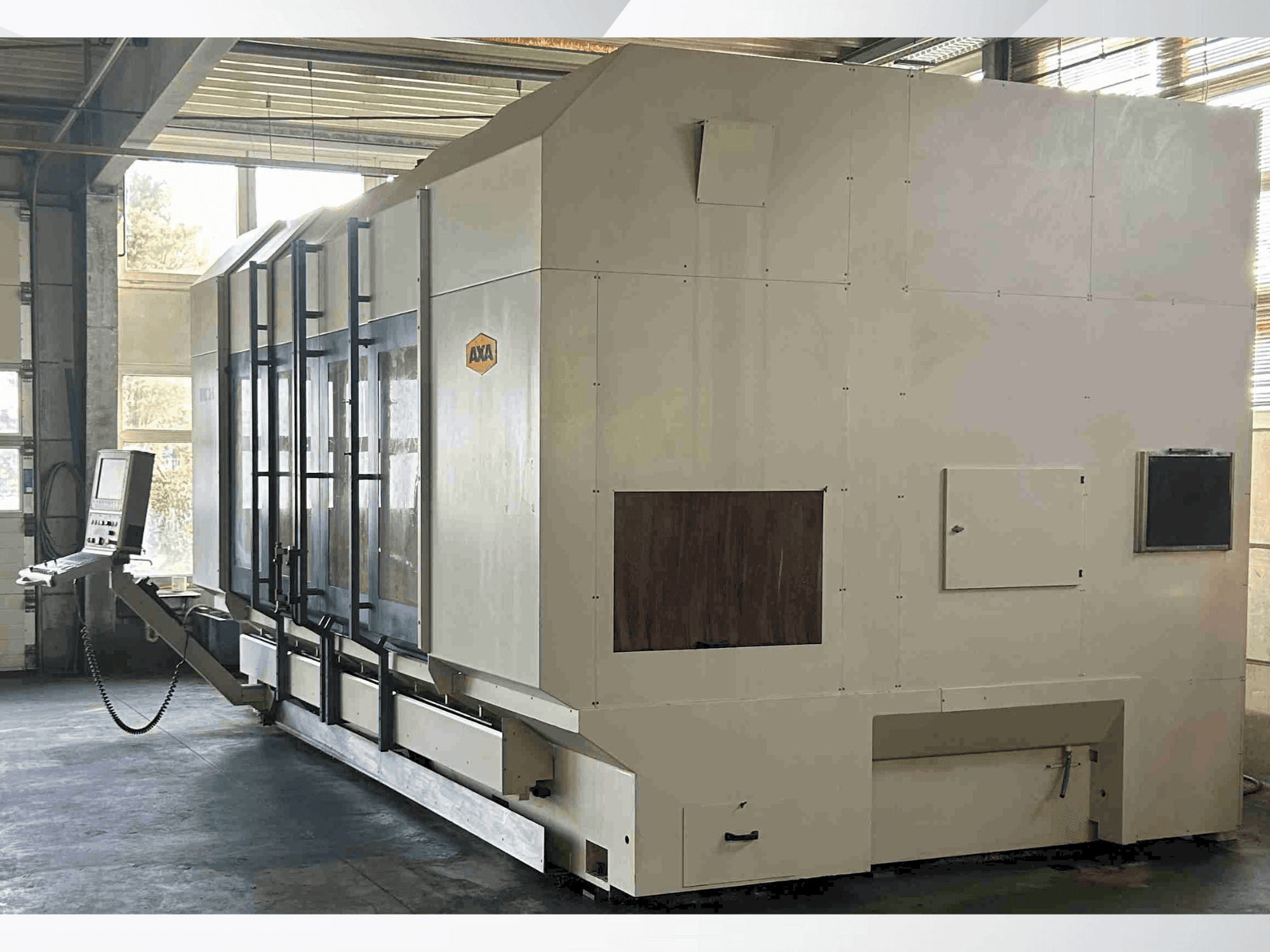

AXA - VHC 3-3000 SDE-MIL-AXA-2006-00002

Täiendav varustus

• Masinatel on C-telg ja +/-100º b-telje pea.

Masina eelised

Kvalitatiivsed eelised masinale

• T-soonte vahe: 160 mm
• 3d-sond: rmp 60 renishaw
• Tööriistaandur: tt140 heidenhain
• Nc pöördpea, lõpmatult reguleeritav, pöördeulatus ± 100°
• Pöördeulatus b-teljel: ± 90°
• Lukustamine: 2,5° (1°, astmevaba)
• Min tööriistavahetusaeg: 5 sekundit
• Positsioneerimistäpsus üle 1000 mm: ± 0,015 (0,0075) mm
• Korduvus: ± 0,005 mm
• Freesimine torus 60 max. : 800 cm³/min

Masina tehnilised eelised

• Maksimaalne pöördemoment 40% juures: 143 (-255) nm
• Maksimaalne võimsus 40% juures: 30 (40) kw
• Jahutusvedeliku etteanne spindli kaudu: 40 baari
• Maksimaalne etteandejõud: 9000 n
• X-telje liikumine: 1760–9000 mm
• Pendli liikumine: u. X-liikumine/2 - 500 mm
• Y-telje liikumine (horisontaalne/vertikaalne): 700 (900) mm
• Z-telje liikumine (horisontaalne/vertikaalne): 850 (950) mm
• Laua kaugus spindli ninast (horisontaalne/vertikaalne): 250 - 1100 mm / 40 - 890 mm
• T-sooned, keskmine soon joondussoonena h7: 14 h9 mm

Lisainformatsioon

Masin on endiselt töökorras / Puurimine St 60-s max.: Ø 35 mm / Keermelõikamine St 60-s max.: M 30 / Lisakaal X-liikumise meetri kohta: u. 2500 kg / Baasmasina kaal (X = 1760): u. 14500 kg / Töökõrgus: min. 40 mm, max. 890 mm (vertikaalne) / min. 250 mm, max. 1100 mm (horisontaalne) / Ajami võimsus: Vahelduvvoolu õõnesvõllimootor annab võimsust 30 kW/143 Nm 40% ED juures. / Spindli kiirus: Spindli kiirusvahemik on 30–6000 p/min. / Tööriistavahetaja: Sellel on 22 tööriistapesaga ketiga salv (SK40 DIN69871A/69872 A). / Mõõtmed: Kaal: umbes 16 500 kg. / Mõõtmed (P × L × K): umbes 5,7 m × 3,9 m × 3,4 m (+1,7 m laastukonveieri jaoks). / Tööruumi kapseldamine: Kapseldamiseks kasutatakse lehtmetallist lamellidega lõõtsakatet. / Y-telje käigu pikendamine 900 mm-ni ja Z-telje käigu pikendamine 950 mm-ni. / Süstiku töö alumiiniumist valmistatud süstikplaadiga, millel on vaateaken ja ohutuslüliti. / Tööriistasalve laiendamine 36 tööriistapesani / SK 40 tööriistahoidiku hüdrauliline kinnitus / 1-teljeline NC-pöörpea, mida saab pidevalt positsioneerida vahemikus ±100∘/ ja programmeerida sammuga 0,001∘/ Suurem ajamivõimsus vahelduvvoolu õõnesvõllimootoriga (nr 111). Maksimaalne võimsus on 27 kW/100% ED või 40 kW/40% ED. Maksimaalne pöördemoment on 127 Nm/100% ED või 191 Nm/40% ED./ Suuremad spindli kiirused vahemikus 30–12 000 p/min õlipihustus-udu määrimisega/ Jahutusvedeliku etteanne spindli kaudu, sealhulgas väline 400-liitrine paak paberlintfiltrisüsteemiga ja kõrgsurvepump. See võib pakkuda kuni 40 baari rõhku. See valik nõuab laastukonveieri valikut / Hingedega lintkonveier (vasak või parem) integreeritud 200-liitrise jahutusvedeliku paagiga ja välise jahutuse pumbaga / 5. telje NC-pöördlaud RTA 4L-800, mille esiplaadi läbimõõt on 1000 mm. Laud on konstrueeritud horisontaalseks paigaldamiseks hüdraulilise kinnitusega / RTA on integreeritud jäiga lauaga tasapinnale / Heidenhain iTNC 530 juhtimissüsteem koos digitaalse ajami juhtimise ja 15-tollise TFT-ekraaniga / 3D-kontaktandur (Renishaw RMP 60) tööriista mõõtmiseks, mis on salvestatud tööriistasalve ja mida saab automaatselt vahetada. Sondi tarkvara kasutatakse nullpunkti ja positsiooni määramiseks, tsentreerimiseks ja elektriliseks tooriku joondamiseks / Tööriista kontaktanduri süsteem (Heidenhain TT 130) tööriistade pikkuste ja raadiuste mõõtmiseks, mille saab paigaldada töötlemispiirkonda ja mis mõõdab kas seisva või pöörleva tööriistaga. Valikuline: 6-teljeline. Täielikult integreeritud pöördlaud.
