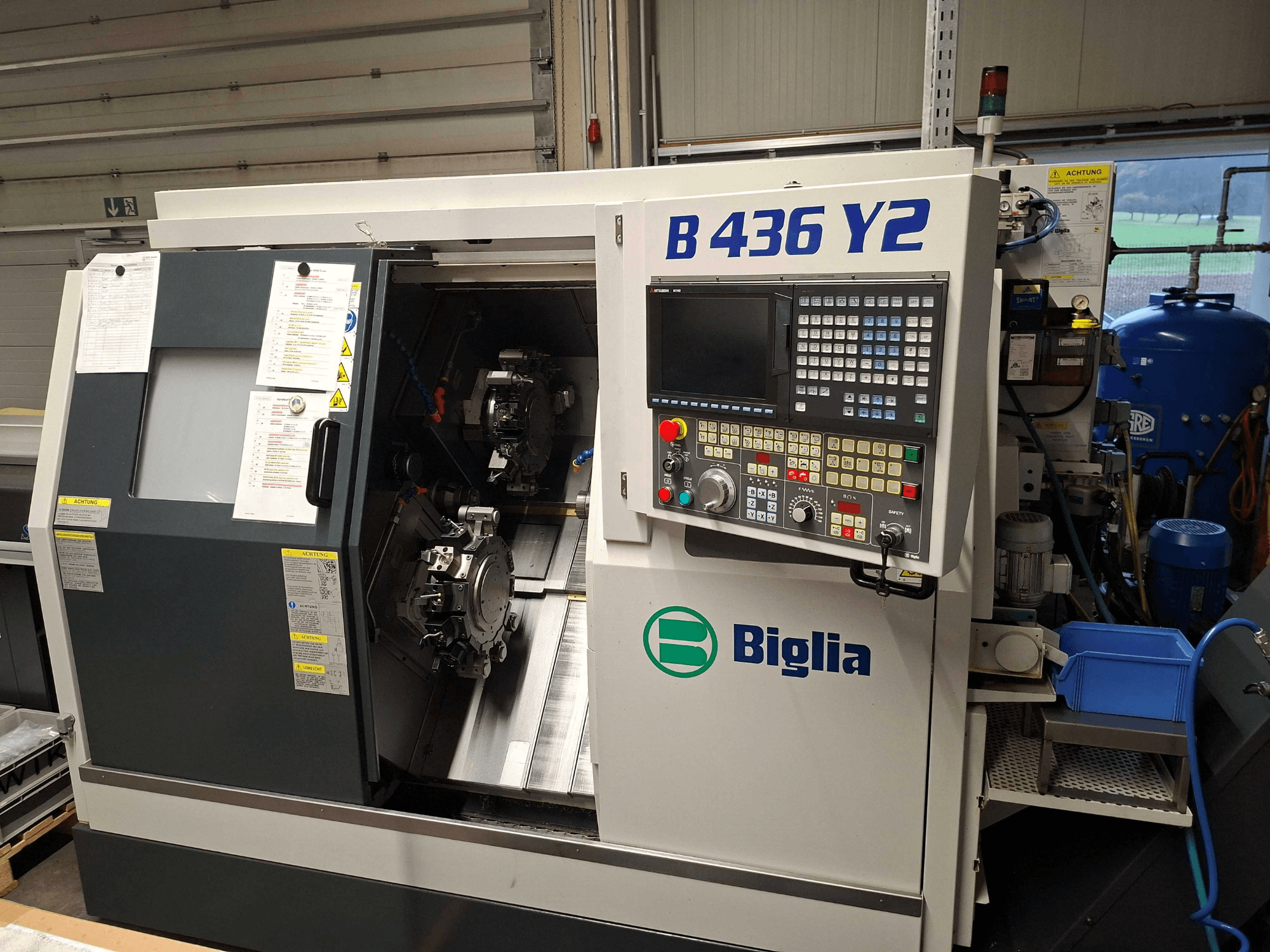

See 6-teljeline Biglia B.436-Y2 horisontaalne treipink on valmistatud 2016. aastal. Selle maksimaalne varraste läbimõõt on 36 mm, spindli pöörlemiskiirus kuni 7000 p/min ja mootori võimsus 11 kW. Tänu kiirele liikumiskiirusele kuni 30 m/min ja ulatuslikule tööriistakomplektile, mis hõlmab suure täpsusega puurvarda hoidikuid ja radiaalpuurimispead, pakub see masin tugevaid võimalusi keerukate töötlemisülesannete jaoks. Kui otsite kvaliteetseid treimisvõimalusi, kaaluge meie müügil olevat Biglia B.436-Y2 masinat. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: Biglia
- aasta: 2016
- MUDEL: B.436-Y2
- tootmistunnid: 14063
- rakenduse tüüp: Treimine
- Asukoht: Austria
- seadme tüüp: Horisontaalsed treipingid
Tehniline teave - Biglia B.436-Y2
Liikumine
- Telgede arv: 6
Tehnilised andmed
- Pöörleva jõud: 11 kW
- Pöörlev kiirus: 7000 RPM
Lisainformatsioon
Maksimaalne varraste läbimõõt: 36 mm
Suunatud toru: 37,5 mm
Spindli nina: 115 mm
Tõmbetoru: 46 mm
Pidev mootori võimsus: 7,5 kW
Pidev võimsus alates: 1700 p/min
Maksimaalne pöördemoment: 62 Nm
Silindri tõukeala: 75 cm²
Silindri löök (max.) kinnituseks: 26 mm
Pikisuunaline liug (Z1-telg)
Max: 300 mm
Kuulikruvi läbimõõt/kõrgus: 25/10 mm
Max. kiire liikumine: 30 m/min
Ristliug (X1-telg)
Maksimaalne hoog: 85 mm
Kuulakruvi läbimõõt/kõrgus: 25/5 mm
Max. kiire liikumine: 15 m/min
Vertikaalne liug (Y1-telg)
Max: 50 (+25/-25) mm
Kuulikruvi läbimõõt/kõrgus: 25/5 mm
Max. kiire liikumine: 15 m/min
Pikisuunaline liug (Z2-telg)
Max: 300 mm
Kuulakruvi läbimõõt/kõrgus: 25/10 mm
Max. kiire liikumine: 30 m/min
Ristliug (X2-telg)
Maksimaalne hoog: 85 mm
Kuulakruvi läbimõõt/kõrgus: 25/5 mm
Max. kiire liikumine: 15 m/min
Vertikaalne liug (Y2-telg)
Max: 50 (+25/-25) mm
Kuulakruvi läbimõõt/kõrgus: 25/5 mm
Max. kiire liikumine: 15 m/min
Ühendatud koormus: 11 kW / 40 kVA / 70 A / 3 x 400 V
Töörõhk: 4,8-6,9 baari
Maksimaalne õhutarbimine (toide): 0,10 m³/min (suunis).
Ruumala (koos laastukonveieriga) L x S umbes: 3682 x 1430 mm
Üldine kõrgus (max.): 1900 mm
Lisavarustus
Kõrge täpsusega puurvarda hoidik Ø25 mm koos sisemise jahutusvedelikuga (Oesterle)
Täppisreduktorhülss D=25/16 (Oesterle)
Täppisreduktorhülss D=25/12 (Oesterle)
Täppisreduktorhülss D=25/06 (Oesterle)
Hoidikupesa ER20, varre D=25 mm (Oesterle)
Täppislõikehoidik eraldustööriistale SH26 mm, vasakpoolne, kõrgus 70 mm
Radiaalpuurimis- ja freesimispea ER20 sisemise jahutusvedelikuga, 1:1, 6000 pööret minutis (MT)
Radiaalpuurimis- ja freesimispea ER20 sisemise jahutusvedelikuga, 1:2, 12 000 p/min (MT)
Väline treipingihoidik, 1. külg 16x16 / 0088-00004 (Oesterle)
Nurga all olev väline treipingihoidik, 2. külg 16x16 / 0088-00006 (Oesterle)
Kõrgsurvepump 40 baari koos vahetatava filtripadruniga
Jahutuspüstol koos oma pumbaga
Hoidikupesa
Masin töötab jahutuslibestiga! Brändi: Castrol Type: Hysol MB 50
Pea- ja vastusspindli pinge on hüdrauliline ja reguleeritav rõhu abil! Vastasspindlile on paigaldatud löögi piiramisega kinnituspink! Tööriistade eelseadistus on mõõtmisandur, mida kasutatakse ainult tööriistade mõõtmiseks! See toimib ka korralikult! Jahutusõli rõhk on 7 baari ja seda saab M-koodi abil suurendada maksimaalselt 40 baari! Tööriistade eemaldamine on püsivalt paigaldatud masinasse ja seda saab vabalt programmeerida! Varraste laadimislaegas on kaasas! Vastavalt kasutusjuhendile saab varraste laaduriga töödelda 1500 mm
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
