➤ Kasutatud viieteljeline kiire CHIRON FZ 15KS | Mehaaniline töötlemine

Kuva algkeeles

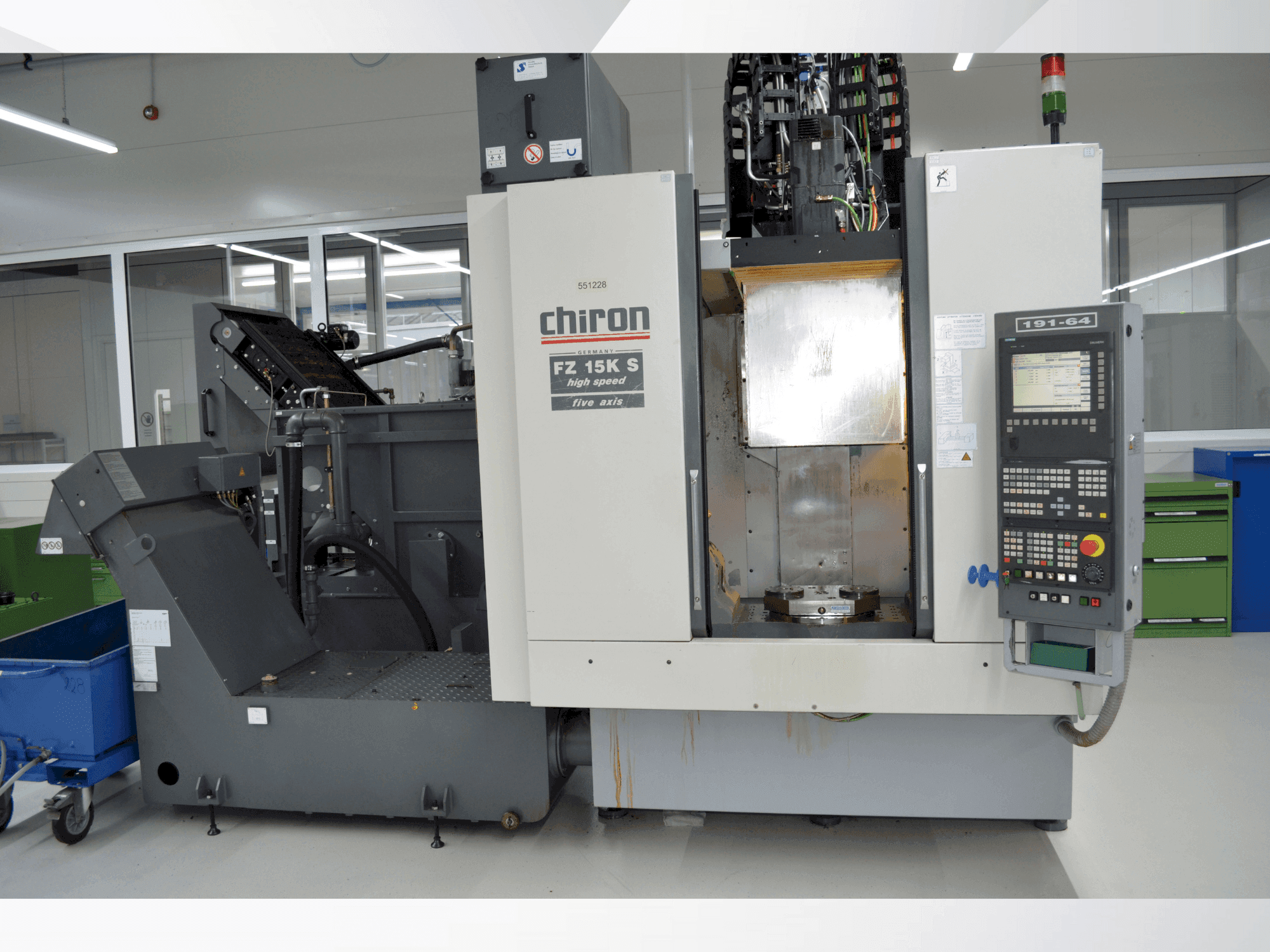

See 5-teljeline CHIRON FZ 15KS viieteljeline suure kiirusega seade toodeti 2008. aastal. Sellel on kuni 14 kW võimsusega peavõlli ajam, 48-st tööriistasalve koos HSK A63 tööriistadega ja kiire liikumiskiirus 60 m/min. Sõidukaugused on X 550mm, Y 400mm, Z 360mm. Praegu töötab 4-teljelisena tänu valimata C-teljele. Kui soovite saada kvaliteetseid freesimisvõimalusi, kaaluge meie müügil olevat CHIRON FZ 15KS masinat. Lisateabe saamiseks võtke meiega ühendust.

Ülevaade

kaubamärk: CHIRON
aasta: 2008
MUDEL: FZ 15KS five axis high speed
tootmistunnid: 55000
rakenduse tüüp: Freesimine
Asukoht: Saksamaa
seadme tüüp: Vertikaalne töötlemiskeskus
juhtseadme tootemark: SIEMENS

Tehniline teave - CHIRON FZ 15KS five axis high speed

Kontrollseade

Kaubamärk: SIEMENS
Mudel: SINUMERIK 840D

Põhiajam

Peamootori võimsus: 9.5 kW (100% ED), 14 kW (15% ED)
Telgede arv: 5

Liikumine

X-TELG Liikumine: 550 mm
X-TELG Etteandevõimsus: 0.5g
X-TELG Kiire traavers: 60 m/min
Y-TELG Liikumine: 400 mm
Y-TELG Etteandevõimsus: 1.0g
Y-TELG Kiire traavers: 60 m/min
Z-TELG Liikumine: 360 mm
Z-TELG Etteandevõimsus: 1.2g
Z-TELG Kiire traavers: 60 m/min

Laskur

Tööriista koonus: HSK A63

Tööriistad

Ladustatud avad: 48
Maksimaalne kaal: 5 kg
Tööriista maksimaalne läbimõõt: 82 mm
Tööriista maksimaalne pikkus: 125 mm

Keskmine

Kiipkonveier: Jah

Lisainformatsioon

Täiendav varustus

Jahutussüsteem HL 450 / 900
Sisemine jahutuspakett koos imemisseadmega

Masina eelised

Kvalitatiivsed eelised masinale

C-telg on defektne ja selle valik on tühistatud
Masin on kasutusvalmis ja seda kasutatakse 4-teljelises töös
Ilma alusplaadita c-teljel
Tõstepump max. : 300 l/min 1,3 baari juures

Masina tehnilised eelised

Peavõlli ajami vahelduvvoolumootor
Puurimisvõimsus st 60: läbimõõt 30 mm
Keerme lõikamine: m 24
Freesimisvõimsus st 60: 300 cm³/min
2-teljeline pöördseade zas 280 - pöördenurk: ±110° osaline täpsus: ±6'' max. Ülekantav pöördemoment: 1100 nm max. Kiirus: 30 min^-1 hoidmismoment: 3800 nm
Nc ümmargune ketta esiplaat - läbimõõt: 280 mm max. Transpordikoormus: max 320kg. Ülekantav pöördemoment: 700 nm hoidmismoment: 2800 nm max. Kiirus: 45 min^-1
Chiron lasercontrol ühe f500 saatja-vastuvõtja kaugus: 1000mm
Min. Tööriista läbimõõt: >1mm
Väljaviskamiskõrgus: 1050 mm
Mahuti maht: 150l
