DMG - CTX Beta 1250 TCCA-TUR-DMG-2010-00001

Name: DMG CTX Beta 1250 TC
Brand: DMG
SKU: CA-TUR-DMG-2010-00001
Price: 100000 EUR
Availability: InStock

100.000 €

gindumaci hinnakiri

(Ex works)

küsige ametlikku pakkumist

Külastage masinat

tehke vastupakkumine

Laadi PDF alla

Kas teil on lisaküsimusi? Võta meiega ühendust!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Võtke ühendust Whatsappis

GINDUMAC
Tooted
Tööpingid
➤ Müüa kasutatud DMG CTX Beta 1250 TC | gindumac.com

Kuva algkeeles

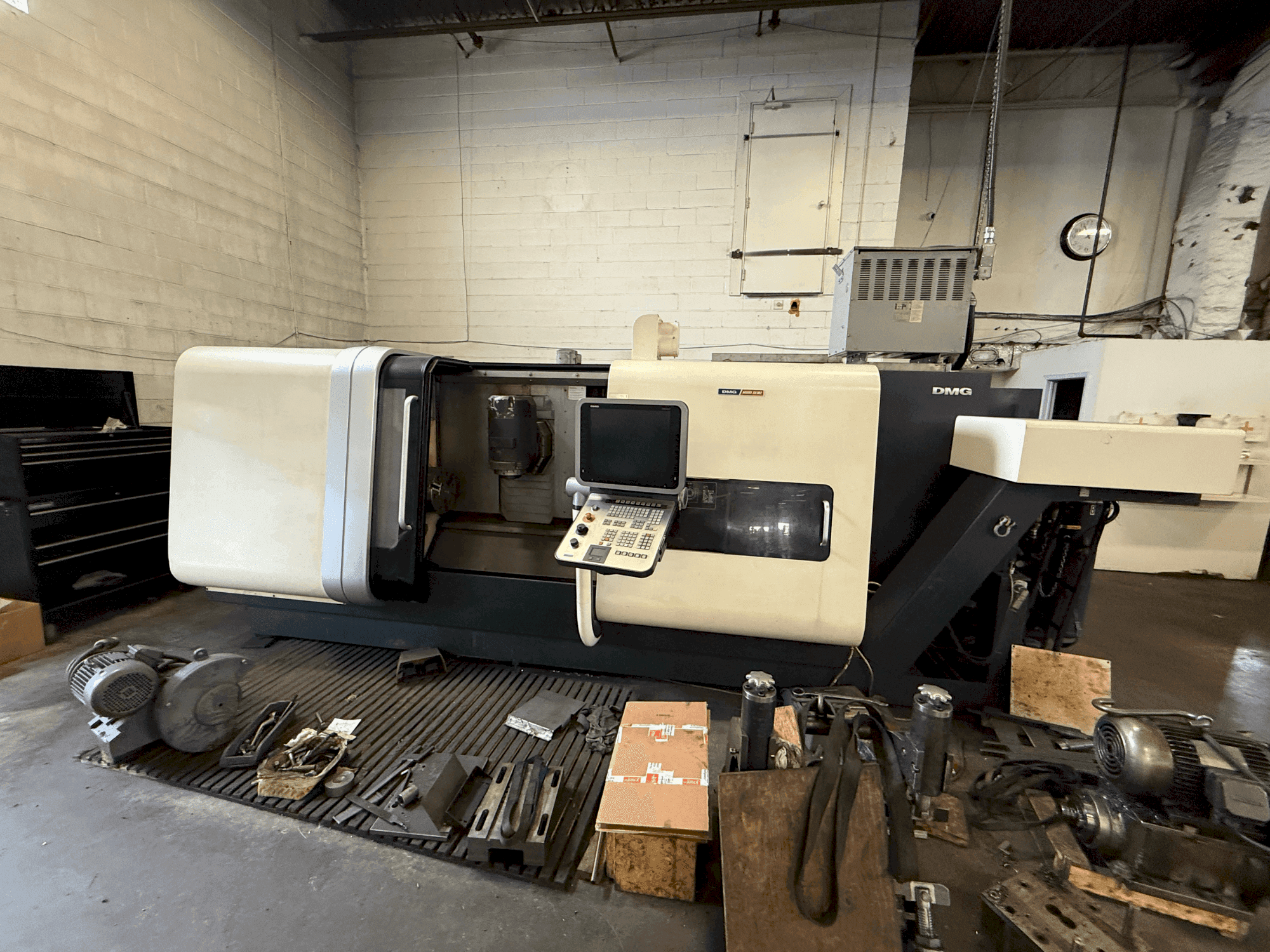

See 5-teljeline DMG CTX Beta 1250 TC treipingi keskus on valmistatud 2010. aastal. Selle pöörlemisläbimõõt on 500 mm, maksimaalne treimisläbimõõt 390 mm ja treipikkus 1250 mm. Spindel toetab kuni 5000 pööret minutis ja 34 kW võimsust, mida täiendab 24-kohaline tööriistalaegas. Ideaalne keeruliste töötlemisülesannete jaoks, kaaluge võimalust osta see DMG CTX Beta 1250 TC treipingi keskus. Võtke meiega ühendust, kui soovite selle masina kohta lisateavet.

Ülevaade

kaubamärk: DMG
aasta: 2010
MUDEL: CTX Beta 1250 TC
rakenduse tüüp: Treimine
Asukoht: Kanada
seadme tüüp: Treipingi-keskus
juhtseadme tootemark: SIEMENS

Tehniline teave - DMG CTX Beta 1250 TC

Üldandmed

Mõõtmislaius: 2700 mm
Mõõtmissügavus: 5700 mm
Mõõtmiskõrgus: 2100 mm
Masina kaal: 7950 kg

Juhtseade

Kaubamärk: SIEMENS
Mudel: SINUMERIK 840D solution line with ERGOline control and ShopTurn, operating system Windows

Põhiajam

Spindli kiirusvahemik: 5000 1/MIN
Spindli ava läbimõõt: 87 mm
Telgede arv: 5

Liikumine

X-TELG Kiire traavers: 30 m/min
Y-TELG Kiire traavers: 30 m/min
Z-TELG Kiire traavers: 30 m/min

Tail Stock

Pinooli tööriista koonus: MT 5

Tööriistad

Maksimaalne kaal: 7 kg
Tööriista maksimaalne läbimõõt: 80 MM

Lisainformatsioon

Masina eelised

Masina tehnilised eelised:
- - Veotiisli läbimõõt (sisemine): 68 mm
- - Spindli läbimõõt (eesmine laager): 130 mm
- - Maksimaalne pöördemoment (100/40%): 280 / 380 nm
- - C-telje kiirus: 200 p/min
- - C-telje pöördemoment: 280 nm
- - Min. Nurkresolutsioon: 0. 001°
- - Tööriistasalve maht: 24 positsiooni

Lisainformatsioon

- Lineaarteljed Ülemise liuguri liikumisulatus X1: 450 mm (−10 mm) Ülemise liuguri liikumisulatus Y1: ±100 mm Ülemise liuguri liikumisulatus Z1: 1300 mm Treimis-freespink (CAPTO C6) Max kiirus: 12000 p/min Võimsus (100/40%): 13 / 22 kW Max pöördemoment (100/40%): 60 / 100 Nm Min nurktäpsus: 0,001° Lukustusmoment: 1000 Nm B-telje positsioneerimisnurk: ±110° Pöörlemiskiirus: 36000°/min Pöördemoment (B-telg): 344 / 614 Nm Min nurktäpsus: 0,001° Lukustusmoment (pneumaatiline): 2800 Nm Tagapuki liikumisulatus: 1200 mm Elektrinõuded Toiteallikas: 400 VAC, 60 Hz, 3 Ph Ühendatud koormus: 72 kVA

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
