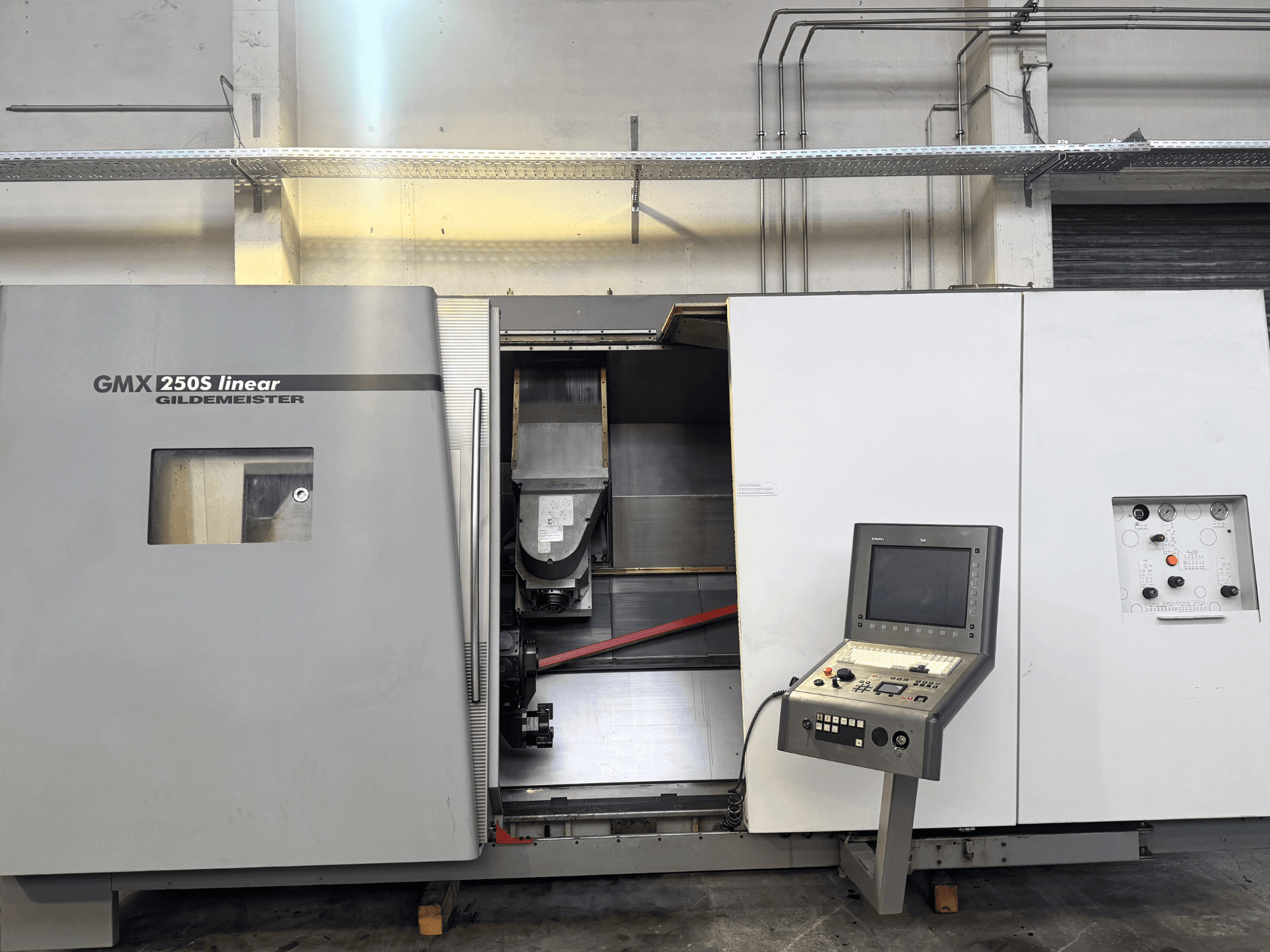

DMG - GILDEMEISTER GMX 250S LinearDE-TUR-DMG-2008-00006

- Juhiku tüüp: rulljuhikud

- Peavõll:

- Ajamivõimsus (100% töötsükkel): 21 kW

- Ajamivõimsus (40% töötsükkel): 28 kW

- Spindli pöörlemiskiiruse vahemik (100% töötsükkel): 5000 p/min

- Spindli pöörlemiskiiruse vahemik (40% ED): 5000 p/min

- Baaskiirus: 850 p/min

- Maksimaalne pöördemoment (40/100% ED): 240 / 320 Nm

- Ajamitüüp: AC/1, integreeritud spindlimootor 76

- C-telje pöörlemiskiirus: 5000 p/min

- C-telje pöördemoment: 320 Nm

- C-telje eraldusvõime: 0,001 kraadi

- Pinguti läbimõõt: 200–315 mm

- Varraste maksimaalne läbimõõt: 65 mm

- Spindli äärik: Flachflansch 170 h5

- Spindli ava läbimõõt: 80 mm

- Kinnitussilindri ava läbimõõt: 67 mm

- Eesmise laagri läbimõõt: 120 mm

- Tööriista spindel / freesispindel:

- Tööriistahoidik: HSK63-A

- Spindli maksimaalne pöörlemiskiirus: 12 000 p/min

- Ajamivõimsus (100% / 40% ED): 13,2 / 22 kW

- Pöördemoment (100% / 40% ED): 60 / 100 Nm

- Spindel 2 (vastaspindel – lisavarustus):

- Ajamivõimsus (100% / 40% ED): 21 / 28 kW

- Maksimaalne pöörlemiskiirus: 5000 p/min

- Pinguti läbimõõt: 315 mm

- Varraste maksimaalne läbimõõt: 65 mm

- Tööpiirkond / treimisdiameeter:

- Maksimaalne pöörlemisdiameeter: 640 mm

- Maksimaalne treimisdiameeter: 520 mm

- Maksimaalne treimisdiameeter vastasspindli kohal: 400 mm

- Maksimaalne treimisdiameeter vastuspindli ja revolveripea kohal: 250 mm

- Maksimaalne treimisdiameeter tagapinkist: 400 mm

- Spindli vahekaugus: 1500 mm

- Treimispikkus (lühike / pikk): 1175 mm

- Tööeseme kaal padruniosades (ääriku kaal) maks.: 150 (100) kg

- Tööeseme raskuskese spindli äärikust maks.: 200 mm

- Tööeseme kaal (võlli osad koos tagapinkiga), maks.: 800 kg

- Liuguri liikumisulatus:

- Liugur 1 (ülemine): X1 = 550 mm, Y1 = 180 mm, Z1 (lühike/pikk) = 1185 mm, B1 = 240 kraadi

- Liugur 2 (lisavarustus): X2 = 180 mm, Z2 (lühike/pikk) = 1050 mm

- Liugur 3 (vastuspindel): Z3 (lühike/pikk) = 1150 mm

- B-telg:

- Pöörlemiskiirus maks.: 30 p/min

- B-telje pöördemoment (S6-40%/maks.): 2860 / 5720 Nm

- B-telje eraldusvõime: 0,001 kraadi

- Hüdrauliline kinnitusjõud (30 baari juures): 2000 Nm

- Tööriistamagasin:

- Tööriistakohade arv: 36

- Tööriista maksimaalne kaal: 8 kg

- Tööriista maksimaalne pikkus: 400 / Ø80 mm

- Tööriista maksimaalne pikkus vaba ruumiga: 250 / Ø125 mm

- Tööriista standardläbimõõt: Ø80 mm

- Tööriista maksimaalne pikkus ilma vaba ruumita: 230 / Ø80 mm

- Pöörlev tööriista f-mõõt (standard): 40 mm

- Pöörlev tööriista f-mõõt vaba ruumiga maks.: 62,5 mm

- Tööriista kallutusmoment (standard, maks.): 60 (100) kg/cm

- Tõsteliikumine: 85 mm

- Revolver 2 (valikuvõimalus):

- Varustatud ajamiga tööriistadega: Jah

- Tööriistakohtade arv: 12

- Võlli läbimõõt vastavalt standardile DIN 69880: 40 mm

- Ajamiga tööriistade arv: 12

- Ajamivõimsus (maks. 100% ED): 10,7 kW

- Pöördemoment (maks. 100% ED): 32 Nm

- Pöörlemiskiiruse vahemik: 4000 p/min

- Indekseerimisaeg (30/180 kraadi): 0,34 / 0,64 s

- Tööriista maksimaalne koormus: 100 kg

- Tööriista koormusest tingitud lubatud tasakaalutus: 63 Nm

- Toiteajamid ja kiirliikumine (liugurid 1, 2, 3):

- Kiirliikumine X/Ys/Z (liugur 1): 40 / 24 / 70 m/min

- Toitejõud X/Ys/Z (liugur 1, S6-40%): 7 / 11 / 7,5 kN

- Liikumisresolutsioon X/Ys/Z (liugur 1): 0,001 mm

- Kuulkruvi X (liugur 1): Ø32 x 20 mm

- Kuulkruvi Ys (liugur 1): Ø40 x 15 mm

- Lineaarmootor Z1-teljel: 1FN3600-4WB00

- Kiirliikumine X/Z (liugur 2): 24 / 36 m/min

- Söötmisjõud X/Z (liugur 2, S6-40%): 9 / 11 kN

- Kiirliikumine Z-teljel (liugur 3): 36 m/min

- Z-telje etteandejõud (liugur 3, S6-40%): 13 kN

- Jahutusvedeliku ja laastude konveier:

- Jahutusvedeliku mahutavus: 370 l

- Ajamivõimsus: 0,25 kW

- Jahutusvedeliku pump (veekindel pump): 202 l/min

- Transportimisvõimsus: 100 kg/h

- Hüdraulika:

- Mahutavus: 40 l

- Pumba võimsus 1/2: 5,5 kW

- Pumba rõhk 1/2: 100 bar

- Pumba voolukiirus 1/2: 38 l/min

- Pneumaatika:

- Rõhk: 6 bar

- Õhutarbimine: 40 m³/h

- Jahutusseade:

- Jahutusvedeliku maht: 15 l

- Jahutusvõimsus: 4,5 kW

- Voolukiirus: 15 l/min

- Väljundrõhk: 6 bar

- Jahutuskontuuride arv: 1

- Jahutusvedeliku seadme valik:

- Mahuti maht: 500 (1000) l

- Koguvõimsus (standard/lisavarustus): 1,1 (5,1/12,6) kW

- Pumba rõhk 1/2/3: 8 / (20/80) bar

- Pumba voolukiirus 1/2/3: 20 / (40/11) l/min

- Filtri peenus: 40 µm

- Jahutusvõimsus lisavarustuse 80 bar korral: 4,9 kW

- Täpsus vastavalt standardile VDI/DGQ 3441 (temperatuuril T = 20 ± 2 °C):

- Asukoha hälve P suundades X1/Y1/Z1: 10 / 10 / 16 µm

- Asukoha tolerants B: 10 mGrad

- Asukoha tolerants X2/Z2: 10 / 16 µm

- Asukoha tolerants Z3: 16 µm

- Keskmine hajuvus Ps suundades X1/Y1/Z1: 3 / 3 / 4 µm

- Keskmine dispersioon Ps suunas B: 3 mGrad

- Keskmine dispersioon Ps suundades X2/Z2: 3 / 4 µm

- Keskmine dispersioon Ps suunas Z3: 4 µm

- Elektrilised andmed:

- Ühendatud koormus: 75 kVA

- Tööpinge: 400 V

- Sagedus: 50 Hz

- Kaitsmekaitse (aeglane): 125 A (VDE 0100)

- Juhtpinge (vahelduvvool / alalisvool): 230 V / 24 V

- Mõõtmed ja kaal:

- Paigaldusmõõtmed (P x L x K): 7800 x 4100 x 3040 mm

- Transpordimõõtmed (P x L x K): 5000 x 3000 x 2800 mm

- Seadme kaal koos juhtimiskapiga: 15 000 kg

- Tööaeg:

- Juhtimissüsteemi töötundid: 35 398 h

- Spindli / automaatrežiimi töötunnid: 14 802 h

• Juhtimisseade: Heidenhain Plus IT 3D CNC Pilot 4290 plus it

• 4. telg tagapinkiga (erifunktsioon)

• Tööriistamagasin 22 tööriista positsiooniga (valikuline)

Lisavarustus

• Laastukast

• Laastutranspordisüsteem

• Jahutussüsteem
